タツタ電線

300V・耐熱・可動部用ケーブル TRGV3（BS）シリーズ（シールド有・無）

カタログ |

通常単価(税別): 2,060円～165,870円

税込単価: 2,266円～182,457円

【特長】・制御装置、耐屈曲性が要求されるロボットアーム等の可動部の信号ライン接...

定格電圧
300V
特性
耐油性 / 耐熱性
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
熱可塑性エラストマーTPE
その他特性
難燃性

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
1P-AWG26、2P-AWG26についてはUL PLCCに対応しておりません。UL AWM、cULのみに対応しております。

未確定：候補が4,550型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

シールド

仕上り外径

(mm)

安全規格

全長

(m)

導体断面積詳細

(mm2)

RoHS?

最小発注数量

2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	10	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	11	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	12	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	13	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	14	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	15	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	16	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	17	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	18	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	19	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	20	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	21	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	22	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	23	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	24	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	25	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	26	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	27	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	28	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	29	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	30	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	31	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	32	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	33	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	34	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	35	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	36	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	37	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	38	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	39	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	40	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	41	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	42	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	43	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	44	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	45	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	46	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	47	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	48	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	49	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	50	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	51	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	52	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	53	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	54	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	55	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	56	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	57	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	58	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	59	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	60	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	61	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	62	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	63	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	64	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	65	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	66	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	67	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	68	0.55	10	1個
2	1P	[21～20] 20	0.51～0.74	無	4.6	UL RECOGNIZED / UL LISTED / CSA(c-UL)	69	0.55	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,910円 ( 4,301円 )	3日目
4,300円 ( 4,730円 )	3日目
4,700円 ( 5,170円 )	3日目
5,090円 ( 5,599円 )	3日目
5,480円 ( 6,028円 )	3日目
5,870円 ( 6,457円 )	3日目
6,260円 ( 6,886円 )	3日目
6,650円 ( 7,315円 )	3日目
7,040円 ( 7,744円 )	3日目
7,430円 ( 8,173円 )	3日目
7,820円 ( 8,602円 )	3日目
7,530円 ( 8,283円 )	3日目
7,890円 ( 8,679円 )	3日目
8,250円 ( 9,075円 )	3日目
8,600円 ( 9,460円 )	3日目
8,960円 ( 9,856円 )	3日目
9,320円 ( 10,252円 )	3日目
9,680円 ( 10,648円 )	3日目
10,040円 ( 11,044円 )	3日目
10,400円 ( 11,440円 )	3日目
10,750円 ( 11,825円 )	3日目
11,110円 ( 12,221円 )	3日目
11,470円 ( 12,617円 )	3日目
11,830円 ( 13,013円 )	3日目
12,190円 ( 13,409円 )	3日目
12,550円 ( 13,805円 )	3日目
12,900円 ( 14,190円 )	3日目
13,260円 ( 14,586円 )	3日目
13,620円 ( 14,982円 )	3日目
13,980円 ( 15,378円 )	3日目
14,340円 ( 15,774円 )	3日目
14,700円 ( 16,170円 )	3日目
15,050円 ( 16,555円 )	3日目
15,410円 ( 16,951円 )	3日目
15,770円 ( 17,347円 )	3日目
16,130円 ( 17,743円 )	3日目
16,490円 ( 18,139円 )	3日目
16,850円 ( 18,535円 )	3日目
17,200円 ( 18,920円 )	3日目
17,560円 ( 19,316円 )	3日目
17,920円 ( 19,712円 )	3日目
16,870円 ( 18,557円 )	3日目
17,200円 ( 18,920円 )	3日目
17,540円 ( 19,294円 )	3日目
17,870円 ( 19,657円 )	3日目
18,200円 ( 20,020円 )	3日目
18,530円 ( 20,383円 )	3日目
18,860円 ( 20,746円 )	3日目
19,190円 ( 21,109円 )	3日目
19,520円 ( 21,472円 )	3日目
19,850円 ( 21,835円 )	3日目
20,180円 ( 22,198円 )	3日目
20,510円 ( 22,561円 )	3日目
20,840円 ( 22,924円 )	3日目
21,170円 ( 23,287円 )	3日目
21,500円 ( 23,650円 )	3日目
21,840円 ( 24,024円 )	3日目
22,170円 ( 24,387円 )	3日目
22,500円 ( 24,750円 )	3日目
22,830円 ( 25,113円 )	3日目

...

基本情報

基本情報

【特長】
・制御装置、耐屈曲性が要求されるロボットアーム等の可動部の信号ライン接続用に使用できます
・耐熱性、耐油性、柔軟性に優れています
・導体サイズ（AWG26～AWG20）、線心数、編組シールドの有無でラインナップが豊富です
・隣接対で異なるピッチ設定のため、クロストークノイズを低減できます
・識別に埋め込みラインを採用し、線心識別が容易に行えます
・UL リスティング（UL PLCC）、UL レコグナイズド（UL AWM）、cUL（CSA AWM）のマルチスタンダードケーブルです
・NFPA79対応ケーブルです

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
1P-AWG26、2P-AWG26についてはUL PLCCに対応しておりません。UL AWM、cULのみに対応しております。

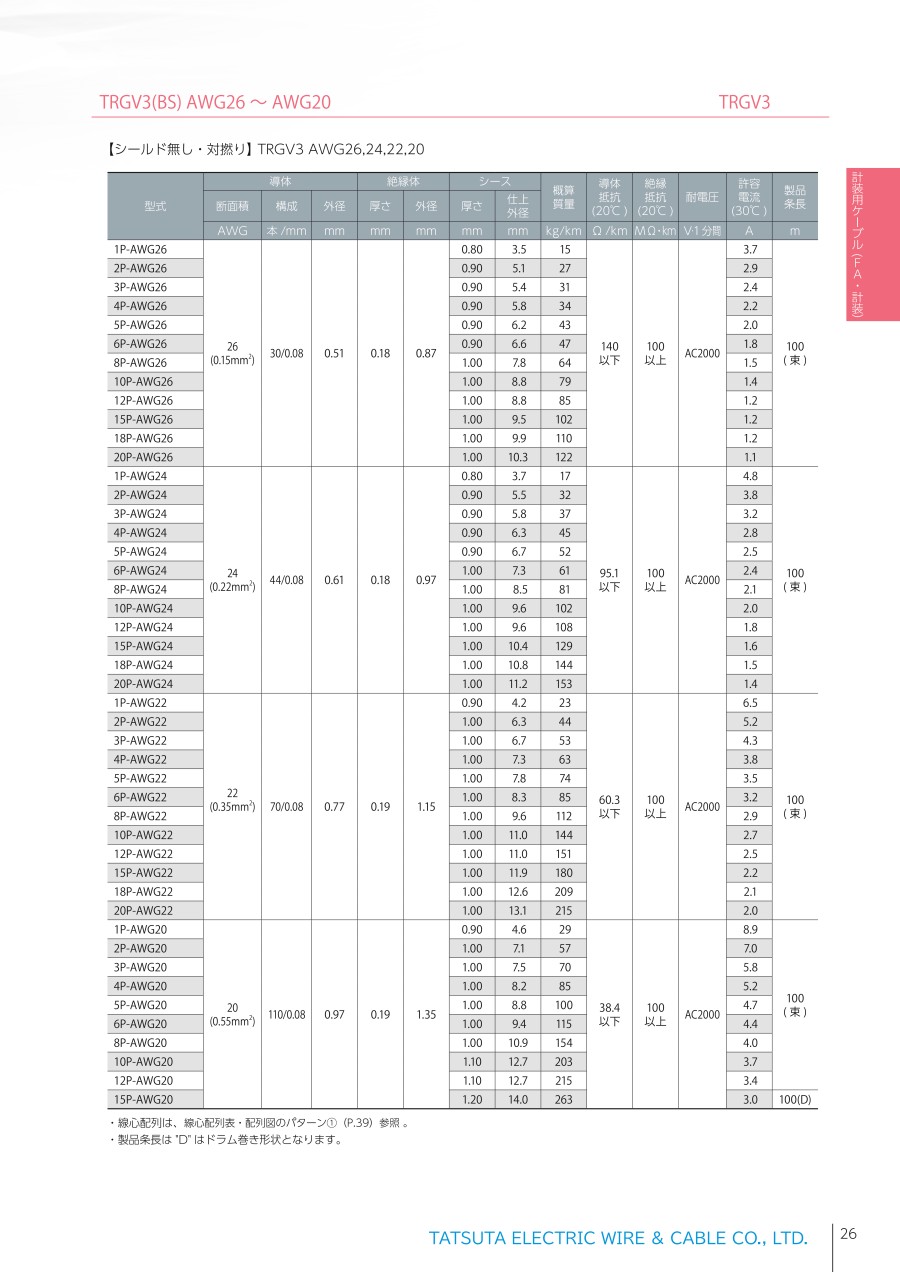

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
