プッシュイン端子台ZIG3.5S搭載ユニット 中継コネクタ端子台
- 通常単価(税別)
- 4,930円
- 税込単価
- 5,423円
端子間ピッチ3.5mmながら、1.5mm2までの電線に対応可能な中継コネクタ端...
詳細情報を確認する- コネクタ
- その他
- 端子台クランプ
- バネ
- 極数 (極)
- 40
- 取付方法
- DINレール付
- 端子間ピッチ (mm)
- 3.5
- 対応機器
- PLC
- 対応機器メーカ
- 三菱電機 / オムロン
- 寸法 縦 (mm)
- 36.3
- 寸法 横 (mm)
- 76.5
- 寸法 奥行き (mm)
- 48
- 定格電圧 (V)
- AC/DC125
- コネクタ詳細
- FCN/MIL（富士通製 FCN-364P040-AU/オータックス製 N364P040AUH）
ご注意
- DINレールは、付属しておりません。
閲覧中の商品と併せてご検討ください
－閉じる
ZIDW-40V6の仕様・寸法情報
コネクタ
その他
端子台クランプ
バネ
極数(極)
40
取付方法
DINレール付
端子間ピッチ(mm)
3.5
対応機器
PLC
対応機器メーカ
三菱電機 / オムロン
寸法 縦(mm)
36.3
寸法 横(mm)
76.5
寸法 奥行き(mm)
48
定格電圧(V)
AC/DC125
コネクタ詳細
FCN/MIL（富士通製 FCN-364P040-AU/オータックス製 N364P040AUH）
商品情報
基本情報
端子間ピッチ3.5mmながら、1.5mm2までの電線に対応可能な中継コネクタ端子台です- 単線、フェルール端子は差し込むだけで接続が完了するプッシュイン方式
- 端子間ピッチ3.5mmながら直径4mmの差込口を千鳥配置することによりスリーブ付きフェルール端子で1.5mm2までの電線に対応
- 操作面が広いボタンを採用しているため、プラス・マイナスどちらのドライバ(3φ以下)でも操作が可能
- チェック端子はφ1.2テストピン挿入可能
- DINレールでの縦方向、横方向での取付対応
- 40ピンコネクタ搭載(FCNタイプ)
商品仕様
| 型番 | ZIDW-40V6 |
| コネクタ | 富士通製 FCN-364P040-AU または オータックス製 N364P040AUH |
| 極数 | 40極 |
| 定格絶縁電圧 | AC、DC125V |
| 定格絶縁電流 | 1A |
| 適合電線 | 0.2～1.5mm2 (絶縁スリーブ付きフェルール端子)(長さ8~12mm) 0.2～2.0mm2 (撚線) φ0.25～1.2mm(単線) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ) |
| 耐電圧 | AC1000V、50/60Hz、1分間 対アース間 |
| 雷インパルス | 1.2/50µs、1500V |
| 耐振動性 | 周波数：10~55Hz / 複振幅：1.5mm |
| 耐衝撃性 | 491m/s2(50G)以上 |
| 使用周囲温度 | -20～+55℃ |
| 保存温度 | -20～+85℃ |
| 使用湿度範囲 | 45～85%R.H. (結露なきこと) |

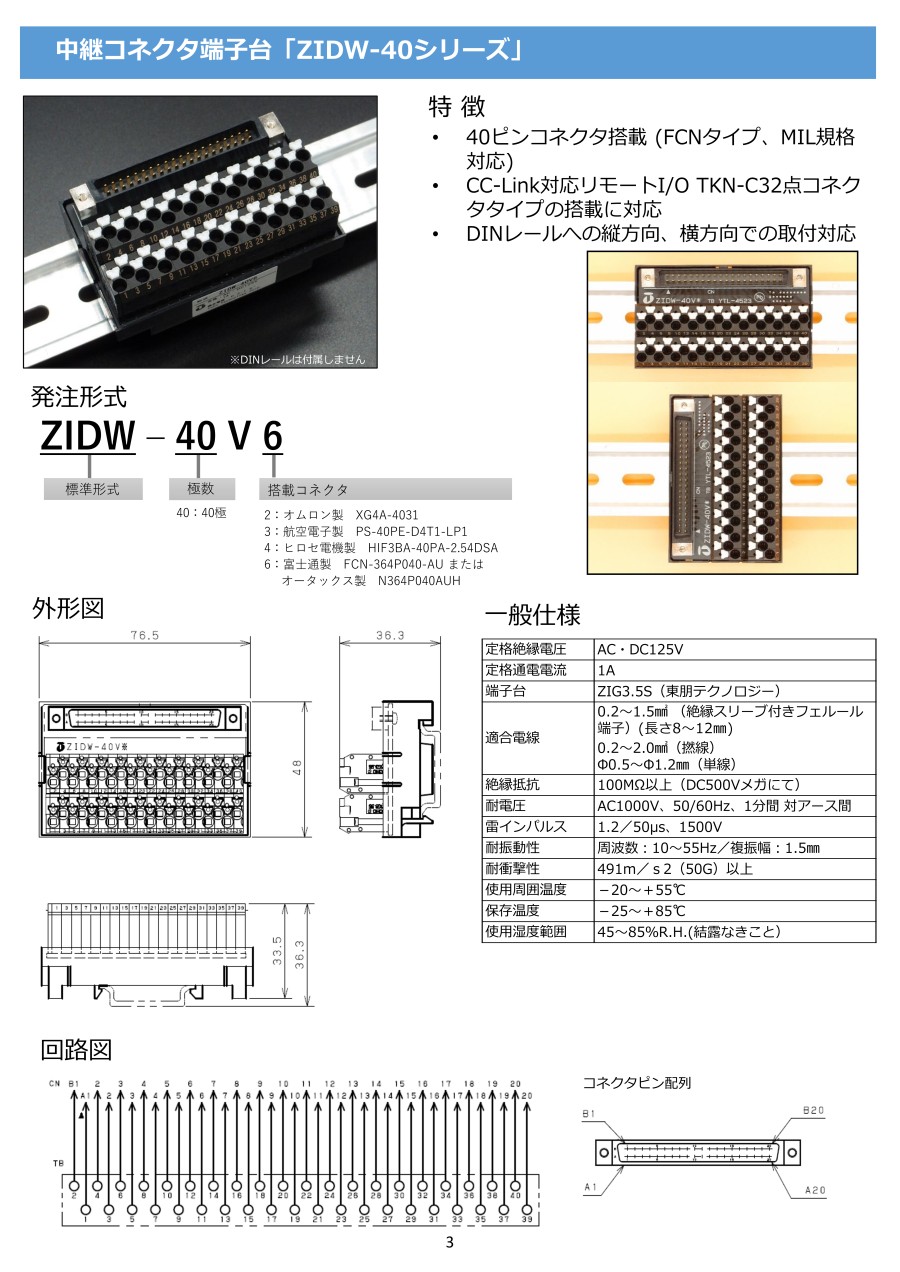

カタログ
