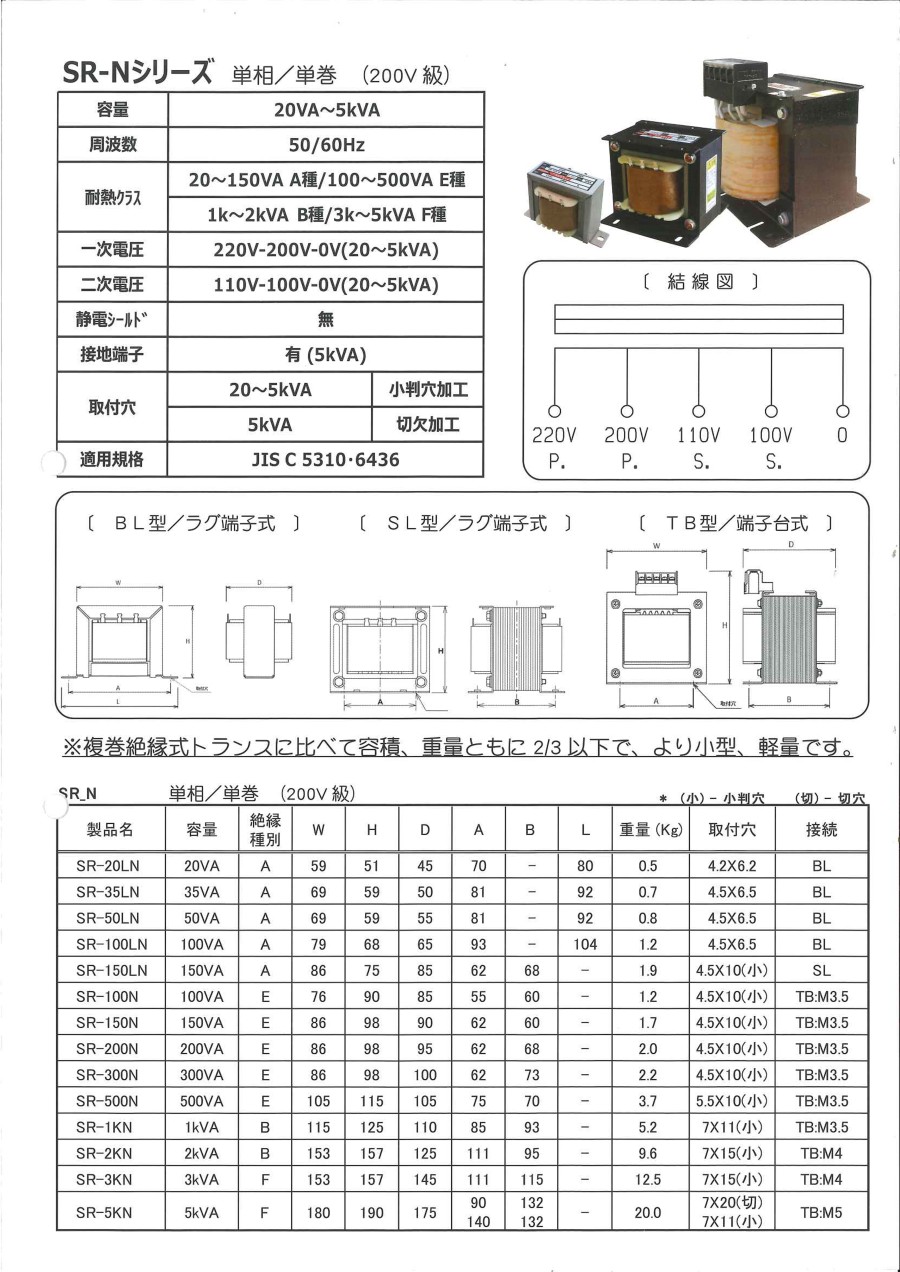

単巻トランス SR-Nシリーズ

通常単価(税別)
4,04744,549
税込単価
4,45249,004
通常出荷日:6日目~16日目

単巻、SR-Nシリーズのトランスです。【特長】・複巻絶縁式トランスに比べて容積、重量ともに2/3以下で...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が14型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

型番リスト

表示件数

容量

(kVA)

絶縁種別

入出力端子形状

高さ

(mm)

寸法 横

(mm)

奥行き

(mm)

最小発注数量
1
B
[ネジ端子台] 端子台式(TB型)
125
115
110
1個
2
B
[ネジ端子台] 端子台式(TB型)
157
153
125
1個
3
F
[ネジ端子台] 端子台式(TB型)
157
153
145
1個
5
F
[ネジ端子台] 端子台式(TB型)
190
180
175
1個
0.02
A
[その他] ラグ端子式(BL型)
51
80
45
1個
0.035
A
[その他] ラグ端子式(BL型)
59
92
50
1個
0.05
A
[その他] ラグ端子式(BL型)
59
92
55
1個
0.1
A
[その他] ラグ端子式(BL型)
68
104
65
1個
0.1
E
[ネジ端子台] 端子台式(TB型)
90
76
85
1個
0.15
A
ラグ端子式(SL型)
75
86
85
1個
0.15
E
[ネジ端子台] 端子台式(TB型)
98
86
90
1個
0.2
E
[ネジ端子台] 端子台式(TB型)
98
86
95
1個
0.3
E
[ネジ端子台] 端子台式(TB型)
98
86
100
1個
0.5
E
[ネジ端子台] 端子台式(TB型)
115
105
105
1個
通常単価(税別) (税込単価)
通常出荷日
14,391
( 15,830 )
6日目
21,431
( 23,574 )
6日目
29,554
( 32,509 )
6日目
44,549
( 49,004 )
11日目
4,960
( 5,456 )
16日目
5,140
( 5,654 )
16日目
5,290
( 5,819 )
16日目
6,346
( 6,981 )
16日目
4,047
( 4,452 )
6日目
6,752
( 7,427 )
16日目
4,631
( 5,094 )
6日目
5,757
( 6,333 )
6日目
6,794
( 7,473 )
6日目
9,282
( 10,210 )
6日目

詳細情報

基本情報

単巻、SR-Nシリーズのトランスです。
【特長】
・複巻絶縁式トランスに比べて容積、重量ともに2/3以下で、より小型・軽量です

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

単巻トランス SR-Nシリーズのレビュー
この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

今見ている商品
単巻トランス SR-Nシリーズ
単相/単巻トランス NSR-Nシリーズ
複巻トランス UP-Nシリーズ
単相単巻トランス AD21シリーズ
SO21シリーズ 単巻トランス
単相 単巻 変圧器 SOK21シリーズ
メーカー相原電機相原電機相原電機豊澄電源機器スワロー電機スワロー電機
通常価格4,047-3,860 -5,415 -5,030 -4,280 -11,560 -
通常出荷日6日目〜6日目〜6日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜
相数/巻線単相/単巻単相/単巻単相/複巻単相/単巻単相/単巻単相/単巻
一次電圧(V)200/220200/240100/110240AC200-220AC200-220
二次電圧(V)100/110100/115200/220115AC100-110AC100-110
シールド
ケース有無
