ワゴ

コンパクトタイプ コントローラ 100シリーズ

コンパクトタイプ コントローラ 100シリーズ 751-9301
通常単価(税別)
74,936円
税込単価
82,430円

リアルタイムLinuxオペレーティングシステムを搭載したコントローラ100はユ...

詳細情報を確認する
  • 種類
    スタンドアロン
  • 通信
    Modbus（TCP・UDP）、EtherCAT（R）マスタ、EtherNet/IP（TM）アダプタ（スレーブ）、BACnet/IP（BACnet/IPの利用には、追加のライセンスが必要です）、EtherNet/IP（TM）スキャナー、Modbus（R） RTU、RS-485インタフェース、OPC UA クライアント/サーバ、MQTT、テレコントロールプロトコル（デバイス上に追加のライセンスを必要とします）
  • オペレーティングシステム
    リアルタイムLinux（RT-Preempt patch付）
  • CPU
    Cortex A7、650MHz
  • ボーレート
    10/100Mbit/s（ETHERNET）
  • メインメモリ（RAM）
    512MB
  • 制御
    動作モードスイッチ（RUN・STOP・RESET）、リセットボタン
  • 電源電圧 (V)
    DC24
  • デジタル入力点数
    8
  • デジタル出力点数
    4
  • アナログ入力点数
    2
  • アナログ出力点数
    2
  • 測定入力点数
    2
  • 温度範囲 (℃)
    -60～350（Pt1000・Ni1000）
  • 幅 (mm)
    108
  • 高さ (mm)
    90
  • 取り付けタイプ
    DIN35レール
  • 規格
    CE、UL、CUL
  • 使用周囲温度 (℃)
    -25～+60

型番:

751-9301
解除
    数量：
    －閉じる

    751-9301の仕様・寸法情報

    種類
    スタンドアロン
    通信
    Modbus（TCP・UDP）、EtherCAT（R）マスタ、EtherNet/IP（TM）アダプタ（スレーブ）、BACnet/IP（BACnet/IPの利用には、追加のライセンスが必要です）、EtherNet/IP（TM）スキャナー、Modbus（R） RTU、RS-485インタフェース、OPC UA クライアント/サーバ、MQTT、テレコントロールプロトコル（デバイス上に追加のライセンスを必要とします）
    オペレーティングシステム
    リアルタイムLinux（RT-Preempt patch付）
    CPU
    Cortex A7、650MHz
    ボーレート
    10/100Mbit/s（ETHERNET）
    メインメモリ（RAM）
    512MB
    制御
    動作モードスイッチ（RUN・STOP・RESET）、リセットボタン
    電源電圧(V)
    DC24
    デジタル入力点数
    8
    デジタル出力点数
    4
    アナログ入力点数
    2
    アナログ出力点数
    2
    測定入力点数
    2
    温度範囲(℃)
    -60～350（Pt1000・Ni1000）
    幅(mm)
    108
    高さ(mm)
    90
    取り付けタイプ
    DIN35レール
    規格
    CE、UL、CUL
    使用周囲温度(℃)
    -25～+60
    RoHS?
    10

    商品情報

    【特徴】

    • CODESYS V3 で自由にプログラミング可能
    • Node-RED、Python、C++ など、IEC 61131 に依存しないエンジニアリングにも使用可能
    • 仮想化環境として Docker® を後でインストールすることも可能
    • DIN 43880 に準拠した DIN レール組み込み設置デバイスとして設計されているため、小型の配電盤にも取り付けることが可能


    【製品仕様】

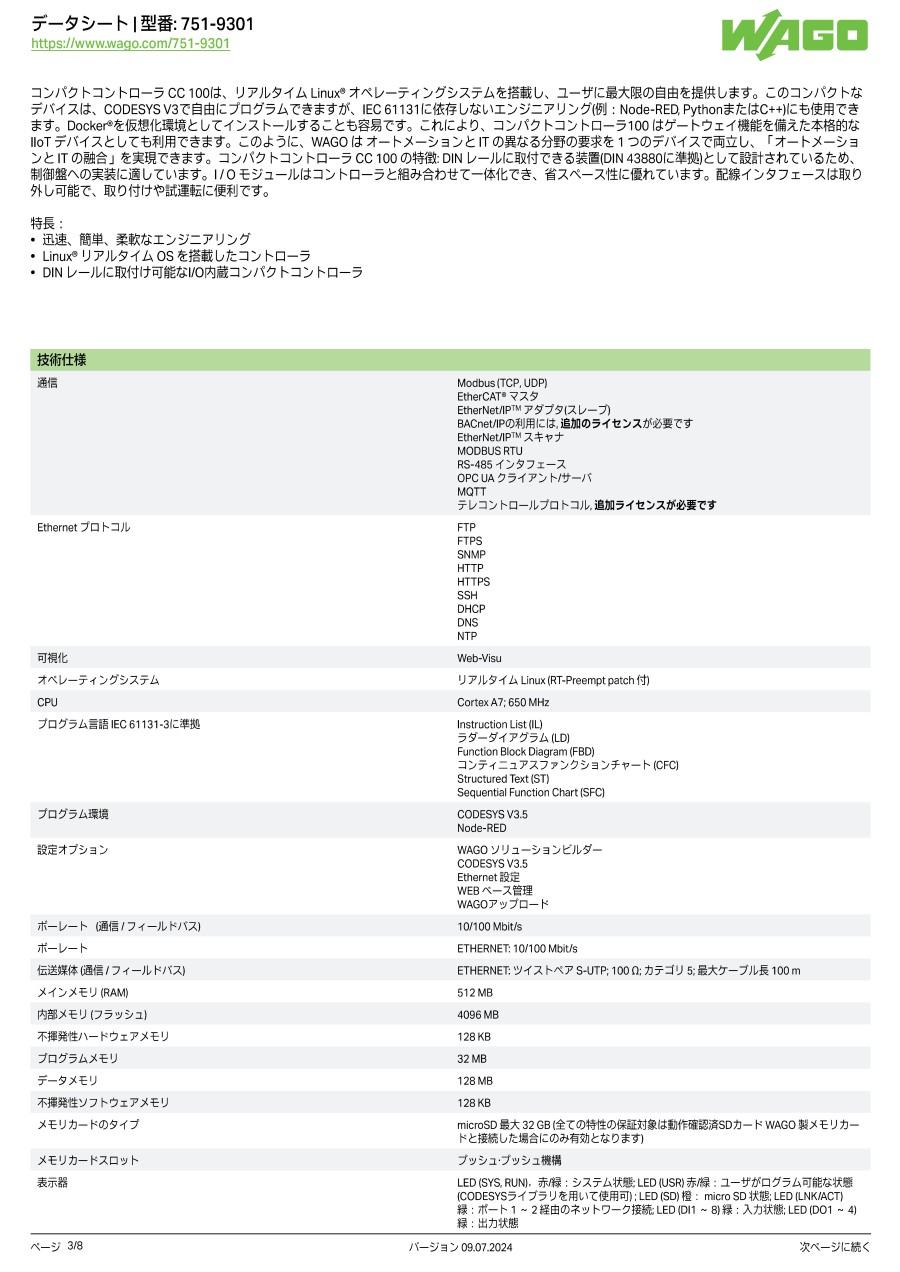

    技術仕様
    通信Modbus （TCP, UDP）
    EtherCAT® マスタ
    EtherNet/IPTM Adapter （slave）
    BACnet/IPの利用には, 追加のライセンスが必要です
    EtherNet/IPTM Scanner
    Modbus® RTU
    RS-485 インタフェース
    OPC UA Server/Client
    MQTT
    テレコントロールプロトコル （デバイス上に追加のライセンスを必要とします）
    Ethernet プロトコルFTP
    FTPS
    SNMP
    HTTP
    HTTPS
    SSH
    DHCP
    DNS
    NTP
    可視化Web-Visu
    オペレーティングシステムリアルタイム Linux （RT-Preempt patch 付）
    CPUCortex A7; 650 MHz
    プログラム言語 IEC 61131-3に準拠Instruction List （IL）
    ラダーダイアグラム （LD）
    Function Block Diagram （FBD）
    コンティニュアスファンクションチャート （CFC）
    Structured Text （ST）
    Sequential Function Chart （SFC）
    プログラム環境CODESYS V3.5
    Node-RED
    設定オプションWAGO ソリューションビルダー
    CODESYS V3.5
    Ethernet Settings
    WEB ベース管理
    WAGOアップロード
    ボーレート （通信 / フィールドバス 1 ）10/100 Mbit/s
    ボーレートETHERNET: 10/100 Mbit/s
    伝送媒体 （通信 / フィールドバス）ETHERNET: ツイストペア S-UTP; 100 Ω; カテゴリ 5; 最大ケーブル長 100 m
    メインメモリ （RAM）512 MB
    内部メモリ （フラッシュ）4096 MB
    不揮発性ハードウェアメモリ128 KB
    プログラムメモリ32 MB
    データメモリ128 MB
    不揮発性ソフトウェアメモリ128 KB
    メモリカードのタイプmicroSD 最大 32 GB （全ての特性の保証対象は動作確認済SDカード WAGO 製メモリカードと接続した場合にのみ有効となります）
    メモリカードスロットプッシュ・プッシュ機構
    表示器LED （SYS, RUN）, red/green: Status of system; LED （USR） red/green: User programmable
    status （can be used via CODESYS library）; LED （SD） orange: Status of microSD; LED
    （LNK/ACT） green: Network connection via ports 1 … 2; LED （DI1 … 8） green: Status of in-
    puts;LED （DO1 … 4） green: Status of outputs
    制御動作モードスイッチ（RUN, STOP, RESET）；リセットボタン
    電源電圧 （システム）24 VDC （-15 … +20 %）; プラグインコネクタ経由 （picoMAX® 3.5; Push-in CAGE CLAMP®接続）
    消費電流 （システム）, 最大500 mA
    電源電圧 （フィールド）24 VDC （-15 … +20 %）; プラグインコネクタ経由 （picoMAX® 3.5; Push-in CAGE CLAMP®接続）
    最大消費電流 （フィールド側）2000 mA
    絶縁1250 V （DC 1 min., between system and field level （digital outputs））
    デジタル入力点数8
    入力特性Type 3 （per EN 61131-2）
    デジタル出力点数4
    出力電流 （チャンネル毎）500 mA （DC）
    出力電流短絡保護
    信号種別電圧
    抵抗測定
    信号種別（電圧）0 … 10 VDC
    アナログ入力点数2
    アナログ入力の解像度16 bit
    アナログ出力点数2
    アナログ出力の解像度12 bit
    負荷インピーダンス （電圧出力）≧ 5 kΩ
    測定入力点数2
    温度範囲-60 … 350 ℃, Pt1000, Ni1000
    接続仕様
    接続方式：通信 / フィールドバスModbus （TCP, UDP）: 2 x RJ-45; RS-485 インタフェース: 1 x Female connector, 4-pole;
    Push-in CAGE CLAMP®
    接続方式：システム電源1 x Female connector, 2-pole; Push-in CAGE CLAMP®
    接続方式：フィールド電源2 x Female connector, 10-pole; Push-in CAGE CLAMP®
    単線0.2 … 1.5 mm2 / 24 … 14 AWG
    可とうより線0.2 … 1.5 mm2 / 24 … 14 AWG
    電線むき長さ8 … 9 mm / 0.31 … 0.35 インチ
    寸法
    幅108 mm / 4.252 インチ
    高さ90 mm / 3.543 インチ
    DINレール上端からの長さ55 mm / 2.165 インチ
    機械的仕様
    重量190 g
    ハウジング材料ポリカーボネート, ポリアミド
    CE マークCE; UKCA
    環境要求事項
    使用周囲温度-25 … +60 ℃
    保存周囲温度-40 … +85 ℃
    保護タイプIP20
    汚染度2 IEC 61131-2 に準拠
    動作高度0 ～ 2000 m
    相対湿度 （結露なし）95%
    取付位置全方向可
    取り付けタイプDIN 35 レール
    耐振動性1g、IEC 60068-2-6準拠
    耐衝撃15g、IEC 60068-2-27準拠
    EMC干渉耐性EN 61000-6-2 準拠
    EMC干渉放射EN 61000-6-3 準拠
    火災負荷0 MJ

    型番リスト

    表示件数
  • 1
    • 型番
    751-9301
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    74,936円
    ( 82,430円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    リアルタイムLinuxオペレーティングシステムを搭載したコントローラ100はユーザーに最大限の自由を提供します。
    このコンパクトなデバイスは、CODESYS V3で自由にプログラミングできます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    コンパクトタイプ コントローラ 100シリーズの型番751-9301のページです。 型番751-9301に関する仕様情報を記載しております。
