型式	機能仕様
CPI-RAS	ワイド電源入力（8～28VDC） / 5VDC内部電源供給 5VDC外部電源出力（ON/OFF制御付） / RTC（リアルタイムクロック） WDT（ウォッチドッグタイマ）/ ハードウェアモニタ（CPU温度/電源電圧） LED点灯制御（緑/赤） / 汎用デジタル入出力
CPI-DIO-0808L	絶縁デジタル入出力 8点/8点
CPI-DIO-0808RL	逆コモン絶縁デジタル入出力 8点/8点
CPI-DI-16L	絶縁デジタル入力 16点
CPI-DO-16L	絶縁デジタル出力 16点
CPI-DO-16RL	逆コモン絶縁デジタル出力 16点
CPI-RRY-16	半導体リレー出力 16点
CPI-AI-1208LI	絶縁アナログ入力 12bit 8ch（差動 4ch）、電圧入力 / 電流入力
CPI-AO-1602LC	絶縁アナログ出力 16bit 2ch、電圧出力 / 電流出力
CPI-CNT-3201I	絶縁カウンタ入力 32bit アップダウンカウンタ 1ch、単相 / 2相（A/B/Z）
CPI-DIN01	DINレールに簡単設置、壁面 / 卓上設置にも対応

型番リスト

表示件数

型番

CPI-AI-1208LI

機能

バス

外形寸法 (L)

(mm)

外形寸法 (H)

(mm)

機能詳細

デジタル入力

(点)

デジタル出力

(点)

アナログ入力

アナログ出力

(ch)

分解能

カウンタ ch数

(ch)

カウント方式

動作電圧(入力)

動作電圧(出力)

アナログ入力レンジ

アナログ出力レンジ

応答速度

入力形式

出力形式

カウンタ応答周波数

RoHS?

最小発注数量

アナログ入出力	[その他] その他	65	72.3	絶縁アナログ入力	-	-	8ch（シングルエンド）/4ch（差動）	-	12bit	-	-	-	-	0～10V / ±2.5V / ±5V / ±10V / ±20mA	-	-	電圧入力/電流入力	-	-	10	1個
アナログ入出力	[その他] その他	65	72.3	絶縁アナログ出力	-	-	-	2	16bit	-	-	-	-	-	0～5V / 0～10V / 0～20mA / ±5V / ±10V	-	-	電圧出力/電流出力	-	10	1個
その他通信	[その他] その他	65	72.3	絶縁カウンタ入力、単相/2相（A/B/Z）	-	-	-	-	-	1	32bit アップダウン	-	-	-	-	-	-	-	500kHz	10	1個
デジタル入出力	[その他] その他	80.8	72.3	絶縁デジタル入力	16	-	-	-	-	-	-	12～24VDC	-	-	-	200μsec（max.）	フォトカプラ絶縁入力（電流シンク（負論理）/ソース（正論理）出力対応）	-	-	10	1個
その他通信	-	-	-	オプション品（DINレールマウントキット）	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	絶縁デジタル入出力	8	8	-	-	-	-	-	12～24VDC	12～24VDC	-	-	200μsec（max.）	フォトカプラ絶縁入力（電流シンク（負論理）/ソース（正論理）出力対応）	フォトカプラ絶縁オープンコレクタ出力 (電流シンクタイプ) (負論理)	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	逆コモン絶縁デジタル入出力	8	8	-	-	-	-	-	12～24VDC	12～24VDC	-	-	200μsec（max.）	フォトカプラ絶縁入力（電流シンク（負論理）/ソース（正論理）出力対応）	フォトカプラ絶縁オープンコレクタ出力 (電流ソースタイプ) (正論理)	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	絶縁デジタル出力	-	16	-	-	-	-	-	-	12～24VDC	-	-	200μsec（max.）	-	フォトカプラ絶縁オープンコレクタ出力 (電流シンクタイプ) (負論理)	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	逆コモン絶縁デジタル出力	-	16	-	-	-	-	-	-	12～24VDC	-	-	200μsec（max.）	-	フォトカプラ絶縁オープンコレクタ出力 (電流ソースタイプ) (正論理)	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	ワイド電源入力（8～28VDC）/5VDC内部電源供給、5VDC外部電源出力（ON/OFF制御付）/RTC（リアルタイムクロック）、WDT（ウォッチドッグタイマ）/ハードウェアモニタ（CPU温度/電源電圧）、LED点灯制御（緑/赤）/汎用デジタル入出力	2	1	-	-	-	-	-	8～28VDC	8～28VDC	-	-	200μsec（max.）	フォトカプラ非絶縁入力（電流シンク出力対応）（負論理）	半導体リレー出力	-	10	1個
デジタル入出力	[その他] その他	80.8	72.3	半導体リレー出力	-	16	-	-	-	-	-	-	30VDC	-	-	2.5msec（max.）	-	半導体リレー出力	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,500円 ( 22,550円 )	8日目
37,500円 ( 41,250円 )	8日目
17,200円 ( 18,920円 )	8日目
13,000円 ( 14,300円 )	8日目
13,000円 ( 14,300円 )	8日目
17,000円 ( 18,700円 )	8日目
17,800円 ( 19,580円 )	8日目
13,000円 ( 14,300円 )	8日目
13,000円 ( 14,300円 )	8日目
21,300円 ( 23,430円 )	8日目
17,200円 ( 18,920円 )	8日目

詳細情報

基本情報

基本情報

RaspberryPiの手軽さをFAに、計画制御にスケールアップ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

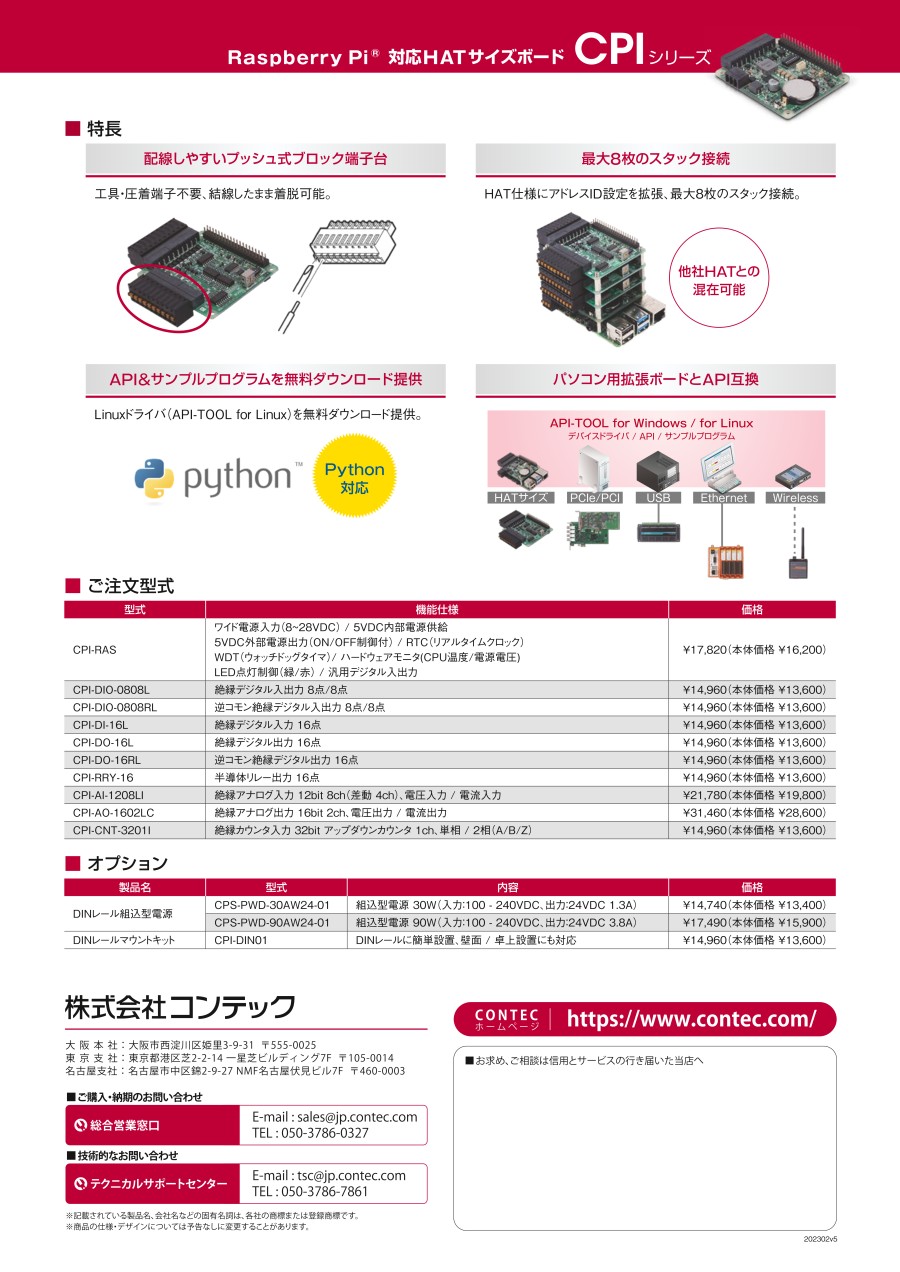

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
