LAPP

ÖLFLEX CLASSIC 150シリーズ

カタログ |

通常単価(税別): 1,860円～124,848円

税込単価: 2,046円～137,333円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

【特長】・優れた耐薬品性、難燃性を必要とするアプリケーションに最適です・UL/...

電線規格
その他
定格電圧
600V（UL/CSA）、300/500V（CE）
シールド
無
安全規格
UL RECOGNIZED / CSA（c-UL） / CE
特性
耐油性 / 耐薬品性
シース(外被)色
灰
アース線
GY（緑/黄）色入り
シース(外被)材料
PVC（塩ビ）
絶縁体材料
PVC（塩ビ）
シース(外被)色詳細
シルバーグレー
その他特性
難燃性

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が1,200型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

仕様

※導体構成が予告なく変更になる場合がございます。

型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※4 外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
型番	断面積（mm²）	芯数	AWG サイズ目安^※1	撚合構造（図参照）	線芯本数	仕上^※4 外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径約（mm）	厚さ（mm）	材質^※3	規格
OLFLEXR 150	0.5	3	20	芯/層撚り	3	6.2	62.4	9	39	20より上	3000	16／0.20	0.95	なし	0.6	PVC	2.15	0.8	PVC	ULAWM2587 CSA 対応
		4			4	6.9	68.2	9										0.8
		5			5	7.4	87.1	6.7										0.8
	1.0	3	18		3	7.2	89.3	15	19.5	20より上	3000	32／0.20	1.2		0.6		2.4	0.8
		4			4	7.8	98.6	15										0.8
		5			5	9.0	132.1	11.2										0.9
	1.5	3	16		3	7.9	109.8	18	13.3	20より上	3000	30／0.25	1.7		0.6		2.9	0.9
		4			4	9.0	140.7	18										0.9
		5			5	9.8	168	13.5										1.0
	2.5	3	14		3	9.7	170	26	7.98	20より上	3000	50／0.25	2.15		0.7		3.55	1.0
		4			4	11.0	210	26										1.1
		5			5	12.1	257	19.5										1.1

構造図

線芯識別表

線芯数	線芯識別方式
3芯	黒1、黒2、緑／黄ストライプ
4芯	黒1、黒2、黒3、緑／黄ストライプ
5芯	黒1、黒2、黒3、黒4、緑／黄ストライプ

※黒色の絶縁体に白字でナンバリングされています。
※緑／黄はアース線に使用します。

電流減少係数

周囲温度（℃）	10	15	20	25	30	35	40	45	50	55	60
電流減少係数	1.22	1.17	1.12	1.06	1.00	0.94	0.87	0.79	0.71	0.61	0.5

許容電流は周囲温度30℃、空中一条布設時の計算値を示し、保証値ではありません。
周囲温度30℃以下・以上の場合は、上の電流減少係数を許容電流に乗じます。
（例） 0.5mm²の3芯で周囲温度が40℃の場合の許容電流値
9 × 0.87 = 7.83（A）

※1 サイズ変換はあくまでも目安となります。詳しくはこちらの対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材フッ素…各種フッ素樹脂 ※…その他
※4 ケーブル・電線のシース（外被部分）外径サイズについては、上記表中の“仕上外径”の項目をご参照下さい。

型番リスト

表示件数

...

型番

OLFLEX-150-0.5SQ-3-10

OLFLEX-150-0.5SQ-3-11

OLFLEX-150-0.5SQ-3-12

OLFLEX-150-0.5SQ-3-13

OLFLEX-150-0.5SQ-3-14

OLFLEX-150-0.5SQ-3-15

OLFLEX-150-0.5SQ-3-16

OLFLEX-150-0.5SQ-3-17

OLFLEX-150-0.5SQ-3-18

OLFLEX-150-0.5SQ-3-19

OLFLEX-150-0.5SQ-3-20

OLFLEX-150-0.5SQ-3-21

OLFLEX-150-0.5SQ-3-22

OLFLEX-150-0.5SQ-3-23

OLFLEX-150-0.5SQ-3-24

OLFLEX-150-0.5SQ-3-25

OLFLEX-150-0.5SQ-3-26

OLFLEX-150-0.5SQ-3-27

OLFLEX-150-0.5SQ-3-28

OLFLEX-150-0.5SQ-3-29

OLFLEX-150-0.5SQ-3-30

OLFLEX-150-0.5SQ-3-31

OLFLEX-150-0.5SQ-3-32

OLFLEX-150-0.5SQ-3-33

OLFLEX-150-0.5SQ-3-34

OLFLEX-150-0.5SQ-3-35

OLFLEX-150-0.5SQ-3-36

OLFLEX-150-0.5SQ-3-37

OLFLEX-150-0.5SQ-3-38

OLFLEX-150-0.5SQ-3-39

OLFLEX-150-0.5SQ-3-40

OLFLEX-150-0.5SQ-3-41

OLFLEX-150-0.5SQ-3-42

OLFLEX-150-0.5SQ-3-43

OLFLEX-150-0.5SQ-3-44

OLFLEX-150-0.5SQ-3-45

OLFLEX-150-0.5SQ-3-46

OLFLEX-150-0.5SQ-3-47

OLFLEX-150-0.5SQ-3-48

OLFLEX-150-0.5SQ-3-49

OLFLEX-150-0.5SQ-3-50

OLFLEX-150-0.5SQ-3-51

OLFLEX-150-0.5SQ-3-52

OLFLEX-150-0.5SQ-3-53

OLFLEX-150-0.5SQ-3-54

OLFLEX-150-0.5SQ-3-55

OLFLEX-150-0.5SQ-3-56

OLFLEX-150-0.5SQ-3-57

OLFLEX-150-0.5SQ-3-58

OLFLEX-150-0.5SQ-3-59

OLFLEX-150-0.5SQ-3-60

芯数

(芯)

導体断面積

(mm²)

AWGサイズ

(AWG)

全長

(m)

仕上り外径

(mm)

RoHS?

最小発注数量

3	0.5	[21～20] 20	1	6.2	10	1個
3	0.5	[21～20] 20	2	6.2	10	1個
3	0.5	[21～20] 20	3	6.2	10	1個
3	0.5	[21～20] 20	4	6.2	10	1個
3	0.5	[21～20] 20	5	6.2	10	1個
3	0.5	[21～20] 20	6	6.2	10	1個
3	0.5	[21～20] 20	7	6.2	10	1個
3	0.5	[21～20] 20	8	6.2	10	1個
3	0.5	[21～20] 20	9	6.2	10	1個
3	0.5	[21～20] 20	10	6.2	10	1個
3	0.5	[21～20] 20	11	6.2	10	1個
3	0.5	[21～20] 20	12	6.2	10	1個
3	0.5	[21～20] 20	13	6.2	10	1個
3	0.5	[21～20] 20	14	6.2	10	1個
3	0.5	[21～20] 20	15	6.2	10	1個
3	0.5	[21～20] 20	16	6.2	10	1個
3	0.5	[21～20] 20	17	6.2	10	1個
3	0.5	[21～20] 20	18	6.2	10	1個
3	0.5	[21～20] 20	19	6.2	10	1個
3	0.5	[21～20] 20	20	6.2	10	1個
3	0.5	[21～20] 20	21	6.2	10	1個
3	0.5	[21～20] 20	22	6.2	10	1個
3	0.5	[21～20] 20	23	6.2	10	1個
3	0.5	[21～20] 20	24	6.2	10	1個
3	0.5	[21～20] 20	25	6.2	10	1個
3	0.5	[21～20] 20	26	6.2	10	1個
3	0.5	[21～20] 20	27	6.2	10	1個
3	0.5	[21～20] 20	28	6.2	10	1個
3	0.5	[21～20] 20	29	6.2	10	1個
3	0.5	[21～20] 20	30	6.2	10	1個
3	0.5	[21～20] 20	31	6.2	10	1個
3	0.5	[21～20] 20	32	6.2	10	1個
3	0.5	[21～20] 20	33	6.2	10	1個
3	0.5	[21～20] 20	34	6.2	10	1個
3	0.5	[21～20] 20	35	6.2	10	1個
3	0.5	[21～20] 20	36	6.2	10	1個
3	0.5	[21～20] 20	37	6.2	10	1個
3	0.5	[21～20] 20	38	6.2	10	1個
3	0.5	[21～20] 20	39	6.2	10	1個
3	0.5	[21～20] 20	40	6.2	10	1個
3	0.5	[21～20] 20	41	6.2	10	1個
3	0.5	[21～20] 20	42	6.2	10	1個
3	0.5	[21～20] 20	43	6.2	10	1個
3	0.5	[21～20] 20	44	6.2	10	1個
3	0.5	[21～20] 20	45	6.2	10	1個
3	0.5	[21～20] 20	46	6.2	10	1個
3	0.5	[21～20] 20	47	6.2	10	1個
3	0.5	[21～20] 20	48	6.2	10	1個
3	0.5	[21～20] 20	49	6.2	10	1個
3	0.5	[21～20] 20	50	6.2	10	1個
3	0.5	[21～20] 20	51	6.2	10	1個
3	0.5	[21～20] 20	52	6.2	10	1個
3	0.5	[21～20] 20	53	6.2	10	1個
3	0.5	[21～20] 20	54	6.2	10	1個
3	0.5	[21～20] 20	55	6.2	10	1個
3	0.5	[21～20] 20	56	6.2	10	1個
3	0.5	[21～20] 20	57	6.2	10	1個
3	0.5	[21～20] 20	58	6.2	10	1個
3	0.5	[21～20] 20	59	6.2	10	1個
3	0.5	[21～20] 20	60	6.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
2,232円 ( 2,455円 )	3日目
2,604円 ( 2,864円 )	3日目
2,976円 ( 3,274円 )	3日目
3,348円 ( 3,683円 )	3日目
3,528円 ( 3,881円 )	3日目
3,528円 ( 3,881円 )	3日目
3,849円 ( 4,234円 )	3日目
4,169円 ( 4,586円 )	3日目
4,490円 ( 4,939円 )	3日目
4,811円 ( 5,292円 )	3日目
5,132円 ( 5,645円 )	3日目
5,452円 ( 5,997円 )	3日目
5,773円 ( 6,350円 )	3日目
6,094円 ( 6,703円 )	3日目
6,240円 ( 6,864円 )	3日目
6,552円 ( 7,207円 )	3日目
6,864円 ( 7,550円 )	3日目
7,176円 ( 7,894円 )	3日目
7,488円 ( 8,237円 )	3日目
7,800円 ( 8,580円 )	3日目
8,112円 ( 8,923円 )	3日目
8,424円 ( 9,266円 )	3日目
8,736円 ( 9,610円 )	3日目
9,048円 ( 9,953円 )	3日目
9,360円 ( 10,296円 )	3日目
9,672円 ( 10,639円 )	3日目
9,984円 ( 10,982円 )	3日目
10,296円 ( 11,326円 )	3日目
10,608円 ( 11,669円 )	3日目
10,920円 ( 12,012円 )	3日目
11,232円 ( 12,355円 )	3日目
11,544円 ( 12,698円 )	3日目
11,856円 ( 13,042円 )	3日目
12,168円 ( 13,385円 )	3日目
12,480円 ( 13,728円 )	3日目
12,792円 ( 14,071円 )	3日目
13,104円 ( 14,414円 )	3日目
13,416円 ( 14,758円 )	3日目
13,728円 ( 15,101円 )	3日目
14,040円 ( 15,444円 )	3日目
14,352円 ( 15,787円 )	3日目
14,664円 ( 16,130円 )	3日目
14,976円 ( 16,474円 )	3日目
15,288円 ( 16,817円 )	3日目
15,164円 ( 16,680円 )	3日目
15,467円 ( 17,014円 )	3日目
15,770円 ( 17,347円 )	3日目
16,073円 ( 17,680円 )	3日目
16,377円 ( 18,015円 )	3日目
16,680円 ( 18,348円 )	3日目
16,983円 ( 18,681円 )	3日目
17,287円 ( 19,016円 )	3日目
17,590円 ( 19,349円 )	3日目
17,893円 ( 19,682円 )	3日目
18,196円 ( 20,016円 )	3日目

...

基本情報

基本情報

【特長】
・優れた耐薬品性、難燃性を必要とするアプリケーションに最適です
・UL/CSA AWM 認証により、他のケーブルと共通の設置が可能です。また600Vまで使用可能です
・1種類のケーブルで各国規格に対応できるため、経済的な在庫、工程管理、設計が容易となり輸出向け製品をスピーディに処理することができます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

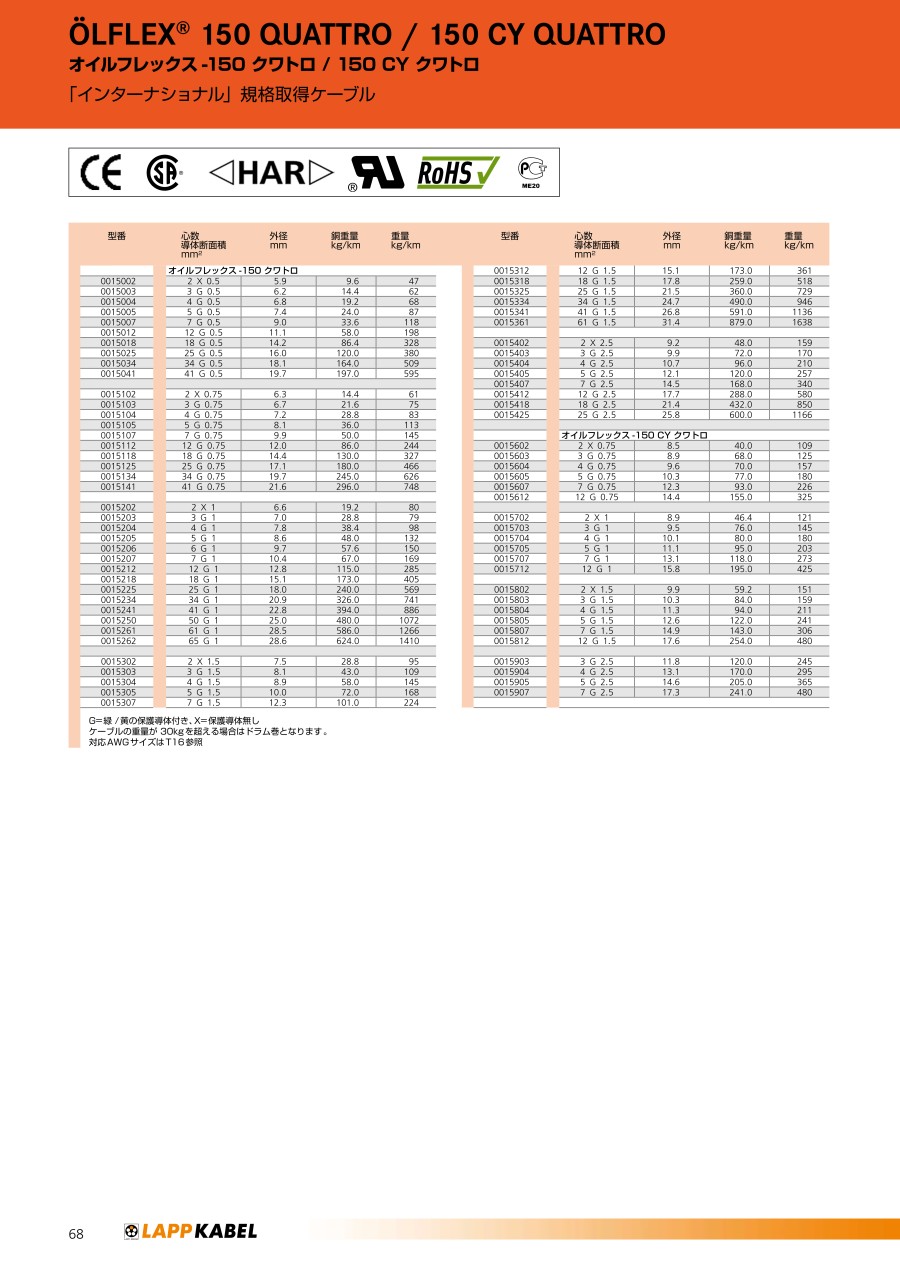

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
