IP68スクリューレス防水コネクタ THS389シリーズ
- 通常単価(税別)
- 2,532円～2,823円
- 税込単価
- 2,785円～3,105円
プラグ側（オス）とソケット側（メス）がセットになっている防水型の中継コネクタで...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
防水型中継コネクタ
プラグとソケットがセットになったタイプ。
THS389型 防水中継コネクターの構成内容
THS389シリーズ IP68スクリューレス防水コネクタの構成内容。
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | プラグ | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 2 | ソケット | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 3 | ケーブルグランド | 2 | PA66（UL94V-2） | ブラック |
| 4 | ゴムブッシュ | 2 | TPE | グリーン |
PA66GF=「ポリアミド66グラスファイバー入り」の略称。
この商品の仕様について
| 定格電圧 | AC500V |
|---|---|
| 定格電流 | 17.5A |
| 適合電線（より線・単線） | 0.25mm2～1.5mm2 |
| インパルス耐電圧 | 2.5kV |
テクニカルデータ
保護等級：IP68 0.5bar/1h - 水深5mに1時間の防水試験クリア
使用温度範囲：-40℃～+100℃
EN61984に準拠
保護等級：IP68 0.5bar/1h - 水深5mに1時間の防水試験クリア
使用温度範囲：-40℃～+100℃
EN61984に準拠

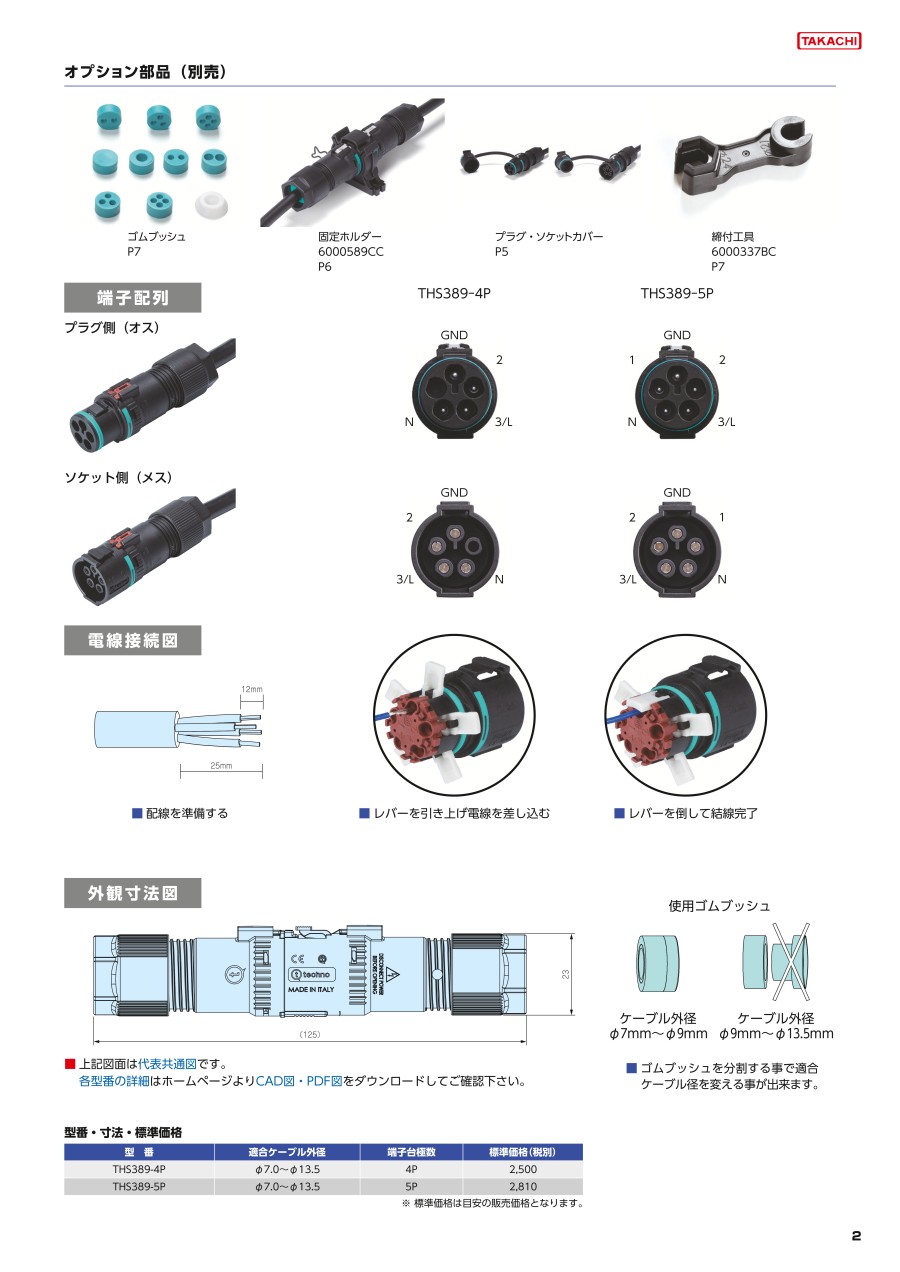

端子部結線方法について
- レバーを引き上げ電線を差し込む
- レバーを倒して結線完了
詳細情報
基本情報
プラグ側（オス）とソケット側（メス）がセットになっている防水型の中継コネクタです。
【特長】
・指で押すだけで簡単に接続・切り離しが可能で作業時間が短縮できます
・端子部はスクリューレスロック式で接続作業が短縮できます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
