オーナンバ

耐熱機器配線用脱鉛ビニル絶縁電線 UL1015

カタログ |

通常単価(税別): 9,854円～69,203円

税込単価: 10,839円～76,123円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オーナンバ

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オーナンバ

通常出荷日：3 日目

他のUL電線と比較し、カラーバリエーションが豊富な点が特長、緑/黄&黄...

タイプ
UL1015
定格電圧
600V
ボビン（リール）巻
無
安全規格
UL Recognized / CSA(c-UL)
絶縁体材料
PVC
耐熱温度
105℃
特性
耐熱性
シールド
無
加工サービス
無

ご注意

2025年10月から在庫がなくなり次第、スパイラルマーキングからストレートに変更となります。

未確定：候補が72型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

本商品の納入仕様書はこちら

構造・電気特性

型番	AWGサイズ	色	全長（m）	導体		ビニル絶縁体厚さ（mm）	仕上外径（mm）	導体抵抗 Ω/km（20℃）	試験電圧 V/分	絶縁抵抗 MΩ/km（20℃）	許容電流 A（30℃）
				構成（本/mm）	外径（mm）
UL1015	22* （0.34mm²）	W（白）・BK（黒） R（赤）・BE（青） Y（黄）・GN（緑） O（橙）・BN（茶） H（灰）・PL（紫） GY（緑/黄・スパイラル）・ YG（黄/緑・スパイラル）	305	17/0.16	0.76	0.85	2.45	57.5	2000	10	11.1
	20* （0.52mm²）			21/0.18	0.95		2.65	36.8			14.4
	18* （0.83mm²）			33/0.18	1.2	0.9	3	23.4			19.2
	16* （1.31mm²）			26/0.26	1.5		3.3	14.1			26
	14* （2.08mm²）			41/0.26	1.9	0.95	3.8	8.93			34.8
	12* （3.45mm²）		153	65/0.26	2.4		4.3	6.06			46.4
	10* （5.52mm²）			104/0.26	3.06		4.95	3.8			58.5

＊（～mm2）はあくまでも目安の断面積サイズです。詳しくは→P1688の対比表を参照ください。 ※許容電流は保証値でなくあくまでも参考値です。
※GY（緑/黄・スパイラル）は、緑色線芯に黄色色帯（約30％保持）、YG（黄/緑・スパイラル）は、黄色線芯に緑色色帯（約30％保持）を施したものです。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

AWGサイズ

(AWG)

導体断面積

(mm2)

絶縁体色

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

10	[5.51～5.99] 5.52	青	153	4.95	10	1個
10	[5.51～5.99] 5.52	黒	153	4.95	10	1個
10	[5.51～5.99] 5.52	緑	153	4.95	10	1個
10	[5.51～5.99] 5.52	緑/黄（スパイラル）	153	4.95	10	1個
10	[5.51～5.99] 5.52	赤	153	4.95	10	1個
10	[5.51～5.99] 5.52	白	153	4.95	10	1個
10	[5.51～5.99] 5.52	黄/緑（スパイラル）	153	4.95	10	1個
[13～12] 12	[2.51～3.49] 3.45	青	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	黒	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	緑	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	緑/黄（スパイラル）	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	橙	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	赤	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	白	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	黄	153	4.3	10	1個
[13～12] 12	[2.51～3.49] 3.45	黄/緑（スパイラル）	153	4.3	10	1個
[15～14] 14	[2.01～2.49] 2.08	青	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	黒	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	茶	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	緑	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	緑/黄（スパイラル）	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	灰	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	橙	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	赤	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	白	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	黄	305	3.8	10	1個
[15～14] 14	[2.01～2.49] 2.08	黄/緑（スパイラル）	305	3.8	10	1個
[17～16] 16	[1.26～1.99] 1.31	青	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	黒	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	茶	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	緑	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	緑/黄（スパイラル）	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	灰	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	橙	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	赤	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	白	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	黄	305	3.3	10	1個
[17～16] 16	[1.26～1.99] 1.31	黄/緑（スパイラル）	305	3.3	10	1個
[19～18] 18	[0.76～0.99] 0.83	青	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	黒	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	茶	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	緑	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	緑/黄（スパイラル）	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	灰	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	橙	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	紫	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	赤	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	白	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	黄	305	3	10	1個
[19～18] 18	[0.76～0.99] 0.83	黄/緑（スパイラル）	305	3	10	1個
[21～20] 20	[0.51～0.74] 0.52	青	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	黒	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	茶	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	緑	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	緑/黄（スパイラル）	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	橙	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	紫	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	赤	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	白	305	2.65	10	1個
[21～20] 20	[0.51～0.74] 0.52	黄	305	2.65	10	1個

通常単価(税別) (税込単価)	通常出荷日

46,371円 ( 51,008円 )	3日目
46,371円 ( 51,008円 )	3日目
46,371円 ( 51,008円 )	3日目
69,203円 ( 76,123円 )	3日目
46,371円 ( 51,008円 )	3日目
46,371円 ( 51,008円 )	3日目
45,665円 ( 50,232円 )	3日目
30,600円 ( 33,660円 )	3日目
30,600円 ( 33,660円 )	3日目
30,600円 ( 33,660円 )	3日目
44,723円 ( 49,195円 )	3日目
30,600円 ( 33,660円 )	3日目
30,600円 ( 33,660円 )	3日目
30,600円 ( 33,660円 )	3日目
30,600円 ( 33,660円 )	3日目
44,723円 ( 49,195円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
51,615円 ( 56,777円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
40,354円 ( 44,389円 )	3日目
51,615円 ( 56,777円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
40,823円 ( 44,905円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
27,685円 ( 30,454円 )	3日目
40,823円 ( 44,905円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
29,562円 ( 32,518円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
17,831円 ( 19,614円 )	3日目
29,562円 ( 32,518円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
22,054円 ( 24,259円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目
13,138円 ( 14,452円 )	3日目

基本情報

基本情報

他のUL電線と比較し、カラーバリエーションが豊富な点が特長、緑/黄&黄/緑のバリエーションをどちらもご用意しています。
【特長】
・絶縁体は脱鉛耐熱ビニル製
・定格温度105℃
・UL、CSA規格共用
・ULの難燃性VW-1及び電気用品安全法の難燃性-F-に合格
・600V海外規格単芯
【用途】
・電気及び電子機器の内部配線としての使用が最適

ご注意

2025年10月から在庫がなくなり次第、スパイラルマーキングからストレートに変更となります。

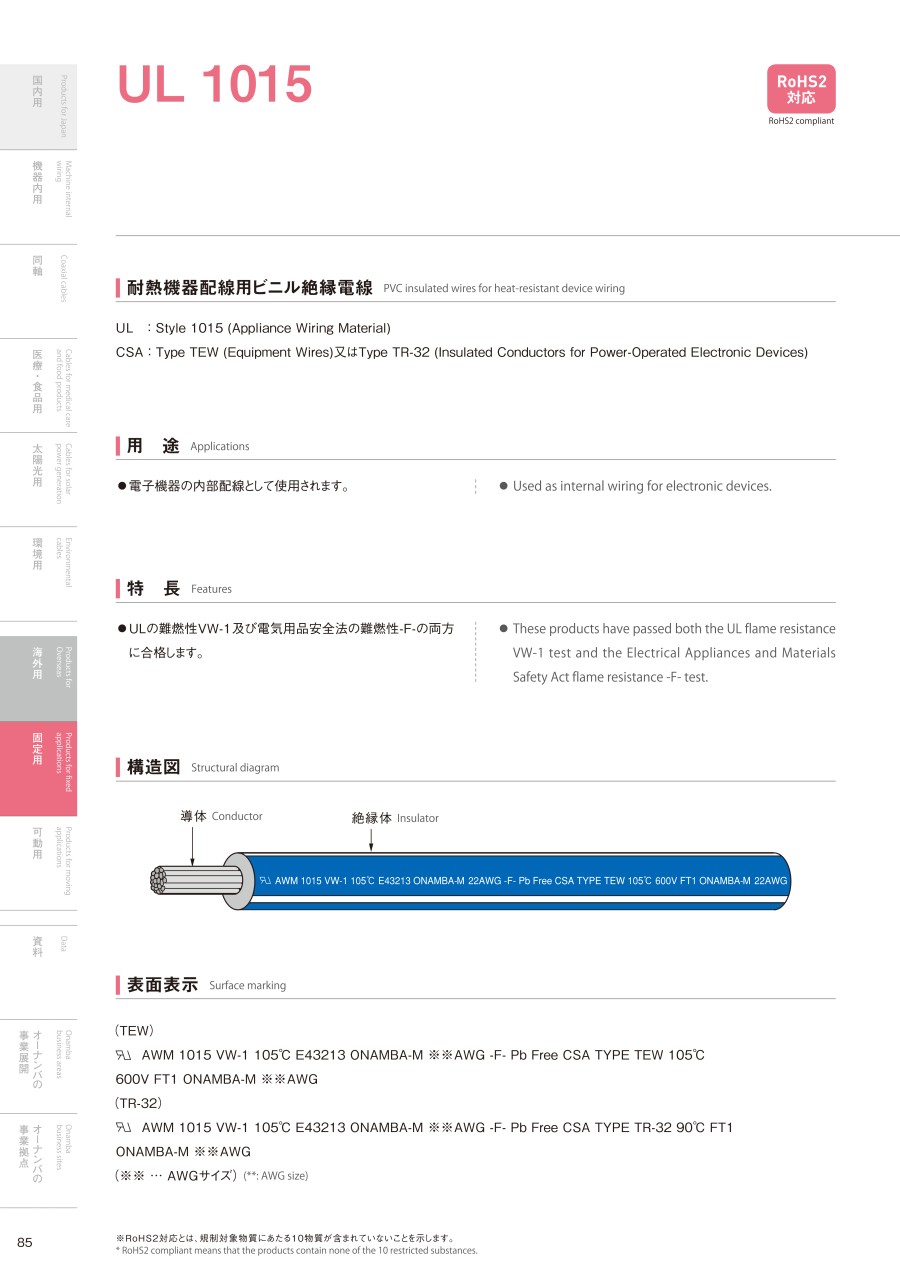

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
