オーナンバ

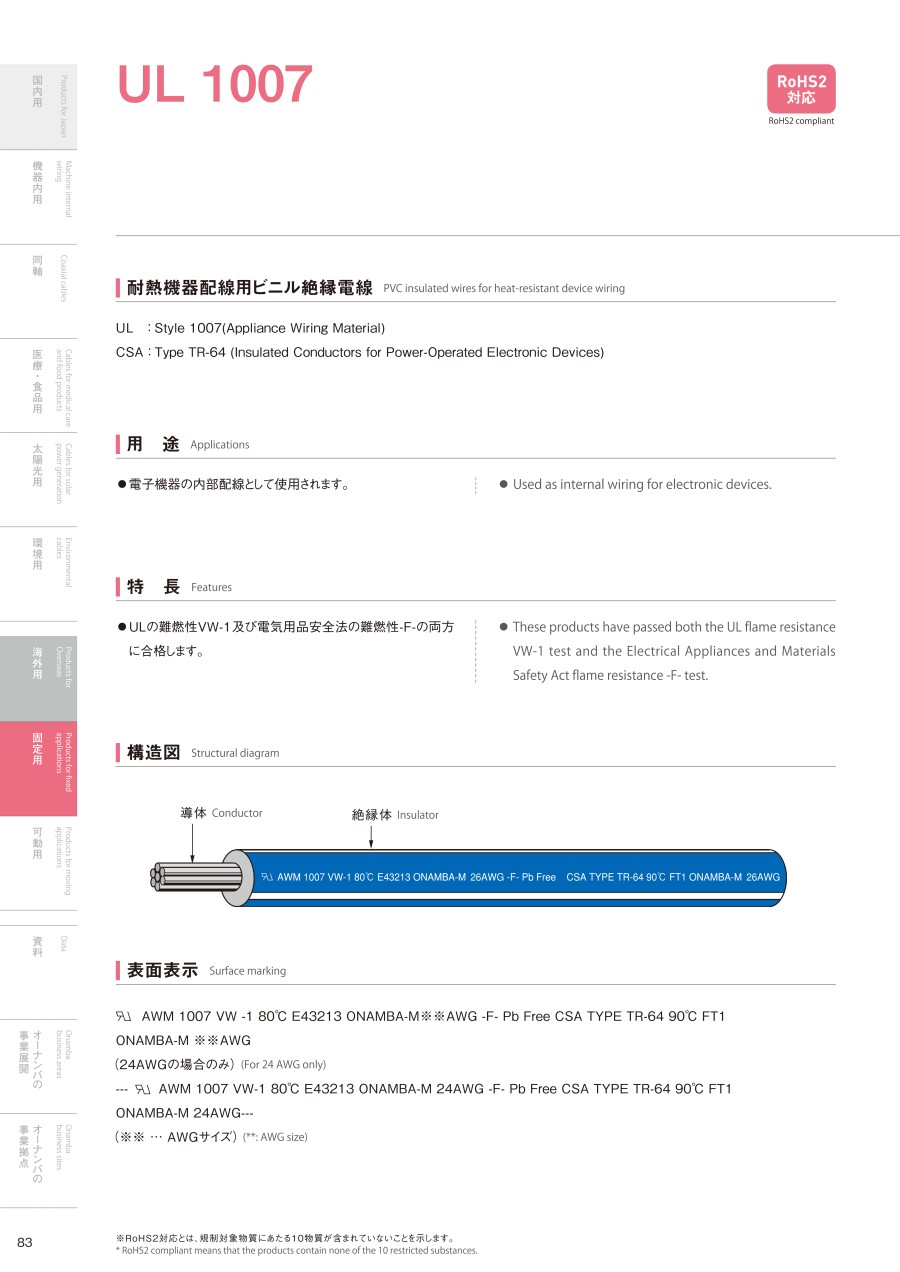

耐熱機器配線用脱鉛ビニル絶縁電線 UL1007

未確定：候補が67型番あります。
    数量：

    商品仕様

    本商品の納入仕様書はこちら

    構造・電気特性

    型番AWGサイズ色全長
    （m）    		導体ビニル
    絶縁体厚さ
    （mm）    		仕上外径
    （mm）    		最大導体抵抗
    Ω/km（20℃）    		試験電圧
    V/分    		絶縁抵抗
    MΩ/km（20℃）    		許容電流
    A（30℃）
    構成
    （本/mm）    		外径
    （mm）
    UL100726*
    （0.13mm2）    		W（白）・BK（黒）
    R（赤）・BE（青）
    Y（黄）・GN（緑）
    O（橙）・BN（茶）
    H（灰）・PL（紫）
    P（ピンク）・SB（空）
    GY（緑/黄・スパイラル）・
    YG（黄/緑・スパイラル）    		610
    (GY・YGのみ305)    		7/0.160.480.41.31402000104.6
    24*
    （0.21mm2）    		11/0.160.610.451.588.96.2
    22*
    （0.33mm2）    		13/0.180.751.6559.57.9
    20*
    （0.52mm2）    		30521/0.180.951.8536.810.7
    18*
    （0.83mm2）    		33/0.181.20.52.223.414.5
    16*
    （1.31mm2）    		26/0.261.52.514.119.6
    ＊（～mm2）はあくまでも目安の断面積サイズです。詳しくは→P1688の対比表を参照ください。          ※許容電流は保証値でなくあくまでも参考値です。
    ※GY（緑/黄・スパイラル）は、緑色線芯に黄色色帯（約30％保持）、YG（黄/緑・スパイラル）は、黄色線芯に緑色色帯（約30％保持）を施したものです。
    ※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。

    型番リスト

    表示件数
  • 1
  • 2
  • 次へ
    • 型番
    UL1007-16AWG-BE-305
    UL1007-16AWG-BK-305
    UL1007-16AWG-BN-305
    UL1007-16AWG-GN-305
    UL1007-16AWG-GY-305
    UL1007-16AWG-H-305
    UL1007-16AWG-O-305
    UL1007-16AWG-R-305
    UL1007-16AWG-W-305
    注文停止中
    UL1007-16AWG-Y-305
    UL1007-16AWG-YG-305
    UL1007-18AWG-BE-305
    UL1007-18AWG-BK-305
    UL1007-18AWG-BN-305
    UL1007-18AWG-GN-305
    UL1007-18AWG-GY-305
    UL1007-18AWG-H-305
    UL1007-18AWG-O-305
    UL1007-18AWG-R-305
    UL1007-18AWG-W-305
    UL1007-18AWG-Y-305
    UL1007-18AWG-YG-305
    UL1007-20AWG-BE-305
    UL1007-20AWG-BK-305
    UL1007-20AWG-BN-305
    UL1007-20AWG-GN-305
    UL1007-20AWG-GY-305
    UL1007-20AWG-H-305
    UL1007-20AWG-O-305
    UL1007-20AWG-P-305
    UL1007-20AWG-PL-305
    UL1007-20AWG-R-305
    UL1007-20AWG-SB-305
    UL1007-20AWG-W-305
    UL1007-20AWG-Y-305
    UL1007-20AWG-YG-305
    UL1007-22AWG-BE-610
    UL1007-22AWG-BK-610
    UL1007-22AWG-BN-610
    UL1007-22AWG-GN-610
    UL1007-22AWG-GY-305
    UL1007-22AWG-H-610
    UL1007-22AWG-O-610
    UL1007-22AWG-P-610
    UL1007-22AWG-PL-610
    UL1007-22AWG-R-610
    UL1007-22AWG-W-610
    UL1007-22AWG-Y-610
    UL1007-22AWG-YG-305
    UL1007-24AWG-BE-610
    UL1007-24AWG-BK-610
    UL1007-24AWG-BN-610
    UL1007-24AWG-GN-610
    UL1007-24AWG-GY-305
    注文停止中
    UL1007-24AWG-O-610
    UL1007-24AWG-P-610
    注文停止中
    UL1007-24AWG-PL-610
    UL1007-24AWG-R-610
    UL1007-24AWG-W-610
    UL1007-24AWG-Y-610

    AWGサイズ

    (AWG)

    導体断面積

    (mm2)

    絶縁体色

    全長

    (m)

    仕上がり外径

    (mm)

    		RoHS?最小発注数量
    [17～16] 16
    [1.26～1.99] 1.31
    青
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    黒
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    茶
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    緑
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    緑/黄（スパイラル）
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    灰
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    橙
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    赤
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    白
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    黄
    305
    2.5
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.31
    黄/緑（スパイラル）
    305
    2.5
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    青
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    黒
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    茶
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    緑
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    緑/黄（スパイラル）
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    灰
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    橙
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    赤
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    白
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    黄
    305
    2.2
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.83
    黄/緑（スパイラル）
    305
    2.2
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    青
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    黒
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    茶
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    緑
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    緑/黄（スパイラル）
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    灰
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    橙
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    桃
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    紫
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    赤
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    空色・水色
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    白
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    黄
    305
    1.85
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.52
    黄/緑（スパイラル）
    305
    1.85
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    青
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    黒
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    茶
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    緑
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    緑/黄（スパイラル）
    305
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    灰
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    橙
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    桃
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    紫
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    赤
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    白
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    黄
    610
    1.65
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.33
    黄/緑（スパイラル）
    305
    1.65
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    青
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    黒
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    茶
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    緑
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    緑/黄（スパイラル）
    305
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    橙
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    桃
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    紫
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    赤
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    白
    610
    1.5
    10
    1個
    [25～24] 24
    [0.21～0.29] 0.21
    黄
    610
    1.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    41,175円
    ( 45,293円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    25,417円
    ( 27,959円 )
    3日目
    41,175円
    ( 45,293円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    29,484円
    ( 32,432円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    16,775円
    ( 18,453円 )
    3日目
    29,484円
    ( 32,432円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    22,875円
    ( 25,163円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    11,692円
    ( 12,861円 )
    3日目
    22,875円
    ( 25,163円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    15,250円
    ( 16,775円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    13,217円
    ( 14,539円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
    12,200円
    ( 13,420円 )
    3日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    他のUL電線と比較し、カラーバリエーションが豊富な点が特長、緑/黄&黄/緑のバリエーションをどちらもご用意しています。
    【特長】
    ・絶縁体は脱鉛耐熱ビニル製
    ・定格温度80℃
    ・UL、CSA規格共用
    ・ULの難燃性VW-1及び電気用品安全法の難燃性-F-に合格
    ・300V海外規格単芯
    【用途】
    ・電気及び電子機器の内部配線としての使用が最適

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
