Raspberry Pi 4B 専用 ヒートシンクケース RPHシリーズ
- 通常単価(税別)
- 2,090円～2,811円
- 税込単価
- 2,299円～3,092円
通常出荷日：2日目
【特長】・Raspberry Pi 4B専用の放熱型ケースです・カバーはアルミダイキャスト製で強度にも...
詳細を確認- ベースの内側（導通処理）は特性上、加工時に付く傷や油跡がございますが、良品としております。
- 熱伝導シートはオイルブリードアウト（油分が滲み出る現象）が発生する場合がありますのでご注意下さい。（使用期間、使用環境によって異なります。）
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
構成図
構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | アルミダイキャスト ADC12 | シルバー・ブラック/粉体塗装 |
| 2 | ベース | 1 | アルミ板 A1100P t1.5 | 表面 メタリックシルバー、裏面 導通処理・ブラック/塗装 |
| 3 | 熱伝導シート（Hタイプのみ） | 2 | - | - |
| 4 | ベース取付ビス（皿 M2.5×10） | 2 | 鉄 | 三価クロメート・三価黒クロメート |
| 5 | Raspberry Pi 基板取付用ビス（ナベ M2.5×4） | 2 | 鉄 | 三価クロメート |
| 6 | 貼付ゴム足 | 4 | ポリウレタン | ブラック |
■フランジタイプはゴム足が付属されておりません。

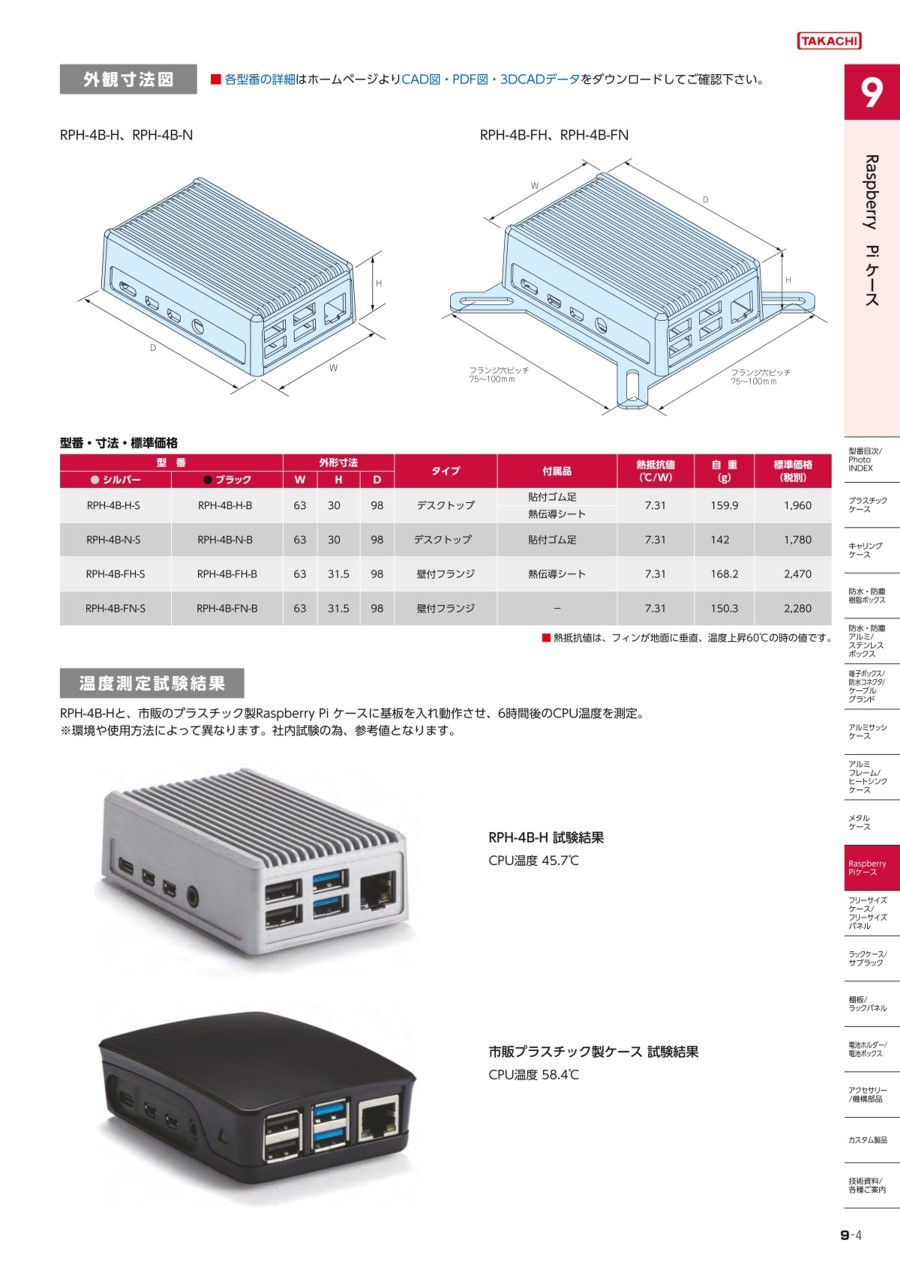

外形図
RPH-4B-H、RPH-4B-N
RPH-4B-FH、RPH-4B-FN
型番・寸法
| 型番 | 外形寸法 | タイプ | 付属品 | 熱抵抗値 （℃/W） | 自重 （g） | |||
|---|---|---|---|---|---|---|---|---|
| シルバー | ブラック | W | H | D | ||||
| RPH-4B-H-S | RPH-4B-H-B | 63 | 30 | 98 | デスクトップ | 貼付ゴム足 | 7.31 | 159.9 |
| 熱伝導シート | ||||||||
| RPH-4B-N-S | RPH-4B-N-B | 63 | 30 | 98 | デスクトップ | 貼付ゴム足 | 7.31 | 142 |
| RPH-4B-FH-S | RPH-4B-FH-B | 63 | 31.5 | 98 | 壁付フランジ | 熱伝導シート | 7.31 | 168.2 |
| RPH-4B-FN-S | RPH-4B-FN-B | 63 | 31.5 | 98 | 壁付フランジ | - | 7.31 | 150.3 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,514円 ( 2,765円 ) | 2日目 |
2,514円 ( 2,765円 ) | 2日目 |
2,811円 ( 3,092円 ) | 2日目 |
2,402円 ( 2,642円 ) | 2日目 |
2,217円 ( 2,439円 ) | 2日目 |
2,217円 ( 2,439円 ) | 2日目 |
2,090円 ( 2,299円 ) | 2日目 |
2,090円 ( 2,299円 ) | 2日目 |
詳細情報
基本情報
【特長】
・Raspberry Pi 4B専用の放熱型ケースです
・カバーはアルミダイキャスト製で強度にも優れています
・カバー内部は、熱伝導突起有り、無しタイプが選択出来ます
・デスクトップタイプ、壁付フランジタイプが選択可能です
ご注意
- ベースの内側（導通処理）は特性上、加工時に付く傷や油跡がございますが、良品としております。
- 熱伝導シートはオイルブリードアウト（油分が滲み出る現象）が発生する場合がありますのでご注意下さい。（使用期間、使用環境によって異なります。）
