特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

この商品のテクニカルデータについて

テクニカルデータ

保護等級：IP68
（水深1メートル 24時間）
使用温度範囲：-30℃～+60℃
カバー締付トルク：
0.5～0.6N・m
ベントプラグ締付トルク：
0.6～0.8N・m

※プラスチックは低温環境になるほど脆化します。
低温環境でご使用の場合、衝撃が加わらないよう設置して下さい。

WGVシリーズIP68内圧調整ベント付ボックスの構成内容

No.	名称	個数	材質/色
1	カバー	1	ASA樹脂（UL94HB）/オフホワイト
2	ボディー	1	ASA樹脂（UL94HB）/オフホワイト
3	ガスケット	1	シリコンゴム/ブラック
4	取付ビス（落下防止型）	8～10	ステンレス/無処理
5	内圧調整ベントプラグ	1	PA66＋PA6・PTFE/ライトグレー

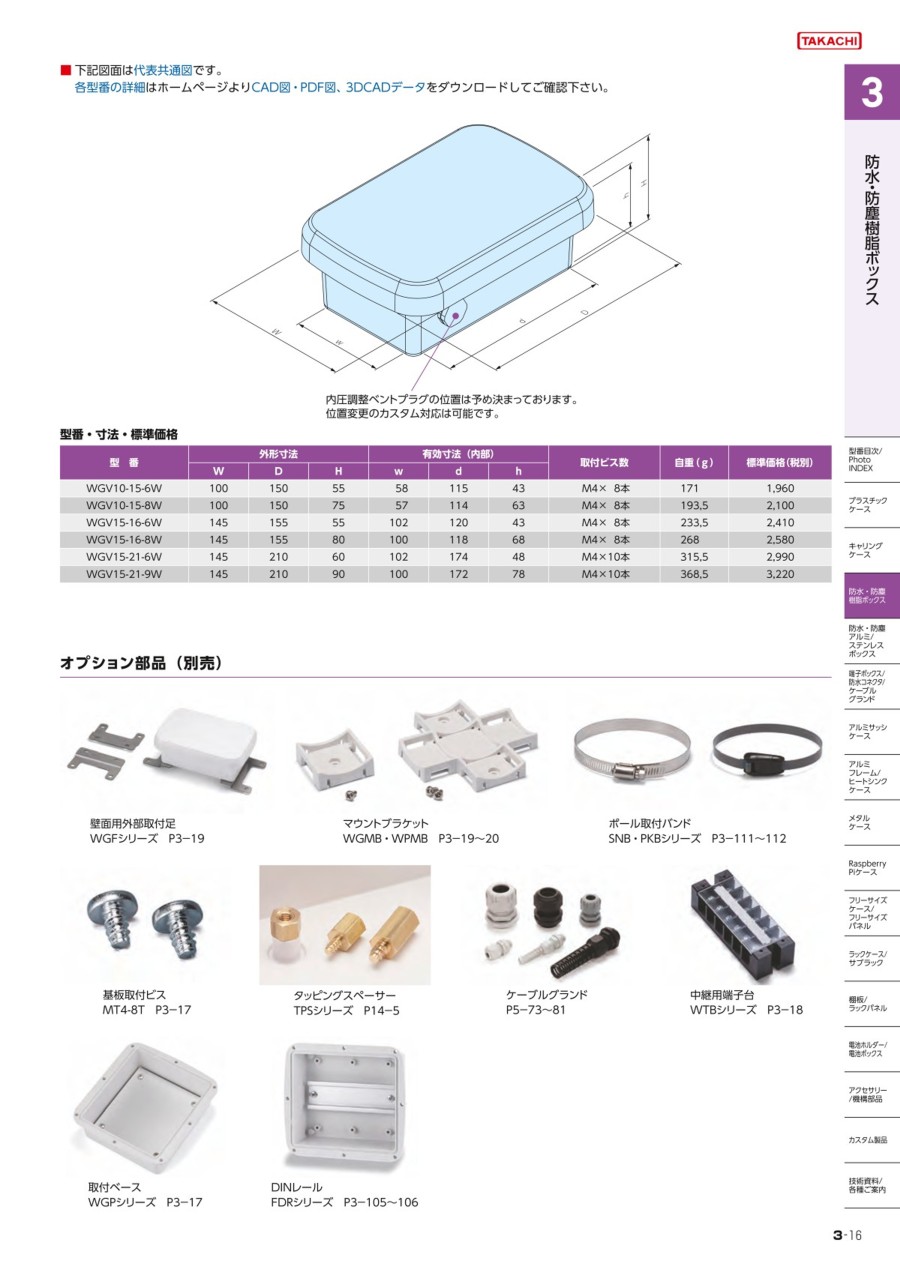

外形図

規格表

型番	外形寸法			有効寸法（内部）			取付ビス数	自重（g）
型番	W	D	H	w	d	h	取付ビス数	自重（g）
WGV10-15-6W	100	150	55	58	115	43	M4×8本	171
WGV10-15-8W	100	150	75	57	114	63	M4×8本	193.5
WGV15-16-6W	145	155	55	102	120	43	M4×8本	233.5
WGV15-16-8W	145	155	80	100	118	68	M4×8本	268
WGV15-21-6W	145	210	60	102	174	48	M4×10本	315.5
WGV15-21-9W	145	210	90	100	172	78	M4×10本	368.5

この商品の使用上の注意

熱膨張によるボックスの変形を防ぐ内圧調整ベント付です。
ベントプラグには空気を通し水は通さないメンブレンフィルターが
内蔵されていますので防水性は落ちません。
ベントプラグ取付の際は本体を固定し、ナットを締付て下さい。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	最小発注数量

100	55	150	1個
100	75	150	1個
145	55	155	1個
145	80	155	1個
145	60	210	1個
145	90	210	1個

通常単価(税別) (税込単価)	通常出荷日

1,865円 ( 2,052円 )	2日目
1,992円 ( 2,191円 )	2日目
2,289円 ( 2,518円 )	2日目
2,459円 ( 2,705円 )	2日目
2,840円 ( 3,124円 )	2日目
3,065円 ( 3,372円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・内圧調整ベント付で熱膨張によるボックスの変形を防ぐ事が出来るボックスです
・日光が直接当たる場所や、温度の寒暖差の多い地域での使用に有効です
・水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです
・紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです
・カバー取付ビスは落下防止タイプのタッピングビスです（1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
