スケルトンケース SKLシリーズ
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
SKLシリーズスケルトンケースの構成内容
| No. | 名 称 | 個 数 | 材 質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 上下カバー | 各1 | アクリル板 | 透明 |
| 2 | Wパネル | 2 | アクリル板 | 透明 |
| 3 | Dパネル | 2 | アクリル板 | 透明 |
| 4 | 支柱 | 4 | アルミ押出材 A6063S-T5 | シルバーアルマイト |
| 5 | 取付用ローレットビス | 8 | 真ちゅう | ニッケルメッキ |
| 6 | 貼付ゴム足 | 4 | ポリウレタン | 透明 |

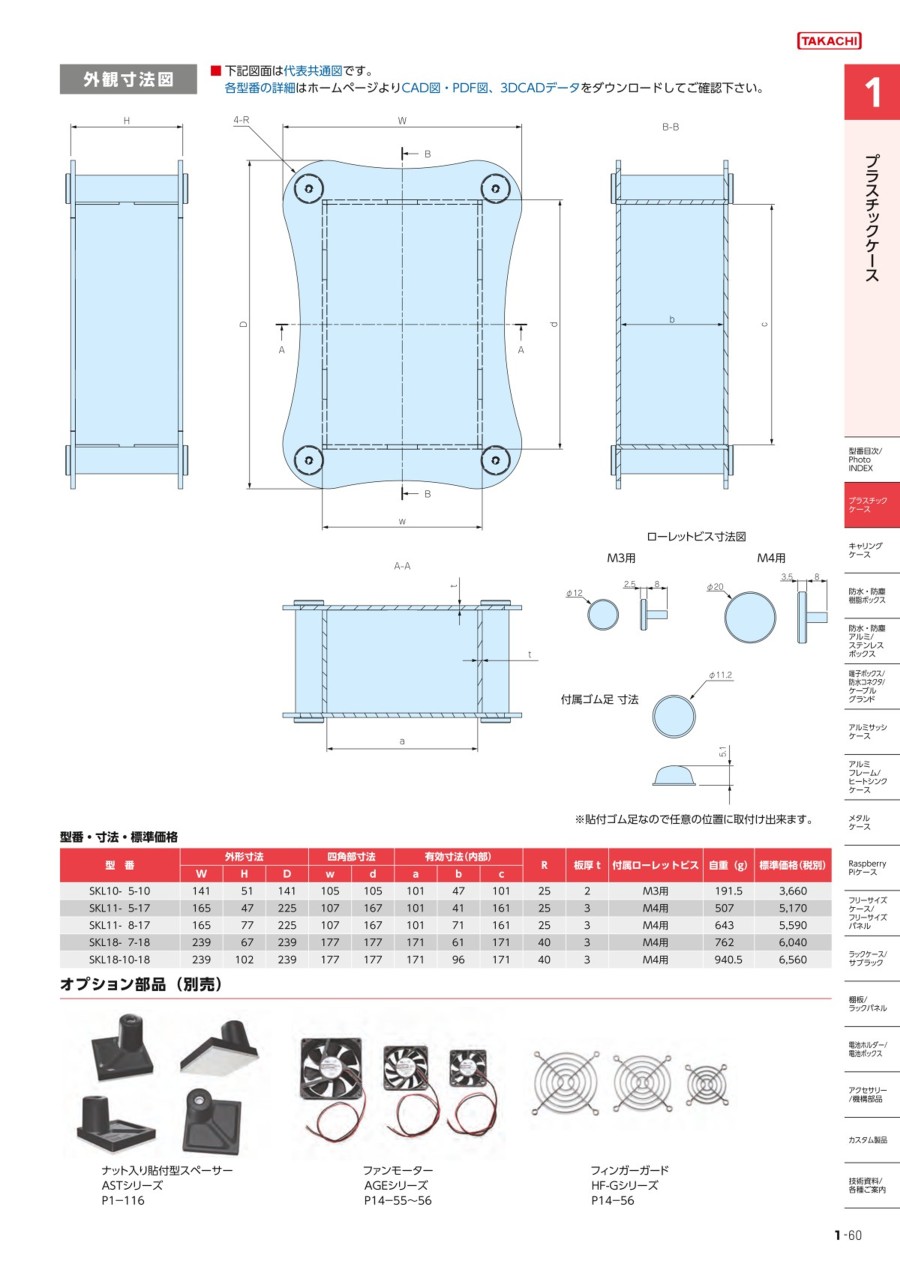

外形図
B-B
A-A
ローレットビス寸法図
M3用
M4用
付属ゴム足 寸法
※貼付ゴム足なので任意の位置に取付け出来ます。
規格表
| 型 番 | 外形寸法 | 四角部寸法 | 有効寸法（内部） | R | 板厚 t | 付属ローレットビス | 自重（g） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | d | a | b | c | |||||
| SKL10-5-10 | 141 | 51 | 141 | 105 | 105 | 101 | 47 | 101 | 25 | 2 | M3用 | 191.5 |
| SKL11-5-17 | 165 | 47 | 225 | 107 | 167 | 101 | 41 | 161 | 25 | 3 | M4用 | 507 |
| SKL11-8-17 | 165 | 77 | 225 | 107 | 167 | 101 | 71 | 161 | 25 | 3 | M4用 | 643 |
| SKL18-7-18 | 239 | 67 | 239 | 177 | 177 | 171 | 61 | 171 | 40 | 3 | M4用 | 762 |
| SKL18-10-18 | 239 | 102 | 239 | 177 | 177 | 171 | 96 | 171 | 40 | 3 | M4用 | 940.5 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,069円 ( 4,476円 ) | 2日目 |
6,075円 ( 6,683円 ) | 2日目 |
6,541円 ( 7,195円 ) | 2日目 |
6,994円 ( 7,693円 ) | 2日目 |
7,020円 ( 7,722円 ) | 2日目 |
詳細情報
基本情報
【特長】
・カバーが曲線形状で4隅に支柱を使用したアクリルケースです
・5サイズからご選択いただけます
・ケースは立ててもご使用いただけます
・取付ビスはローレットビスの為、手で取り外しが出来ます
・電子機器だけではなく、高級感のあるディスプレイケースとしてもご利用いただけます
・SKL11-5-17、11-8-17はユーロ基板、SKL18-7-18、18-10-18はMini ITX基板に適合しております
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- エタノールやアルコール液を使用するとクラックを発生させる原因となります。
- 汚れを拭き取る場合は中性洗剤を薄めて使用するか、アクリル用クリーナーを使用して下さい。
- 商品の一部に仕様変更がございます。詳細はこちらをご確認ください。
