壁脱着型 小型IoTケース SIMシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
この商品のテクニカルデータについて
| テクニカルデータ |
| 使用温度範囲：-30℃～+60℃ |
※プラスチックは低温環境になるほど脆
化します。低温環境でご使用の場合、
衝撃が加わらないよう設置して下さい。
SIMシリーズ壁脱着型 小型IoTケースの構成内容
| No. | 名 称 | 個 数 | 材 質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | ASA耐候性樹脂（UL94HB） | オフホワイト/鏡面処理 |
| 2 | ボディー | 1 | ASA耐候性樹脂（UL94HB） | オフホワイト/鏡面処理 |
| 3 | 壁付ブラケット | 1 | ASA耐候性樹脂（UL94HB） | オフホワイト/鏡面処理 |

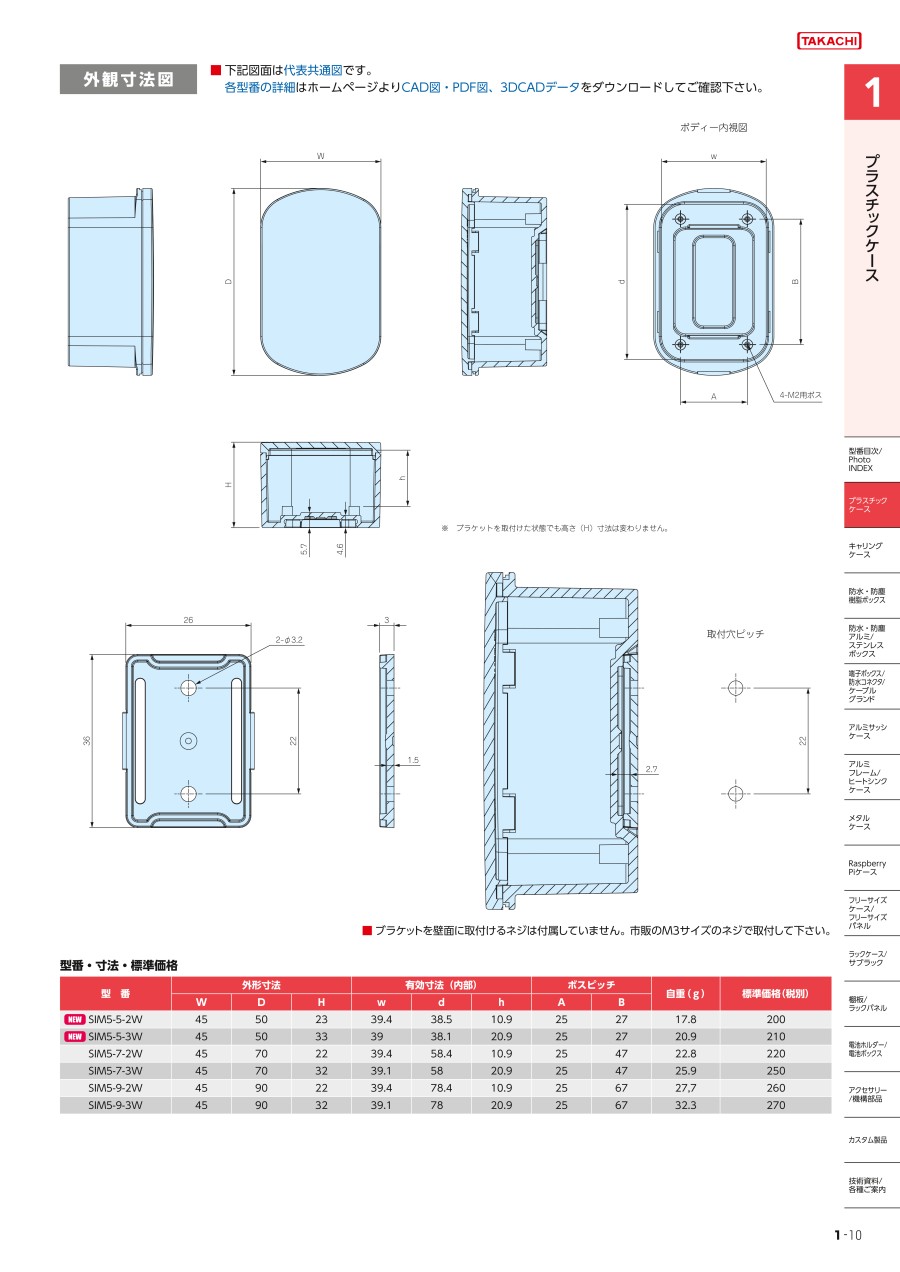

外形図
※ブラケットを取付けた状態でも高さ（H）寸法は変わりません。
ボディー内視図
取付穴ピッチ
■ブラケットを壁面に取付けるネジは付属していません。 市販のM3サイズのネジで取付して下さい。
規格表
| 型 番 | 外形寸法 | 有効寸法（内部） | ボスピッチ | 自重（g） | |||||
|---|---|---|---|---|---|---|---|---|---|
| W | D | H | w | d | h | A | B | ||
| SIM5-5-2W | 45 | 50 | 23 | 39.4 | 38.5 | 10.9 | 25 | 27 | 17.8 |
| SIM5-5-3W | 45 | 50 | 33 | 39 | 38.1 | 20.9 | 25 | 27 | 20.9 |
| SIM5-7-2W | 45 | 70 | 22 | 39.4 | 58.4 | 10.9 | 25 | 47 | 22.8 |
| SIM5-7-3W | 45 | 70 | 32 | 39.1 | 58 | 20.9 | 25 | 47 | 25.9 |
| SIM5-9-2W | 45 | 90 | 22 | 39.4 | 78.4 | 10.9 | 25 | 67 | 27.7 |
| SIM5-9-3W | 45 | 90 | 32 | 39.1 | 78 | 20.9 | 25 | 67 | 32.3 |
詳細情報
基本情報
【特長】
・丸みのあるデザインでIoT機器に適した壁付型ケースです
・壁への付け外しは、スナップインはめ込み構造のブラケットにより容易に脱着可能です（ブラケットはセット販売です）
・変色や劣化がしにくいASA樹脂製です
・日光の当たる窓際への設置等に適しています
