特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

この商品のテクニカルデータについて

テクニカルデータ

使用温度範囲：-10℃～+60℃

PFGシリーズ耐衝撃ガード付プラスチックケースの構成内容

No.	名称	個数	材質	色/表面処理
1	カバー	1	難燃性ABS （UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
2	ベース	1	難燃性ABS （UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
3	パネル	2	難燃性ABS （UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
4	コーナーガード	4	シリコンゴム	ダークグレー・エメラルド・インディゴ
5	スペーサー	4	PA	乳白色
6	取付ビス	4	鉄	三価黒クロメート

■コーナーにシリコン製の耐衝撃ガードを付けたプラスチックケースです。（PFネットワークケースをベースにコーナーガードを付けたケースです。）

■産業用タブレット・測定機器・コントローラーなどにご利用可能です。

■コーナーガードはダークグレー・エメラルド・インディゴの3色、ケース本体はダークグレー・オフホワイトの2色の組み合わせにより6タイプの色仕様からご選択いただけます。

色仕様

記号	�� ダークグレー/ダークグレー	�� ダークグレー/エメラルド	�� ダークグレー/インディゴ
色
記号	�� オフホワイト/ダークグレー	�� オフホワイト/エメラルド	�� オフホワイト/インディゴ
色

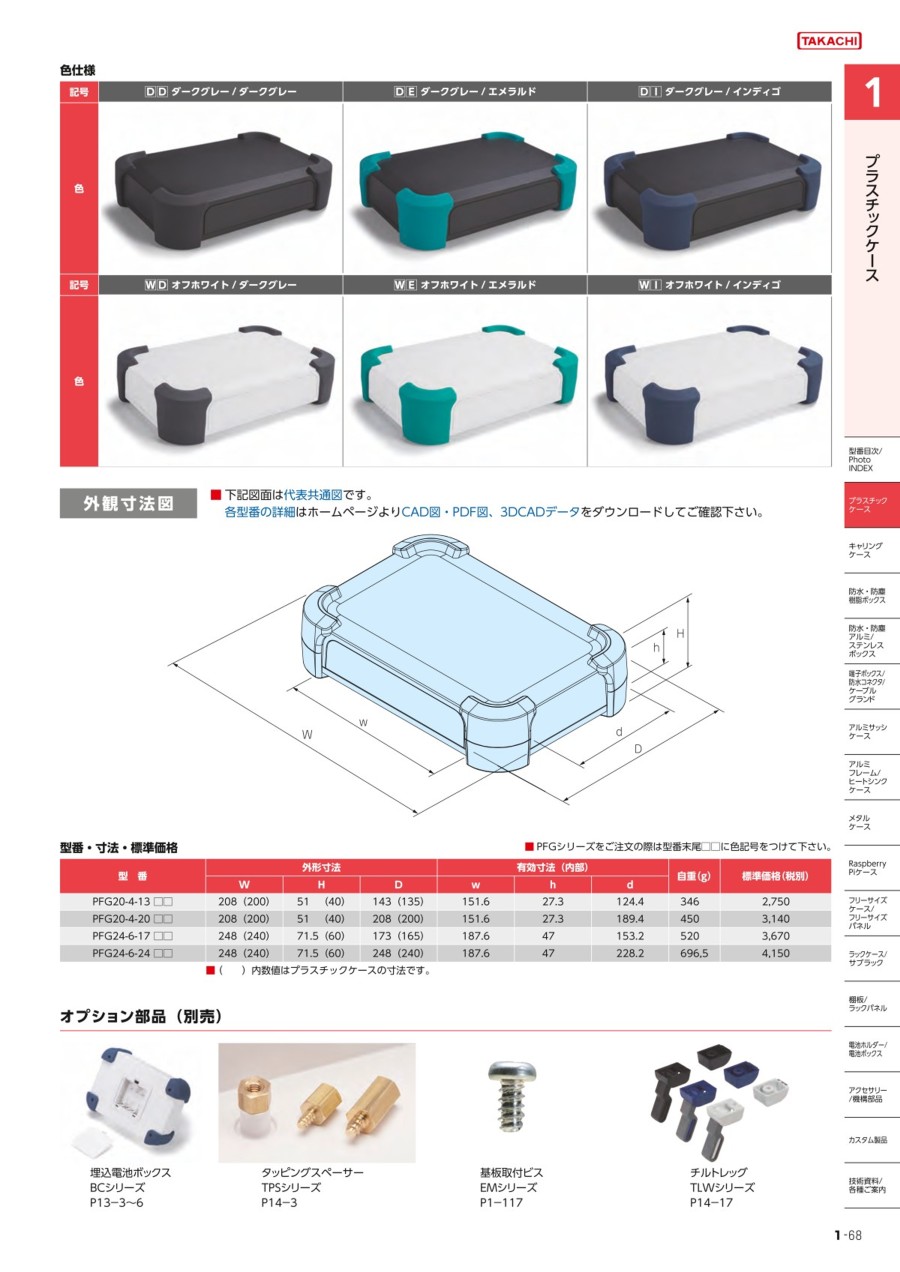

外形図

規格表

型番	外形寸法			有効寸法（内部）			自重（g）
型番	W	H	D	w	h	d	自重（g）
PFG20-4-13 □□	208（200）	51（40）	143（135）	151.6	27.3	124.4	346
PFG20-4-20 □□	208（200）	51（40）	208（200）	151.6	27.3	189.4	450
PFG24-6-17 □□	248（240）	71.5（60）	173（165）	187.6	47	153.2	520
PFG24-6-24 □□	248（240）	71.5（60）	248（240）	187.6	47	228.2	696.5

■PFGシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。

■（）内数値はプラスチックケースの寸法です。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	最小発注数量

208	51	143	ダークグレー	1個
208	51	143	ダークグレー/エメラルド	1個
208	51	143	ダークグレー/インディゴ	1個
208	51	143	オフホワイト/ダークグレー	1個
208	51	143	オフホワイト/エメラルド	1個
208	51	143	オフホワイト/インディゴ	1個
208	51	208	ダークグレー	1個
208	51	208	ダークグレー/エメラルド	1個
208	51	208	ダークグレー/インディゴ	1個
208	51	208	オフホワイト/ダークグレー	1個
208	51	208	オフホワイト/エメラルド	1個
208	51	208	オフホワイト/インディゴ	1個
248	71.5	173	ダークグレー	1個
248	71.5	173	ダークグレー/エメラルド	1個
248	71.5	173	ダークグレー/インディゴ	1個
248	71.5	173	オフホワイト/ダークグレー	1個
248	71.5	173	オフホワイト/エメラルド	1個
248	71.5	173	オフホワイト/インディゴ	1個
248	71.5	248	ダークグレー	1個
248	71.5	248	ダークグレー/エメラルド	1個
248	71.5	248	ダークグレー/インディゴ	1個
248	71.5	248	オフホワイト/ダークグレー	1個
248	71.5	248	オフホワイト/エメラルド	1個
248	71.5	248	オフホワイト/インディゴ	1個

通常単価(税別) (税込単価)	通常出荷日

3,772円 ( 4,149円 )	2日目
3,772円 ( 4,149円 )	2日目
3,772円 ( 4,149円 )	2日目
3,772円 ( 4,149円 )	2日目
3,772円 ( 4,149円 )	2日目
3,772円 ( 4,149円 )	2日目
4,112円 ( 4,523円 )	2日目
4,112円 ( 4,523円 )	2日目
4,112円 ( 4,523円 )	2日目
4,112円 ( 4,523円 )	2日目
4,112円 ( 4,523円 )	2日目
4,112円 ( 4,523円 )	2日目
4,833円 ( 5,316円 )	2日目
4,833円 ( 5,316円 )	2日目
4,833円 ( 5,316円 )	2日目
4,833円 ( 5,316円 )	2日目
4,833円 ( 5,316円 )	2日目
4,833円 ( 5,316円 )	2日目
5,270円 ( 5,797円 )	2日目
5,270円 ( 5,797円 )	2日目
5,270円 ( 5,797円 )	2日目
5,270円 ( 5,797円 )	2日目
5,270円 ( 5,797円 )	2日目
5,270円 ( 5,797円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・コーナーにシリコン製の耐衝撃ガードを付けたプラスチックケースです（PFネットワークケースをベースにコーナーガードを付けたケースです）
・コーナーガードはダークグレー・エメラルド・インディゴの3色、ケース本体はダークグレー・オフホワイトの2色の組み合わせにより6タイプの色仕様からご選択いただけます
【用途】
・産業用タブレット・測定機器・コントローラーなどにご利用可能です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
