埋込型 電池ボックス BCシリーズ
- 通常単価(税別)
- 311円～679円
- 税込単価
- 342円～747円
【特長】・板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです・電池カバーは工具なしで...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
BCシリーズ埋込電池ボックスについて
| テクニカルデータ |
| 使用温度範囲：-10℃～+60℃ |
取付例
- 板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです。
- 電池カバーは工具なしで開閉できますので電池交換が容易です。
- 単3×2、単3×3、単3×4、単4×2、単4×4の5タイプからお選びいただけます。それぞれリード線ありとリード線なしの2種類ございます。
- （+）、（-）の電池マーク付き、逆装てん通電防止構造になっています。
- アルカリ乾電池とマンガン乾電池はメーカーによって外形寸法が異なりますので、電池ボックス内に隙間が生じる場合がございます。必要に応じて電池押さえスポンジ（SCMシリーズ） をご利用下さい。
BCシリーズ埋込電池ボックスの構成内容
| No. | 名 称 | 個 数 | 材 質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 電池ボックス本体 | 1 | 難燃性ABS （UL94V-0 主成分） | ブラック、オフホワイト/シボ |
| 2 | 電池カバー | 1 | 難燃性ABS （UL94V-0 主成分） | ブラック、オフホワイト/シボ |
| 3 | フレーム | 1 | 難燃性ABS （UL94V-0 主成分） | ブラック、オフホワイト |
| 4 | 差込端子 リード線付差込端子（BC-Lタイプ） | 1set | 差込端子：真ちゅう、鉄線 リード線：PVC+銅線 （UL1007 AWG26） | ニッケルメッキ ブラック・レッド |
| 5 | 取付ビス（トラスタッピングM2.3×10） | 4 | 鉄 | ニッケルメッキ |

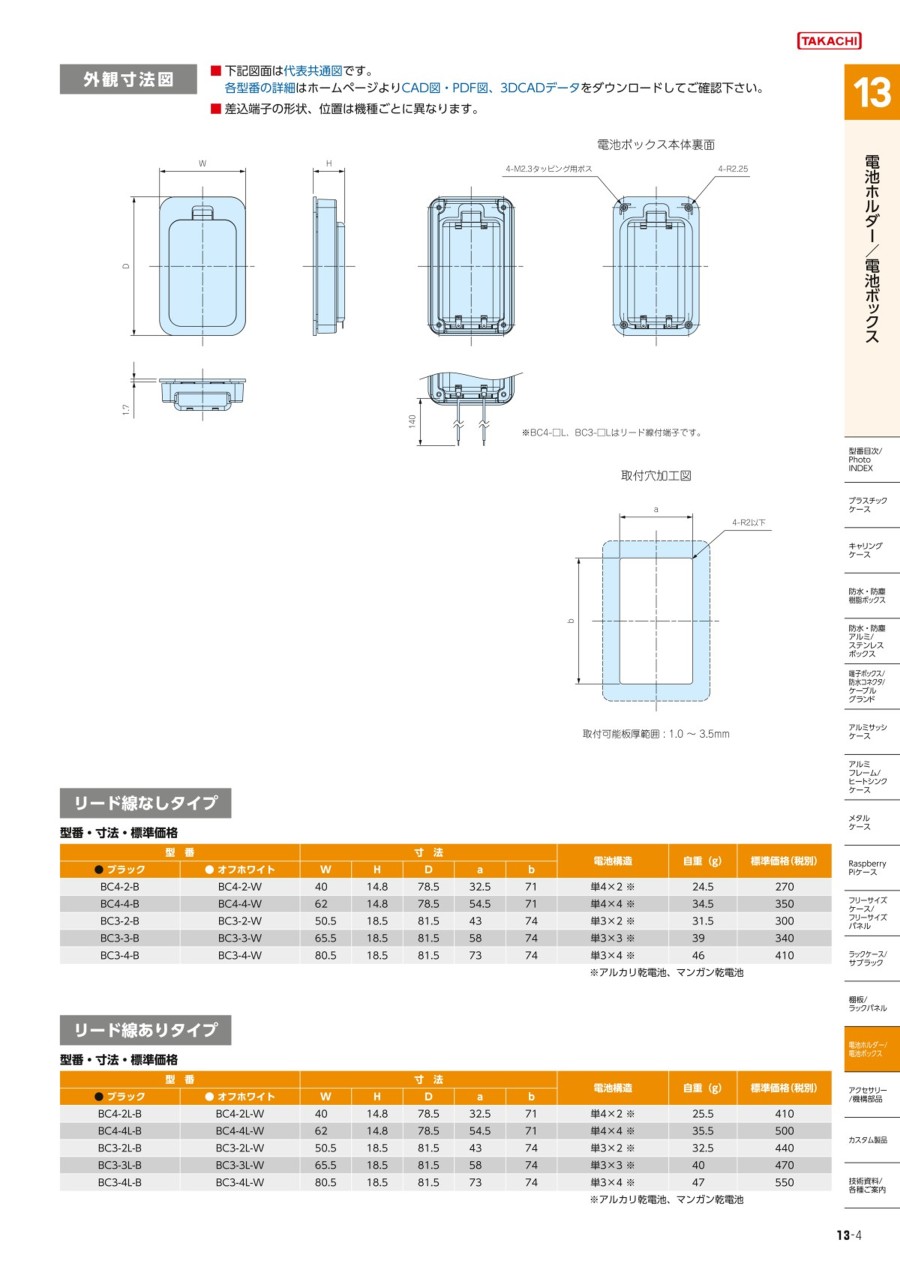

外形図
※BC4-□L、BC3-□Lはリード線付端子です。
電池ボックス本体裏面
取付穴加工図
取付可能板厚範囲：1.0～3.5mm
リード線なしタイプの規格表
| 型 番 | 寸 法 | 電池構造 | 自重（g） | |||||
|---|---|---|---|---|---|---|---|---|
| ●ブラック | ●オフホワイト | W | H | D | a | b | ||
| BC4-2-B | BC4-2-W | 40 | 14.8 | 78.5 | 32.5 | 71 | 単4×2※ | 24.5 |
| BC4-4-B | BC4-4-W | 62 | 14.8 | 78.5 | 54.5 | 71 | 単4×4※ | 34.5 |
| BC3-2-B | BC3-2-W | 50.5 | 18.5 | 81.5 | 43 | 74 | 単3×2※ | 31.5 |
| BC3-3-B | BC3-3-W | 65.5 | 18.5 | 81.5 | 58 | 74 | 単3×3※ | 39 |
| BC3-4-B | BC3-4-W | 80.5 | 18.5 | 81.5 | 73 | 74 | 単3×4※ | 46 |
※アルカリ乾電池、マンガン乾電池
リード線ありタイプの規格表
| 型 番 | 寸 法 | 電池構造 | 自重（g） | |||||
|---|---|---|---|---|---|---|---|---|
| ●ブラック | ●オフホワイト | W | H | D | a | b | ||
| BC4-2L-B | BC4-2L-W | 40 | 14.8 | 78.5 | 32.5 | 71 | 単4×2※ | 25.5 |
| BC4-4L-B | BC4-4L-W | 62 | 14.8 | 78.5 | 54.5 | 71 | 単4×4※ | 35.5 |
| BC3-2L-B | BC3-2L-W | 50.5 | 18.5 | 81.5 | 43 | 74 | 単3×2※ | 32.5 |
| BC3-3L-B | BC3-3L-W | 65.5 | 18.5 | 81.5 | 58 | 74 | 単3×3※ | 40 |
| BC3-4L-B | BC3-4L-W | 80.5 | 18.5 | 81.5 | 73 | 74 | 単3×4※ | 47 |
※アルカリ乾電池、マンガン乾電池
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
368円 ( 405円 ) | 2日目 |
340円 ( 374円 ) | 2日目 |
533円 ( 586円 ) | 2日目 |
533円 ( 586円 ) | 2日目 |
380円 ( 418円 ) | 2日目 |
423円 ( 465円 ) | 2日目 |
588円 ( 647円 ) | 2日目 |
495円 ( 545円 ) | 2日目 |
514円 ( 565円 ) | 2日目 |
514円 ( 565円 ) | 2日目 |
679円 ( 747円 ) | 2日目 |
679円 ( 747円 ) | 2日目 |
330円 ( 363円 ) | 2日目 |
311円 ( 342円 ) | 2日目 |
514円 ( 565円 ) | 2日目 |
514円 ( 565円 ) | 2日目 |
442円 ( 486円 ) | 2日目 |
442円 ( 486円 ) | 2日目 |
607円 ( 668円 ) | 2日目 |
607円 ( 668円 ) | 2日目 |
詳細情報
基本情報
【特長】
・板厚1.0～3.5mmに取付け可能なビス止めタイプの電池ボックスです
・電池カバーは工具なしで開閉できますので電池交換が容易です
・単3×2、単3×3、単3×4、単4×2、単4×4の5タイプからお選びいただけます。それぞれリード線ありとリード線なしの2種類ございます
・（+）、（-）の電池マーク付き、逆装てん通電防止構造になっています
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
