UL認証 パネルマウント防水コネクタ THB387LEシリーズ
- 通常単価(税別)
- 2,280円～2,542円
- 税込単価
- 2,508円～2,796円
【特長】・UL2238/C22.2 No.182.3認証製品です・プラグ側（オス）とソケット側（メス）...
詳細を確認- 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
| テクニカルデータ |
| 保護等級：IP68 3bar/3h 水深30mに1時間の防水試験クリア 使用温度範囲：-40℃～+125℃ EN61984に準拠 |
構成図
構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | プラグ | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 2 | ソケット | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 3 | ケーブルグランド | 1 | PA66（UL94V-2） | ブラック |
| 4 | ゴムブッシュ | 1 | TPE | グリーン |
| 5 | ナット | 1 | PA66（UL94V-2） | ブラック |
※PA66GF=「ポリアミド66グラスファイバー入り」の略称
定格・仕様
| 型番 | THB387LE-4P | THB387LE-5P |
|---|---|---|
| 定格電圧 | 最大AC500V | 最大AC500V |
| 定格電流 | 最大17.5A（EN61984） | 最大17.5A（EN61984） |
| 最大15A（UL2238/C22.2 No.182.3） | 最大10A（UL2238/C22.2 No.182.3） | |
| 適合電線 | より線0.5mm2～4.0mm2 | より線0.25mm2～1.5mm2 |
| インパルス耐電圧 | 4kV | 4kV |
| 挿抜回数 | 1000回 | 1000回 |
外形図
※上記図面は代表共通図です。
取付穴寸法
使用ゴムブッシュ
ケーブル外径
Φ7mm～Φ9mm
ケーブル外径
Φ9mm～Φ13.5mm
※ゴムブッシュを分割する事で適合ケーブル径を変える事が出来ます。
型番・寸法
| 型番 | L | H | G | 適合ケーブル外径 | 端子台極数 |
|---|---|---|---|---|---|
| THB387LE-4P-M20 | 14 | 82 | 20 | Φ7.0～Φ13.5 | 4P |
| THB387LE-5P-M20 | 14 | 82 | 20 | Φ7.0～Φ13.5 | 5P |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,280円 ( 2,508円 ) | 2日目 |
2,542円 ( 2,796円 ) | 2日目 |
詳細情報
基本情報
【特長】
・UL2238/C22.2 No.182.3認証製品です
・プラグ側（オス）とソケット側（メス）がセットになっているパネルマウント型の防水コネクタです
・パネルや筐体に取り付けて挿抜が出来ます
・結線方式はネジ式で手軽に作業が出来ます
・端子数は4P、5Pから選択可能です
ご注意
- 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい。

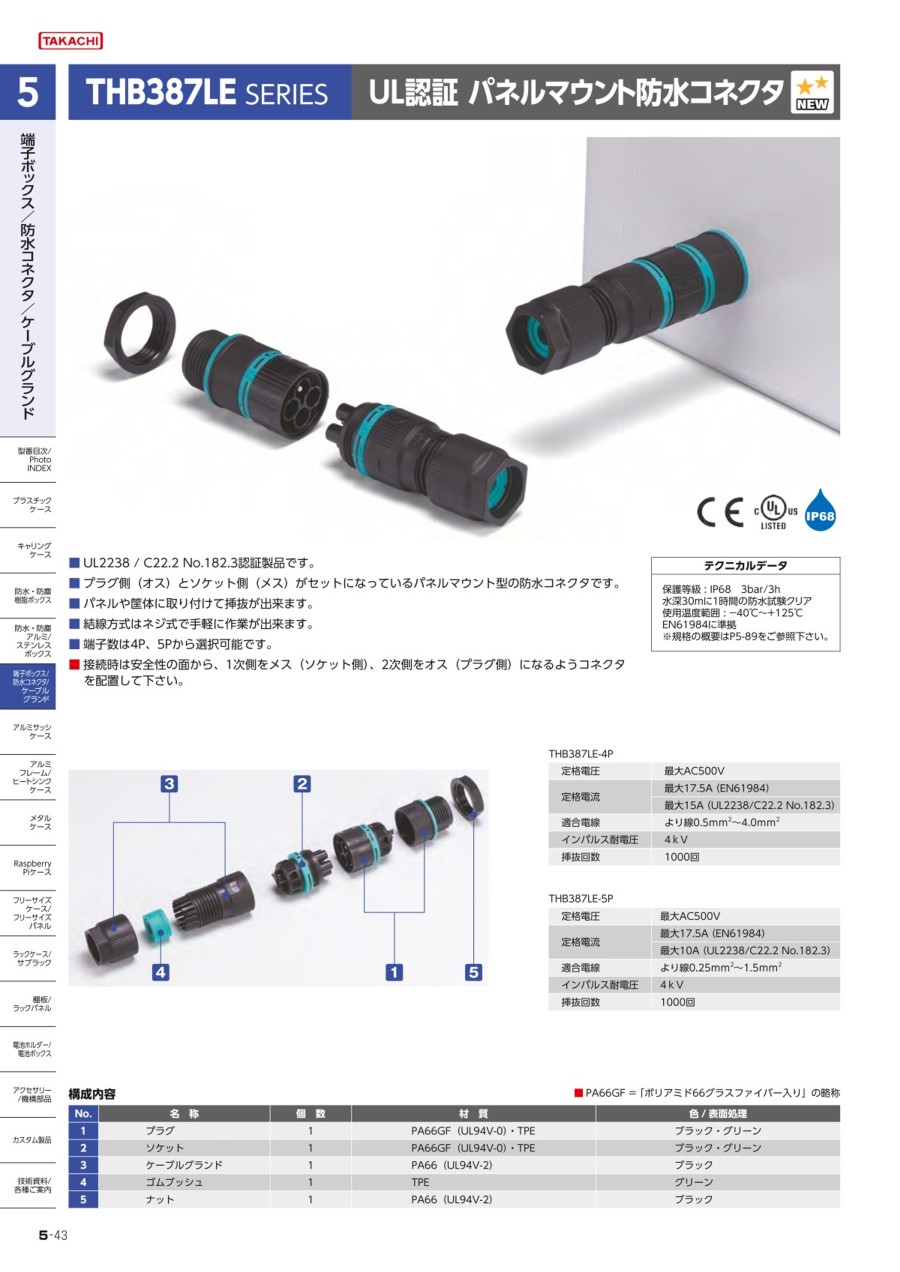

カタログ
