テクニカルデータ

保護等級：IP68 3bar/3h
水深30mに1時間の防水試験クリア
使用温度範囲：-40℃～+125℃
EN61984に準拠

構成図

構成内容

No.	名称	個数	材質	色/表面処理
1	プラグ	1	PA66GF（UL94V-0）・TPE	ブラック・グリーン
2	ソケット	1	PA66GF（UL94V-0）・TPE	ブラック・グリーン
3	ケーブルグランド	2	PA66（UL94V-2）	ブラック
4	ゴムブッシュ	2	TPE	グリーン

※PA66GF=「ポリアミド66グラスファイバー入り」の略称

定格・仕様

型番	THB387L-4P	THB387L-5P
定格電圧	最大AC500V	最大AC500V
定格電流	最大17.5A（EN61984）	最大17.5A（EN61984）
定格電流	最大15A（UL2238/C22.2 No.182.3）	最大10A（UL2238/C22.2 No.182.3）
適合電線	より線0.5mm2～4.0mm2	より線0.25mm2～1.5mm2
インパルス耐電圧	4kV	4kV
挿抜回数	1000回	1000回

外形図

※上記図面は代表共通図です。

使用ゴムブッシュ

ケーブル外径
Φ7mm～Φ9mm

ケーブル外径
Φ9mm～Φ13.5mm

※ゴムブッシュを分割する事で適合ケーブル径を変える事が出来ます。

型番・寸法

型番	L	D	適合ケーブル外径	端子台極数
THB387L-4P	118	23	Φ7.0～Φ13.5	4P
THB387L-5P	118	23	Φ7.0～Φ13.5	5P

型番リスト

表示件数

型番

THB387L-4P

THB387L-5P

許容電流(A)	ピン数	最小発注数量

15/17.5	4	1個
10/17.5	5	1個

通常単価(税別) (税込単価)	通常出荷日

2,280円 ( 2,508円 )	2日目
2,542円 ( 2,796円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・UL2238/C22.2 No.182.3認証製品です
・プラグ側（オス）とソケット側（メス）がセットになっている防水型の中継コネクタです
・結線方式はネジ式で手軽に作業が出来ます
・端子数は4P、5Pから選択可能です

ご注意

接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい。

カタログ

商品TOP

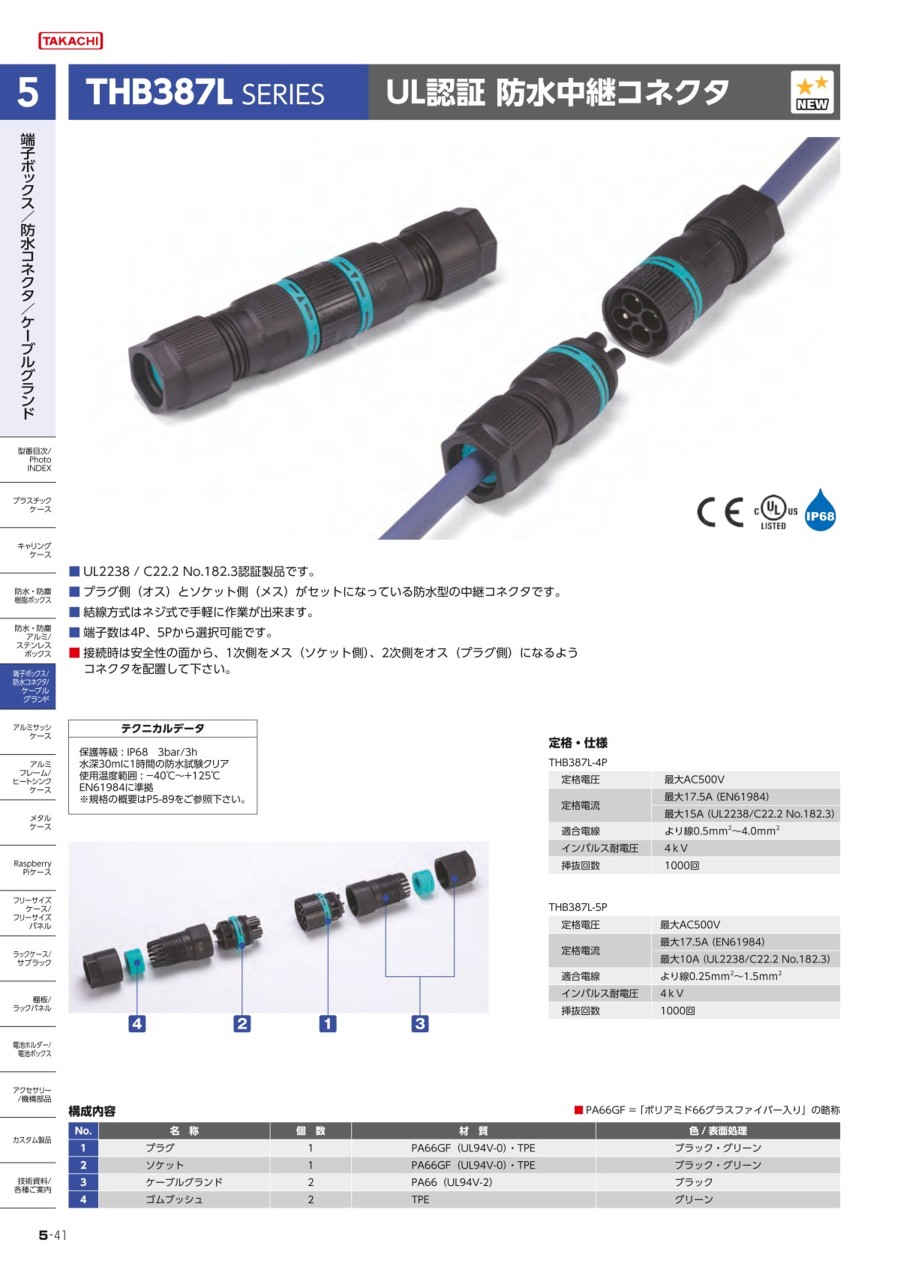

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
