タカチ電機工業

ヒートシンクアルミケース EMCシールドタイプ EXHEシリーズ

カタログ |

通常単価(税別): 2,641円～24,073円

税込単価: 2,905円～26,480円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：2 日目

【特長】・カバー内部が無処理で、導電性ガスケットを使用したEMCシールド効果の...

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
非対応
形状
パネル型
基板・中板
無
保護機能（耐環境性）
無
塗装色
メタリックシルバー
代表規格
なし

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が64型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

EMCシールドタイプのヒートシンクアルミケースの構成内容

No.	名称	個数	材質	色/表面処理
1	パネル	2	アルミ板 A1050P	メタリックシルバー/塗装-裏面無処理
2	ヒートシンクカバー	1	アルミ押出材 A6063S-T5	メタリックシルバー/塗装-内面無処理
3	下カバー	1	アルミ押出材 A6063S-T5	メタリックシルバー/塗装-内面無処理
4	シールドガスケット	2	導電性繊維・TPE	メタリックグレー
5	取付ビス（六角穴付皿）	8	ステンレス	無処理
6	ゴム足	4	ポリウレタン・合成ゴム	ブラック

■ ヒートシンクカバー、下カバー寸法図はP7-71～73をご参照下さい。
■ ゴム足の材質は19-11までがポリウレタン、23-5からは合成ゴムです。

カバー内部が無処理で、導電性ガスケットを使用したEMCシールド効果のあるケースです。
上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケースです。
ヒートシンクカバーと下カバー（幅140mm以上）にはM3ナットが入るナットスライド用溝があります。（ナットはオプションです。）

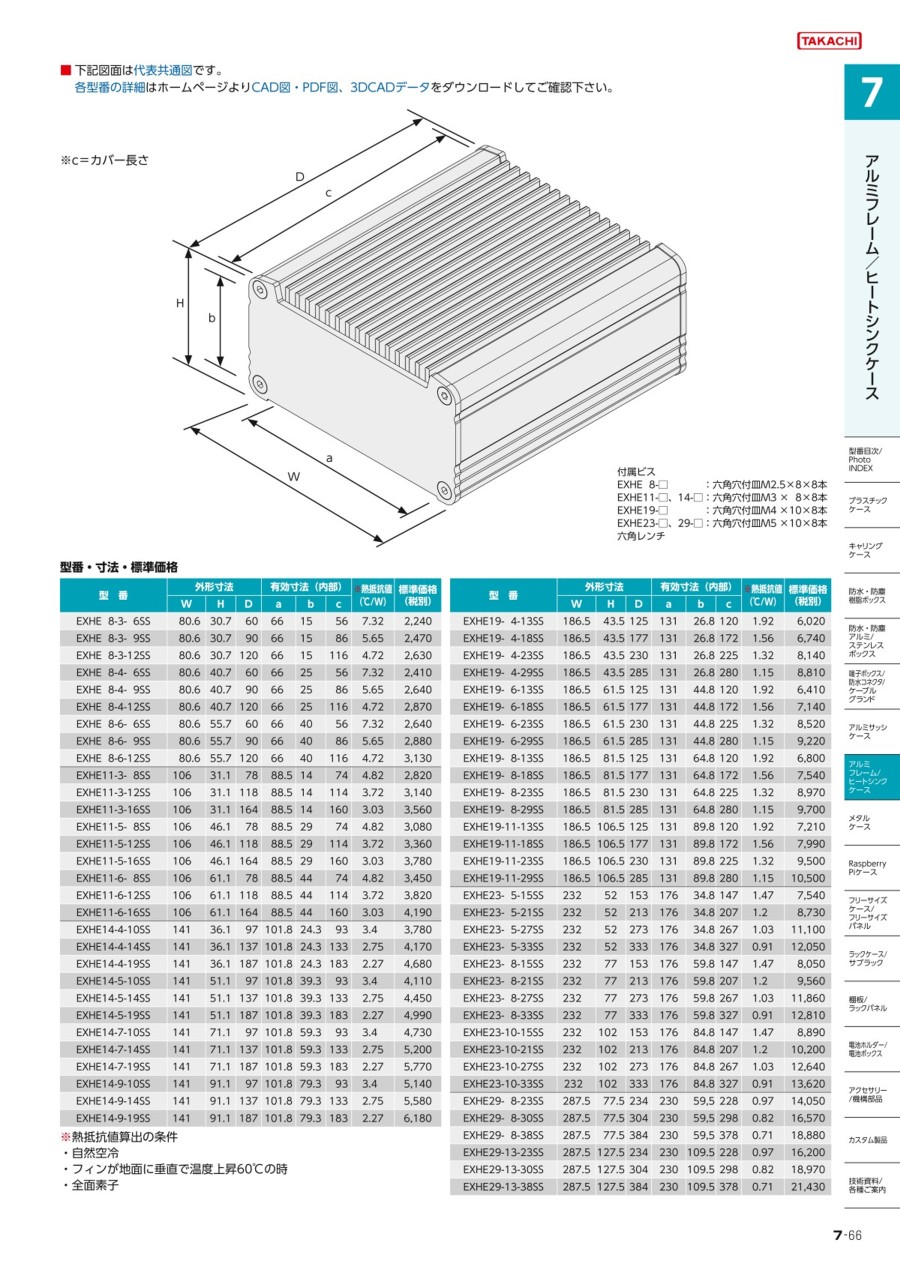

外形図

※c=カバー長さ

付属ビス

EXHE 8-□：六角穴付皿M2.5×8×8本

EXHE11-□、14-□：六角穴付皿M3×8×8本

EXHE19-□：六角穴付皿M4×10×8本

EXHE23-□、29-□：六角穴付皿M5×10×8本

六角レンチ

規格表

型番	外形寸法			有効寸法（内部）			※熱抵抗値（℃/W）
型番	W	H	D	a	b	c	※熱抵抗値（℃/W）
EXHE8-3-6SS	80.6	30.7	60	66	15	56	7.32
EXHE8-3-9SS	80.6	30.7	90	66	15	86	5.65
EXHE8-3-12SS	80.6	30.7	120	66	15	116	4.72
EXHE8-4-6SS	80.6	40.7	60	66	25	56	7.32
EXHE8-4-9SS	80.6	40.7	90	66	25	86	5.65
EXHE8-4-12SS	80.6	40.7	120	66	25	116	4.72
EXHE8-6-6SS	80.6	55.7	60	66	40	56	7.32
EXHE8-6-9SS	80.6	55.7	90	66	40	86	5.65
EXHE8-6-12SS	80.6	55.7	120	66	40	116	4.72
EXHE11-3-8SS	106	31.1	78	88.5	14	74	4.82
EXHE11-3-12SS	106	31.1	118	88.5	14	114	3.72
EXHE11-3-16SS	106	31.1	164	88.5	14	160	3.03
EXHE11-5-8SS	106	46.1	78	88.5	29	74	4.82
EXHE11-5-12SS	106	46.1	118	88.5	29	114	3.72
EXHE11-5-16SS	106	46.1	164	88.5	29	160	3.03
EXHE11-6-8SS	106	61.1	78	88.5	44	74	4.82
EXHE11-6-12SS	106	61.1	118	88.5	44	114	3.72
EXHE11-6-16SS	106	61.1	164	88.5	44	160	3.03
EXHE14-4-10SS	141	36.1	97	101.8	24.3	93	3.4
EXHE14-4-14SS	141	36.1	137	101.8	24.3	133	2.75
EXHE14-4-19SS	141	36.1	187	101.8	24.3	183	2.27
EXHE14-5-10SS	141	51.1	97	101.8	39.3	93	3.4
EXHE14-5-14SS	141	51.1	137	101.8	39.3	133	2.75
EXHE14-5-19SS	141	51.1	187	101.8	39.3	183	2.27
EXHE14-7-10SS	141	71.1	97	101.8	59.3	93	3.4
EXHE14-7-14SS	141	71.1	137	101.8	59.3	133	2.75
EXHE14-7-19SS	141	71.1	187	101.8	59.3	183	2.27
EXHE14-9-10SS	141	91.1	97	101.8	79.3	93	3.4
EXHE14-9-14SS	141	91.1	137	101.8	79.3	133	2.75
EXHE14-9-19SS	141	91.1	187	101.8	79.3	183	2.27
EXHE19-4-13SS	186.5	43.5	125	131	26.8	120	1.92
EXHE19-4-18SS	186.5	43.5	177	131	26.8	172	1.56
EXHE19-4-23SS	186.5	43.5	230	131	26.8	225	1.32
EXHE19-4-29SS	186.5	43.5	285	131	26.8	280	1.15
EXHE19-6-13SS	186.5	61.5	125	131	44.8	120	1.92
EXHE19-6-18SS	186.5	61.5	177	131	44.8	172	1.56
EXHE19-6-23SS	186.5	61.5	230	131	44.8	225	1.32
EXHE19-6-29SS	186.5	61.5	285	131	44.8	280	1.15
EXHE19-8-13SS	186.5	81.5	125	131	64.8	120	1.92
EXHE19-8-18SS	186.5	81.5	177	131	64.8	172	1.56
EXHE19-8-23SS	186.5	81.5	230	131	64.8	225	1.32
EXHE19-8-29SS	186.5	81.5	285	131	64.8	280	1.15
EXHE19-11-13SS	186.5	106.5	125	131	89.8	120	1.92
EXHE19-11-18SS	186.5	106.5	177	131	89.8	172	1.56
EXHE19-11-23SS	186.5	106.5	230	131	89.8	225	1.32
EXHE19-11-29SS	186.5	106.5	285	131	89.8	280	1.15
EXHE23-5-15SS	232	52	153	176	34.8	147	1.47
EXHE23-5-21SS	232	52	213	176	34.8	207	1.2
EXHE23-5-27SS	232	52	273	176	34.8	267	1.03
EXHE23-5-33SS	232	52	333	176	34.8	327	0.91
EXHE23-8-15SS	232	77	153	176	59.8	147	1.47
EXHE23-8-21SS	232	77	213	176	59.8	207	1.2
EXHE23-8-27SS	232	77	273	176	59.8	267	1.03
EXHE23-8-33SS	232	77	333	176	59.8	327	0.91
EXHE23-10-15SS	232	102	153	176	84.8	147	1.47
EXHE23-10-21SS	232	102	213	176	84.8	207	1.2
EXHE23-10-27SS	232	102	273	176	84.8	267	1.03
EXHE23-10-33SS	232	102	333	176	84.8	327	0.91
EXHE29-8-23SS	287.5	77.5	234	230	59.5	228	0.97
EXHE29-8-30SS	287.5	77.5	304	230	59.5	298	0.82
EXHE29-8-38SS	287.5	77.5	384	230	59.5	378	0.71
EXHE29-13-23SS	287.5	127.5	234	230	109.5	228	0.97
EXHE29-13-30SS	287.5	127.5	304	230	109.5	298	0.82
EXHE29-13-38SS	287.5	127.5	384	230	109.5	378	0.71

※熱抵抗値算出の条件

自然空冷
フィンが地面に垂直で温度上昇60℃の時
全面素子

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	最小発注数量

80.6	30.7	60	1個
80.6	30.7	90	1個
80.6	30.7	120	1個
80.6	40.7	60	1個
80.6	40.7	90	1個
80.6	40.7	120	1個
80.6	55.7	60	1個
80.6	55.7	90	1個
80.6	55.7	120	1個
106	31.1	78	1個
106	31.1	118	1個
106	31.1	164	1個
106	46.1	78	1個
106	46.1	118	1個
106	46.1	164	1個
106	61.1	78	1個
106	61.1	118	1個
106	61.1	164	1個
141	36.1	97	1個
141	36.1	137	1個
141	36.1	187	1個
141	51.1	97	1個
141	51.1	137	1個
141	51.1	187	1個
141	71.1	97	1個
141	71.1	137	1個
141	71.1	187	1個
141	91.1	97	1個
141	91.1	137	1個
141	91.1	187	1個
186.5	43.5	125	1個
186.5	43.5	177	1個
186.5	43.5	230	1個
186.5	43.5	285	1個
186.5	61.5	125	1個
186.5	61.5	177	1個
186.5	61.5	230	1個
186.5	61.5	285	1個
186.5	81.5	125	1個
186.5	81.5	177	1個
186.5	81.5	230	1個
186.5	81.5	285	1個
186.5	106.5	125	1個
186.5	106.5	177	1個
186.5	106.5	230	1個
186.5	106.5	285	1個
232	52	153	1個
232	52	213	1個
232	52	273	1個
232	52	333	1個
232	77	153	1個
232	77	213	1個
232	77	273	1個
232	77	333	1個
232	102	153	1個
232	102	213	1個
232	102	273	1個
232	102	333	1個
287.5	77.5	234	1個
287.5	77.5	304	1個

通常単価(税別) (税込単価)	通常出荷日

2,641円 ( 2,905円 )	2日目
2,938円 ( 3,232円 )	2日目
3,165円 ( 3,482円 )	2日目
2,713円 ( 2,984円 )	2日目
3,023円 ( 3,325円 )	2日目
3,264円 ( 3,590円 )	2日目
2,882円 ( 3,170円 )	2日目
3,192円 ( 3,511円 )	2日目
3,504円 ( 3,854円 )	2日目
3,051円 ( 3,356円 )	2日目
3,475円 ( 3,823円 )	2日目
4,195円 ( 4,615円 )	2日目
3,180円 ( 3,498円 )	2日目
3,616円 ( 3,978円 )	2日目
4,351円 ( 4,786円 )	2日目
3,405円 ( 3,746円 )	2日目
3,998円 ( 4,398円 )	2日目
4,774円 ( 5,251円 )	2日目
3,927円 ( 4,320円 )	2日目
4,564円 ( 5,020円 )	2日目
5,242円 ( 5,766円 )	2日目
4,096円 ( 4,506円 )	2日目
4,803円 ( 5,283円 )	2日目
5,481円 ( 6,029円 )	2日目
4,733円 ( 5,206円 )	2日目
5,466円 ( 6,013円 )	2日目
6,230円 ( 6,853円 )	2日目
4,944円 ( 5,438円 )	2日目
5,707円 ( 6,278円 )	2日目
6,512円 ( 7,163円 )	2日目
6,173円 ( 6,790円 )	2日目
7,162円 ( 7,878円 )	2日目
8,504円 ( 9,354円 )	2日目
9,494円 ( 10,443円 )	2日目
6,441円 ( 7,085円 )	2日目
7,487円 ( 8,236円 )	2日目
8,885円 ( 9,774円 )	2日目
9,932円 ( 10,925円 )	2日目
6,937円 ( 7,631円 )	2日目
8,024円 ( 8,826円 )	2日目
9,508円 ( 10,459円 )	2日目
10,609円 ( 11,670円 )	2日目
7,515円 ( 8,267円 )	2日目
8,689円 ( 9,558円 )	2日目
10,284円 ( 11,312円 )	2日目
11,471円 ( 12,618円 )	2日目
8,349円 ( 9,184円 )	2日目
9,903円 ( 10,893円 )	2日目
11,768円 ( 12,945円 )	2日目
12,899円 ( 14,189円 )	2日目
9,367円 ( 10,304円 )	2日目
11,047円 ( 12,152円 )	2日目
12,927円 ( 14,220円 )	2日目
14,142円 ( 15,556円 )	2日目
10,172円 ( 11,189円 )	2日目
11,938円 ( 13,132円 )	2日目
13,972円 ( 15,369円 )	2日目
15,243円 ( 16,767円 )	2日目
15,568円 ( 17,125円 )	2日目
18,379円 ( 20,217円 )	2日目

基本情報

基本情報

【特長】
・カバー内部が無処理で、導電性ガスケットを使用したEMCシールド効果のあるケースです
・上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケースです

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
