特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

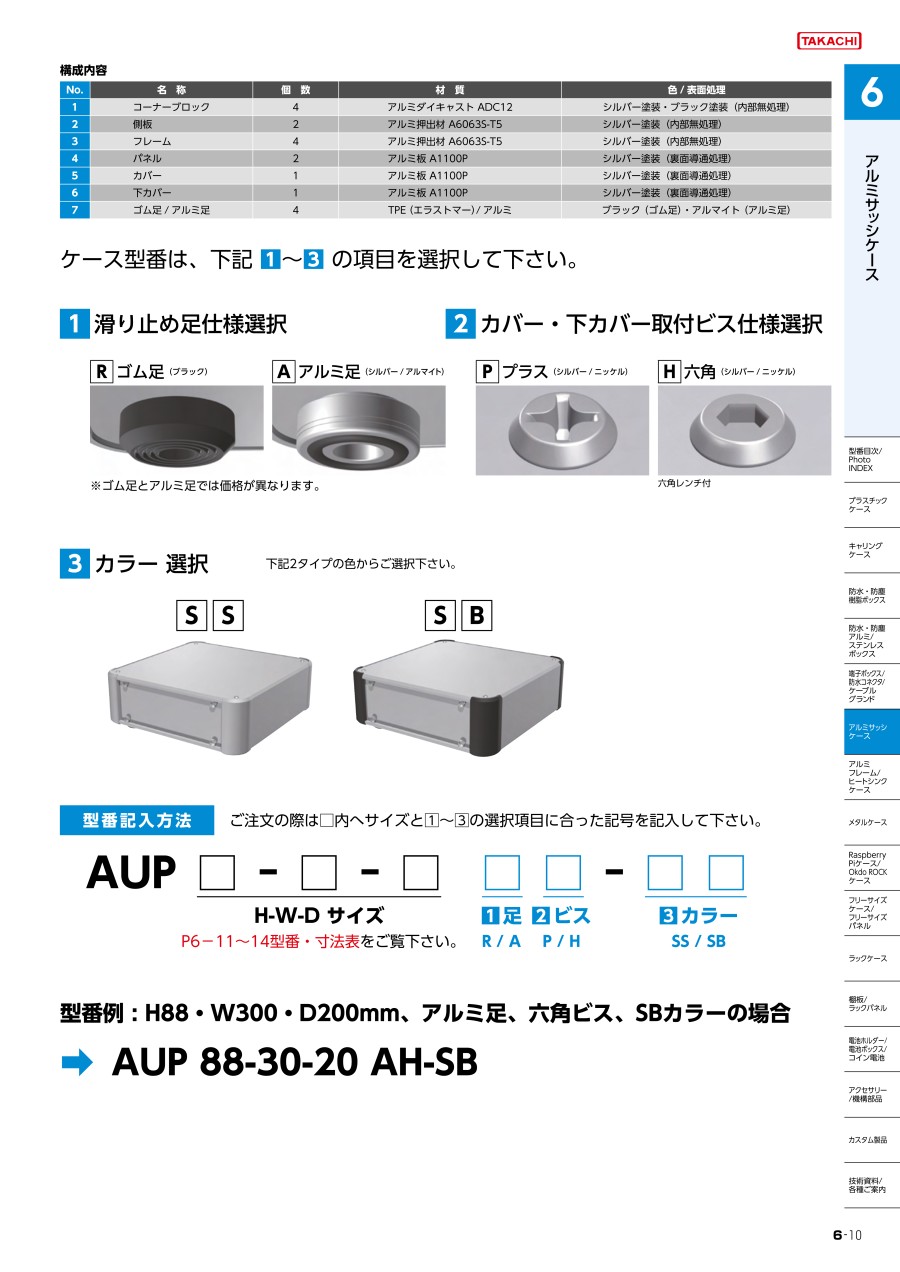

構成図

構成内容

No.	名称	個数	材質	色/表面処理
1	コーナーブロック	4	アルミダイキャスト ADC12	シルバー塗装・ブラック塗装（内部無処理）
2	側板	2	アルミ押出材 A6063S-T5	シルバー塗装（内部無処理）
3	フレーム	4	アルミ押出材 A6063S-T5	シルバー塗装（内部無処理）
4	パネル	2	アルミ板 A1100P	シルバー塗装（裏面導通処理）
5	カバー	1	アルミ板 A1100P	シルバー塗装（裏面導通処理）
6	下カバー	1	アルミ板 A1100P	シルバー塗装（裏面導通処理）
7	ゴム足/アルミ足	4	TPE（エラストマ）/アルミ	ブラック（ゴム足）・アルマイト（アルミ足）

専用シャーシオプション品（別売）

付属ビス：

カバー、下カバー取付
台形M3×5 ニッケル×8～16
フレーム、側板取付
皿M3×8 ニッケル×16
ゴム足、アルミ足取付
バインドM4×8 三価黒クロメート×4
パネル取付
ナベM2.5×7 ニッケル8～12

締め付けトルク：M2.5は0.15～0.2N・m、M3とM4は0.3～0.6N・m

※トルク値は使用条件より異なりますので参考値としてご利用頂き、必ずトルクテストを行ってからご使用下さい。

外形図

ゴム足

アルミ足

ゴム足/アルミ足が選択可能です。ゴム足/アルミ足は高さサイズが異なります。

規格表

型番	H	W	D	自重kg
AUP66-16-16□□-□□	66	160	160	0.9
AUP66-16-20□□-□□	66	160	200	1.0
AUP66-16-25□□-□□	66	160	250	1.2
AUP66-16-30□□-□□	66	160	300	1.3
AUP66-20-16□□-□□	66	200	160	1.0
AUP66-20-20□□-□□	66	200	200	1.2
AUP66-20-25□□-□□	66	200	250	1.4
AUP66-20-30□□-□□	66	200	300	1.5
AUP66-20-36□□-□□	66	200	360	1.7
AUP66-20-43□□-□□	66	200	430	2.0
AUP66-25-16□□-□□	66	250	160	1.2
AUP66-25-20□□-□□	66	250	200	1.4
AUP66-25-25□□-□□	66	250	250	1.6
AUP66-25-30□□-□□	66	250	300	1.8
AUP66-25-36□□-□□	66	250	360	2.0
AUP66-25-43□□-□□	66	250	430	2.3
AUP66-30-16□□-□□	66	300	160	1.4
AUP66-30-20□□-□□	66	300	200	1.5
AUP66-30-25□□-□□	66	300	250	1.8
AUP66-30-30□□-□□	66	300	300	2.0
AUP66-30-36□□-□□	66	300	360	2.3
AUP66-30-43□□-□□	66	300	430	2.6
AUP66-30-50□□-□□	66	300	500	3.0
AUP66-36-20□□-□□	66	360	200	1.8
AUP66-36-25□□-□□	66	360	250	2.0
AUP66-36-30□□-□□	66	360	300	2.3
AUP66-36-36□□-□□	66	360	360	2.6
AUP66-36-43□□-□□	66	360	430	3.0
AUP66-36-50□□-□□	66	360	500	3.4
AUP66-43-20□□-□□	66	430	200	2.1
AUP66-43-25□□-□□	66	430	250	2.4
AUP66-43-30□□-□□	66	430	300	2.7
AUP66-43-36□□-□□	66	430	360	3.0
AUP66-43-43□□-□□	66	430	430	3.4
AUP66-43-50□□-□□	66	430	500	3.9
AUP66-50-30□□-□□	66	500	300	3.0
AUP66-50-36□□-□□	66	500	360	3.4
AUP66-50-43□□-□□	66	500	430	3.9
AUP66-50-50□□-□□	66	500	500	4.3
AUP88-16-16□□-□□	88	160	160	1.0
AUP88-16-20□□-□□	88	160	200	1.2
AUP88-16-25□□-□□	88	160	250	1.3
AUP88-16-30□□-□□	88	160	300	1.5
AUP88-20-16□□-□□	88	200	160	1.2
AUP88-20-20□□-□□	88	200	200	1.3
AUP88-20-25□□-□□	88	200	250	1.5
AUP88-20-30□□-□□	88	200	300	1.7
AUP88-20-36□□-□□	88	200	360	1.9
AUP88-20-43□□-□□	88	200	430	2.2
AUP88-25-16□□-□□	88	250	160	1.3
AUP88-25-20□□-□□	88	250	200	1.5
AUP88-25-25□□-□□	88	250	250	1.7
AUP88-25-30□□-□□	88	250	300	1.9
AUP88-25-36□□-□□	88	250	360	2.2
AUP88-25-43□□-□□	88	250	430	2.5
AUP88-30-16□□-□□	88	300	160	1.5
AUP88-30-20□□-□□	88	300	200	1.7
AUP88-30-25□□-□□	88	300	250	1.9
AUP88-30-30□□-□□	88	300	300	2.2
AUP88-30-36□□-□□	88	300	360	2.5
AUP88-30-43□□-□□	88	300	430	2.9
AUP88-30-50□□-□□	88	300	500	3.2
AUP88-36-20□□-□□	88	360	200	1.9
AUP88-36-25□□-□□	88	360	250	2.2
AUP88-36-30□□-□□	88	360	300	2.5
AUP88-36-36□□-□□	88	360	360	2.8
AUP88-36-43□□-□□	88	360	430	3.2
AUP88-36-50□□-□□	88	360	500	3.6
AUP88-43-20□□-□□	88	430	200	2.2
AUP88-43-25□□-□□	88	430	250	2.5
AUP88-43-30□□-□□	88	430	300	2.9
AUP88-43-36□□-□□	88	430	360	3.2
AUP88-43-43□□-□□	88	430	430	3.7
AUP88-43-50□□-□□	88	430	500	4.1
AUP88-50-30□□-□□	88	500	300	3.2
AUP88-50-36□□-□□	88	500	360	3.6
AUP88-50-43□□-□□	88	500	430	4.1
AUP88-50-50□□-□□	88	500	500	4.6
AUP133-16-16□□-□□	132.5	160	160	1.3
AUP133-16-20□□-□□	132.5	160	200	1.4
AUP133-16-25□□-□□	132.5	160	250	1.7
AUP133-16-30□□-□□	132.5	160	300	1.9
AUP133-20-16□□-□□	132.5	200	160	1.4
AUP133-20-20□□-□□	132.5	200	200	1.6
AUP133-20-25□□-□□	132.5	200	250	1.8
AUP133-20-30□□-□□	132.5	200	300	2.1
AUP133-20-36□□-□□	132.5	200	360	2.4
AUP133-20-43□□-□□	132.5	200	430	2.7
AUP133-25-16□□-□□	132.5	250	160	1.6
AUP133-25-20□□-□□	132.5	250	200	1.8
AUP133-25-25□□-□□	132.5	250	250	2.1
AUP133-25-30□□-□□	132.5	250	300	2.4
AUP133-25-36□□-□□	132.5	250	360	2.7
AUP133-25-43□□-□□	132.5	250	430	3.1
AUP133-30-16□□-□□	132.5	300	160	1.8
AUP133-30-20□□-□□	132.5	300	200	2.0
AUP133-30-25□□-□□	132.5	300	250	2.3
AUP133-30-30□□-□□	132.5	300	300	2.6
AUP133-30-36□□-□□	132.5	300	360	3.0
AUP133-30-43□□-□□	132.5	300	430	3.4
AUP133-30-50□□-□□	132.5	300	500	3.8
AUP133-36-20□□-□□	132.5	360	200	2.3
AUP133-36-25□□-□□	132.5	360	250	2.6
AUP133-36-30□□-□□	132.5	360	300	3.0
AUP133-36-36□□-□□	132.5	360	360	3.3
AUP133-36-43□□-□□	132.5	360	430	3.8
AUP133-36-50□□-□□	132.5	360	500	4.3
AUP133-43-20□□-□□	132.5	430	200	2.6
AUP133-43-25□□-□□	132.5	430	250	3.0
AUP133-43-30□□-□□	132.5	430	300	3.4
AUP133-43-36□□-□□	132.5	430	360	3.8
AUP133-43-43□□-□□	132.5	430	430	4.3
AUP133-43-50□□-□□	132.5	430	500	4.8
AUP133-50-30□□-□□	132.5	500	300	3.8
AUP133-50-36□□-□□	132.5	500	360	4.2
AUP133-50-43□□-□□	132.5	500	430	4.8
AUP133-50-50□□-□□	132.5	500	500	5.3

※Rタイプ＝ゴム足、Aタイプ＝アルミ足

※自重はゴム足タイプの重量を記載しています。

※□□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。

型番リスト

表示件数

...

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	滑り止め足	カバー取付ビス	最小発注数量

160	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
160	66	160	シルバー	アルミ足	六角ビス	1個
160	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
160	66	160	シルバー	アルミ足	プラスビス	1個
160	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
160	66	160	シルバー	ゴム足	六角ビス	1個
160	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
160	66	160	シルバー	ゴム足	プラスビス	1個
160	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
160	66	200	シルバー	アルミ足	六角ビス	1個
160	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
160	66	200	シルバー	アルミ足	プラスビス	1個
160	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
160	66	200	シルバー	ゴム足	六角ビス	1個
160	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
160	66	200	シルバー	ゴム足	プラスビス	1個
160	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
160	66	250	シルバー	アルミ足	六角ビス	1個
160	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
160	66	250	シルバー	アルミ足	プラスビス	1個
160	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
160	66	250	シルバー	ゴム足	六角ビス	1個
160	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
160	66	250	シルバー	ゴム足	プラスビス	1個
160	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
160	66	300	シルバー	アルミ足	六角ビス	1個
160	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
160	66	300	シルバー	アルミ足	プラスビス	1個
160	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
160	66	300	シルバー	ゴム足	六角ビス	1個
160	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
160	66	300	シルバー	ゴム足	プラスビス	1個
200	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
200	66	160	シルバー	アルミ足	六角ビス	1個
200	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
200	66	160	シルバー	アルミ足	プラスビス	1個
200	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
200	66	160	シルバー	ゴム足	六角ビス	1個
200	66	160	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
200	66	160	シルバー	ゴム足	プラスビス	1個
200	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
200	66	200	シルバー	アルミ足	六角ビス	1個
200	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
200	66	200	シルバー	アルミ足	プラスビス	1個
200	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
200	66	200	シルバー	ゴム足	六角ビス	1個
200	66	200	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
200	66	200	シルバー	ゴム足	プラスビス	1個
200	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
200	66	250	シルバー	アルミ足	六角ビス	1個
200	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
200	66	250	シルバー	アルミ足	プラスビス	1個
200	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	六角ビス	1個
200	66	250	シルバー	ゴム足	六角ビス	1個
200	66	250	カバー・パネル・側板：シルバー/コーナー：ブラック	ゴム足	プラスビス	1個
200	66	250	シルバー	ゴム足	プラスビス	1個
200	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	六角ビス	1個
200	66	300	シルバー	アルミ足	六角ビス	1個
200	66	300	カバー・パネル・側板：シルバー/コーナー：ブラック	アルミ足	プラスビス	1個
200	66	300	シルバー	アルミ足	プラスビス	1個

通常単価(税別) (税込単価)	通常出荷日

12,460円 ( 13,706円 )	2日目
12,460円 ( 13,706円 )	2日目
12,460円 ( 13,706円 )	2日目
12,460円 ( 13,706円 )	2日目
11,160円 ( 12,276円 )	2日目
11,160円 ( 12,276円 )	2日目
11,160円 ( 12,276円 )	2日目
11,160円 ( 12,276円 )	2日目
12,913円 ( 14,204円 )	2日目
12,913円 ( 14,204円 )	2日目
12,913円 ( 14,204円 )	2日目
12,913円 ( 14,204円 )	2日目
11,613円 ( 12,774円 )	2日目
11,613円 ( 12,774円 )	2日目
11,613円 ( 12,774円 )	2日目
11,613円 ( 12,774円 )	2日目
13,421円 ( 14,763円 )	2日目
13,421円 ( 14,763円 )	2日目
13,421円 ( 14,763円 )	2日目
13,421円 ( 14,763円 )	2日目
12,121円 ( 13,333円 )	2日目
12,121円 ( 13,333円 )	2日目
12,121円 ( 13,333円 )	2日目
12,121円 ( 13,333円 )	2日目
13,929円 ( 15,322円 )	2日目
13,929円 ( 15,322円 )	2日目
13,929円 ( 15,322円 )	2日目
13,929円 ( 15,322円 )	2日目
12,630円 ( 13,893円 )	2日目
12,630円 ( 13,893円 )	2日目
12,630円 ( 13,893円 )	2日目
12,630円 ( 13,893円 )	2日目
13,167円 ( 14,484円 )	2日目
13,167円 ( 14,484円 )	2日目
13,167円 ( 14,484円 )	2日目
13,167円 ( 14,484円 )	2日目
11,867円 ( 13,054円 )	2日目
11,867円 ( 13,054円 )	2日目
11,867円 ( 13,054円 )	2日目
11,867円 ( 13,054円 )	2日目
13,675円 ( 15,043円 )	2日目
13,675円 ( 15,043円 )	2日目
13,675円 ( 15,043円 )	2日目
13,675円 ( 15,043円 )	2日目
12,375円 ( 13,613円 )	2日目
12,375円 ( 13,613円 )	2日目
12,375円 ( 13,613円 )	2日目
12,375円 ( 13,613円 )	2日目
14,663円 ( 16,129円 )	2日目
14,663円 ( 16,129円 )	2日目
14,663円 ( 16,129円 )	2日目
14,663円 ( 16,129円 )	2日目
13,322円 ( 14,654円 )	2日目
13,322円 ( 14,654円 )	2日目
13,322円 ( 14,654円 )	2日目
13,322円 ( 14,654円 )	2日目
15,229円 ( 16,752円 )	2日目
15,229円 ( 16,752円 )	2日目
15,229円 ( 16,752円 )	2日目
15,229円 ( 16,752円 )	2日目

...

基本情報

基本情報

【特長】
・前後のパネルがビスで脱着可能なデスクトップケースです
・パネル用ビスは、落下防止型スリーブビスで、ビスの落下・紛失がしずらく、パネルの付け外し作業が容易です
・筐体内部は導通しており、静電・アース対策が出来るケースです
・高さ3サイズ・幅7サイズ・奥行7サイズ、計117サイズが選択可能なアルミケースです

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
