中継用端子台 WTBシリーズ
- 通常単価(税別)
- 438円～1,003円
- 税込単価
- 482円～1,103円
【特長】・WG・WGVシリーズに取付可能な端子台です・WG・WGVシリーズのボスにネジ止めで取付頂けま...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
外観寸法図
性能
1.定格 600V・35A
2.絶縁抵抗 DC500V・1000MΩ以上
3.耐電圧 AC2500V 1分
4.上昇温度 30℃以下
5.使用温度範囲 -40℃～+90℃
6.保存温度範囲 -40℃～+90℃
構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 基台 | 1 | PBT（UL94V-0） | ブラック |
| 2 | 導電版 | 1 | 真ちゅう | ニッケルメッキ |
| 3 | 結線ビス（M4×10） | 2×P個 | 鉄 | 三価クロメート |
| 4 | 記号版 | 1 | TPE | ホワイト |
| 5 | カバー | 1 | ポリカーボネート（UL94V-0） | 透明 |
| - | 取付ビス（バインドタッピング M4×10） | 2 | 鉄 | 三価クロメート |
WTB中継用端子台 ボックス対応図と外形図
■対応ボックス WG10-15-6・10-15-8
WTB-240-3P
WTB-240-7P
■対応ボックス WG15-16-6・15-16-8
WTB-240-6P
WTB-240-7P
■対応ボックス WG15-21-6・15-21-9
WTB-240-6P
WTB-240-10P
型番・寸法
| 型番 | P（端子極数） | A | B | WG・WGVシリーズ取付可能機種 |
|---|---|---|---|---|
| WTB-240-3P-FB | 3 | 56.5 | 46.5 | WG・WGV10-15-□（W方向） |
| WTB-240-6P-FB | 6 | 94.0 | 84.0 | WG・WGV15-16-□、WG・WGV15-21-□（W方向） |
| WTB-240-7P-FB | 7 | 106.5 | 96.5 | WG・WGV10-15-□、WG・WGV15-16-□（D方向） |
| WTB-240-10P-FB | 10 | 144.0 | 134.0 | WG・WGV15-21-□（D方向） |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
438円 ( 482円 ) | 2日目 |
749円 ( 824円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
1,003円 ( 1,103円 ) | 2日目 |
詳細情報
基本情報
【特長】
・WG・WGVシリーズに取付可能な端子台です
・WG・WGVシリーズのボスにネジ止めで取付頂けます
・汎用の中継端子台としてもご利用頂けます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

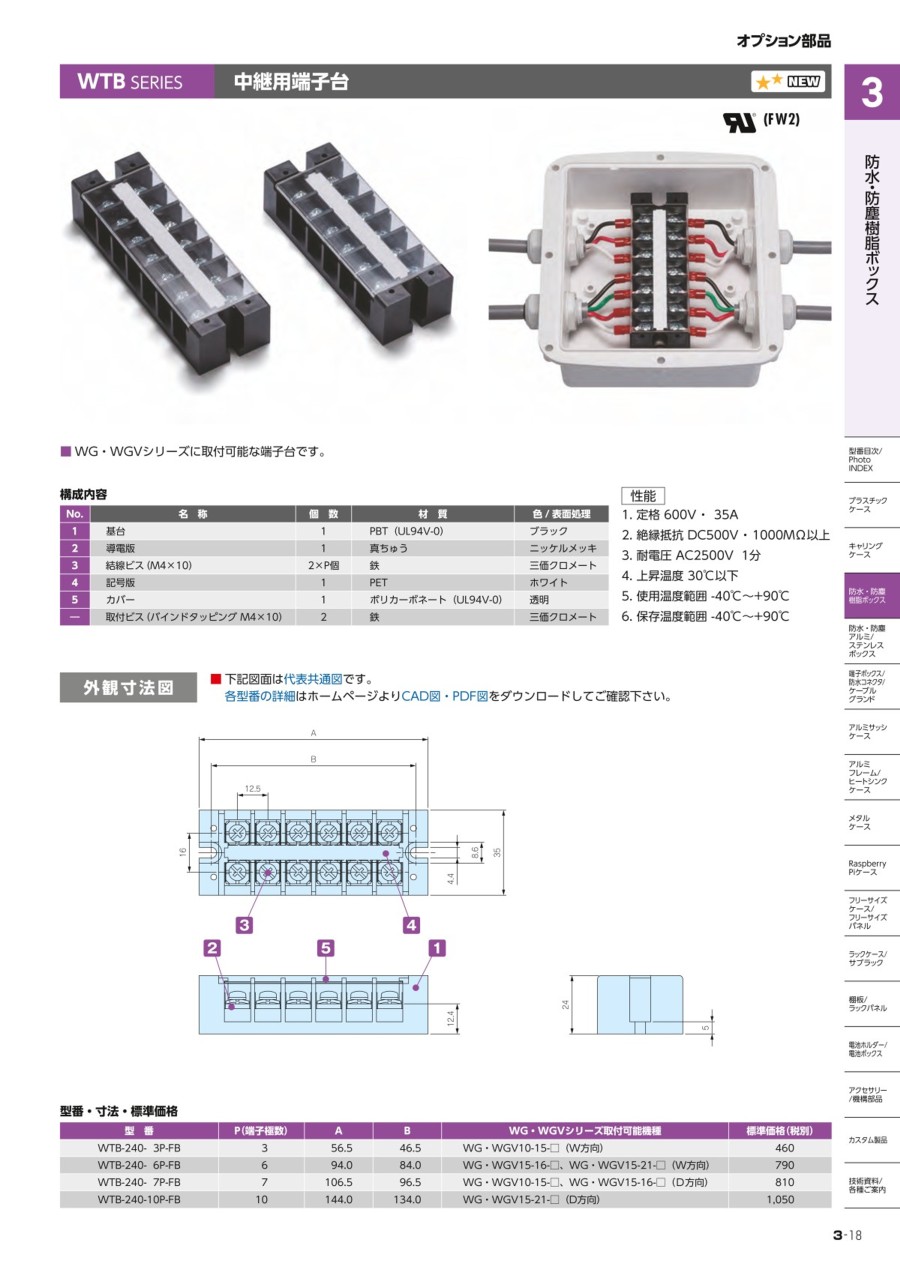

カタログ
