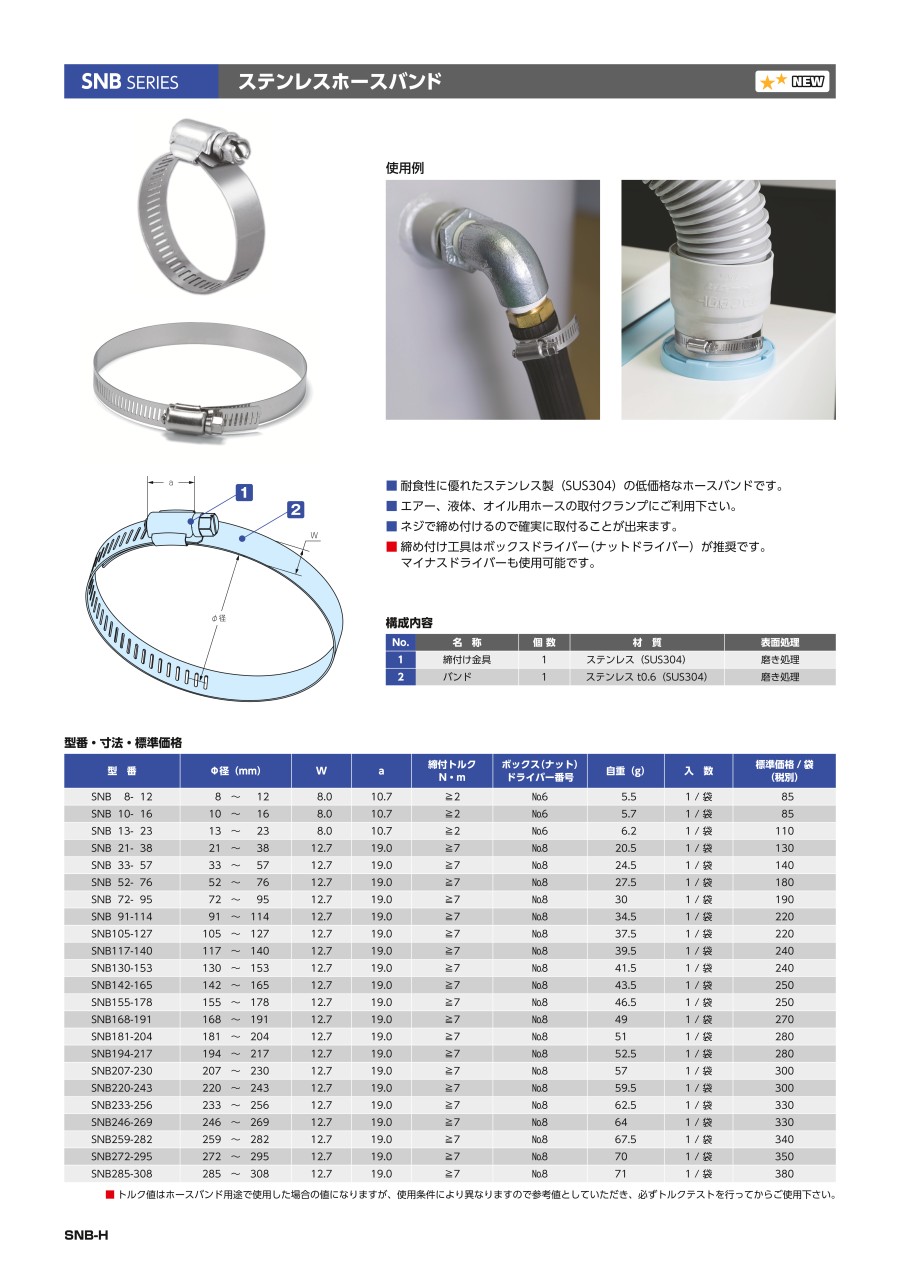

外形図

構成内容

No.	名称	個数	材質	表面処理
1	締付け金具	1	ステンレス（SUS304）	磨き処理
2	バンド	1	ステンレスt0.6（SUS304）	磨き処理

型番・寸法

型番	Φ径（mm）	W	a	締付トルク N・m	ボックス（ナット）ドライバー番号	自重（g）	入数
SNB8-12	8～12	8.0	10.7	≧2	No.6	5.5	1/袋
SNB10-16	10～16	8.0	10.7	≧2	No.6	5.7	1/袋
SNB13-23	13～23	8.0	10.7	≧2	No.6	6.2	1/袋
SNB21-38	21～38	12.7	19.0	≧7	No.8	20.5	1/袋
SNB33-57	33～57	12.7	19.0	≧7	No.8	24.5	1/袋
SNB52-76	52～76	12.7	19.0	≧7	No.8	27.5	1/袋
SNB72-95	72～95	12.7	19.0	≧7	No.8	30	1/袋
SNB91-114	91～114	12.7	19.0	≧7	No.8	34.5	1/袋
SNB105-127	105～127	12.7	19.0	≧7	No.8	37.5	1/袋
SNB117-140	117～140	12.7	19.0	≧7	No.8	39.5	1/袋
SNB130-153	130～153	12.7	19.0	≧7	No.8	41.5	1/袋
SNB142-165	142～165	12.7	19.0	≧7	No.8	43.5	1/袋
SNB155-178	155～178	12.7	19.0	≧7	No.8	46.5	1/袋
SNB168-191	168～191	12.7	19.0	≧7	No.8	49	1/袋
SNB181-204	181～204	12.7	19.0	≧7	No.8	51	1/袋
SNB194-217	194～217	12.7	19.0	≧7	No.8	52.5	1/袋
SNB207-230	207～230	12.7	19.0	≧7	No.8	57	1/袋
SNB220-243	220～243	12.7	19.0	≧7	No.8	59.5	1/袋
SNB233-256	233～256	12.7	19.0	≧7	No.8	62.5	1/袋
SNB246-269	246～269	12.7	19.0	≧7	No.8	64	1/袋
SNB259-282	259～282	12.7	19.0	≧7	No.8	67.5	1/袋
SNB272-295	272～295	12.7	19.0	≧7	No.8	70	1/袋
SNB285-308	285～308	12.7	19.0	≧7	No.8	71	1/袋

トルク値はホースバンド用途で使用した場合の値になりますが、使用条件により異なりますので参考値としていただき、必ずトルクテストを行ってからご使用下さい。

型番リスト

表示件数

型番

(mm)

最小発注数量

8	8～12	1個
8	10～16	1個
8	13～23	1個
12.7	21～38	1個
12.7	33～57	1個
12.7	52～76	1個
12.7	72～95	1個
12.7	91～114	1個
12.7	105～127	1個
12.7	117～140	1個
12.7	130～153	1個
12.7	142～165	1個
12.7	155～178	1個
12.7	168～191	1個
12.7	181～204	1個
12.7	194～217	1個
12.7	207～230	1個
12.7	220～243	1個
12.7	233～256	1個
12.7	246～269	1個
12.7	259～282	1個
12.7	272～295	1個
12.7	285～308	1個

通常単価(税別) (税込単価)	通常出荷日

78円 ( 86円 )	2日目
78円 ( 86円 )	2日目
98円 ( 108円 )	2日目
147円 ( 162円 )	2日目
165円 ( 182円 )	2日目
170円 ( 187円 )	2日目
184円 ( 202円 )	2日目
213円 ( 234円 )	2日目
213円 ( 234円 )	2日目
225円 ( 248円 )	2日目
225円 ( 248円 )	2日目
240円 ( 264円 )	2日目
240円 ( 264円 )	2日目
254円 ( 279円 )	2日目
268円 ( 295円 )	2日目
268円 ( 295円 )	2日目
283円 ( 311円 )	2日目
283円 ( 311円 )	2日目
311円 ( 342円 )	2日目
311円 ( 342円 )	2日目
325円 ( 358円 )	2日目
340円 ( 374円 )	2日目
354円 ( 389円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・耐食性に優れたステンレス製（SUS304）の低価格なホースバンドです
・ネジで締め付けるので確実に取付ることが出来ます

ご注意

エアー、液体、オイル用ホースの取付クランプにご利用下さい。
締め付け工具はボックスドライバー（ナットドライバー）が推奨です。マイナスドライバーも使用可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
