タカチ電機工業

ベントフィルター粘着材付きタイプ VE8シリーズ【1～96個入り】

カタログ |

通常単価(税別): 946円～21,341円

税込単価: 1,041円～23,475円

通常出荷日：2日目

【特長】・標準通気量が旧製品VSCシリーズより300mlアップし、3300mlになりました・周囲の温度...

ケース・ボックスの内側の面のみに設置し、メンブレンと粘着材側が外気側を向くようにして下さい。
充分な粘着力を出すまでに24時間必要です。ベントフィルターに負荷のかかるご使用は避けて下さい。又、水やその他異物が溜らないよう、ケース・ボックス側面にベントフィルターを取付て下さい。
取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄した後、製品の有効通気部の中央に触れないよう注意して貼り付けて下さい。
本製品は工業・電機製品の使用に限られます。食品・医薬品・化粧品・医療機器、それらの生産設備には使用出来ません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

断面図

テクニカルデータ

保護等級   ：防塵性 IP6X
                  防水性 IPX4、IPX7
標準通気量：3300ml/min/cm2（差圧=7kPa）
温度試験   ：-40℃～+100℃

構成内容

No.	名称	材質	色
1	粘着材	アクリル系粘着材	透明
2	メンブレン	ePTFE（延伸PTFE）撥油タイプ	白
3	支持材	PET不織布	白

使用例

粘着材タイプは、平面さえあれば場所を選ばず使用可能です。携帯機器の防水としても広く使用されています。

型番・寸法

型番	外径Φ	内径（有効通気部）Φ	標準厚さt	入数
VE80308	7.6	3.3	0.26	8/袋
VE80814	14.0	8.0	0.26	4/袋
VE81221	21.5	12.5	0.26	4/袋
VE80308-S	7.6	3.3	0.26	1シート96枚/袋
VE80814-S	14.0	8.0	0.26	1シート56枚/袋
VE81221-S	21.5	12.5	0.26	1シート20枚/袋

型番リスト

表示件数

型番

外径Φ	数量	最小発注数量

7.6	1個単位で注文可能	1個
7.6	1パック単位で注文可能	1パック 96個入り
14.0	1個単位で注文可能	1個
14.0	1パック単位で注文可能	1パック 56個入り
21.5	1個単位で注文可能	1個
21.5	1パック単位で注文可能	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	2日目
21,341円 ( 23,475円 )	2日目
946円 ( 1,041円 )	2日目
11,641円 ( 12,805円 )	2日目
946円 ( 1,041円 )	2日目
4,210円 ( 4,631円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・標準通気量が旧製品VSCシリーズより300mlアップし、3300mlになりました
・周囲の温度変化によるケース、ボックス内の圧力変化に対し、圧力を調整し筐体のシール部への負荷を軽減することが出来ます
・ベントフィルターの優れた通気性により、筐体内部の湿度を調整し、結露を低減します
・撥水性と撥油性に優れたメンブレンが、電子部品を水、腐食性の液体、塩分や粉塵から保護します
・粘着材付きタイプのため、簡単に取り付けが可能です
・粘着材の付きやすい平滑なプラスチック、金属面の取付が可能です

ご注意

ケース・ボックスの内側の面のみに設置し、メンブレンと粘着材側が外気側を向くようにして下さい。
充分な粘着力を出すまでに24時間必要です。ベントフィルターに負荷のかかるご使用は避けて下さい。又、水やその他異物が溜らないよう、ケース・ボックス側面にベントフィルターを取付て下さい。
取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄した後、製品の有効通気部の中央に触れないよう注意して貼り付けて下さい。
本製品は工業・電機製品の使用に限られます。食品・医薬品・化粧品・医療機器、それらの生産設備には使用出来ません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

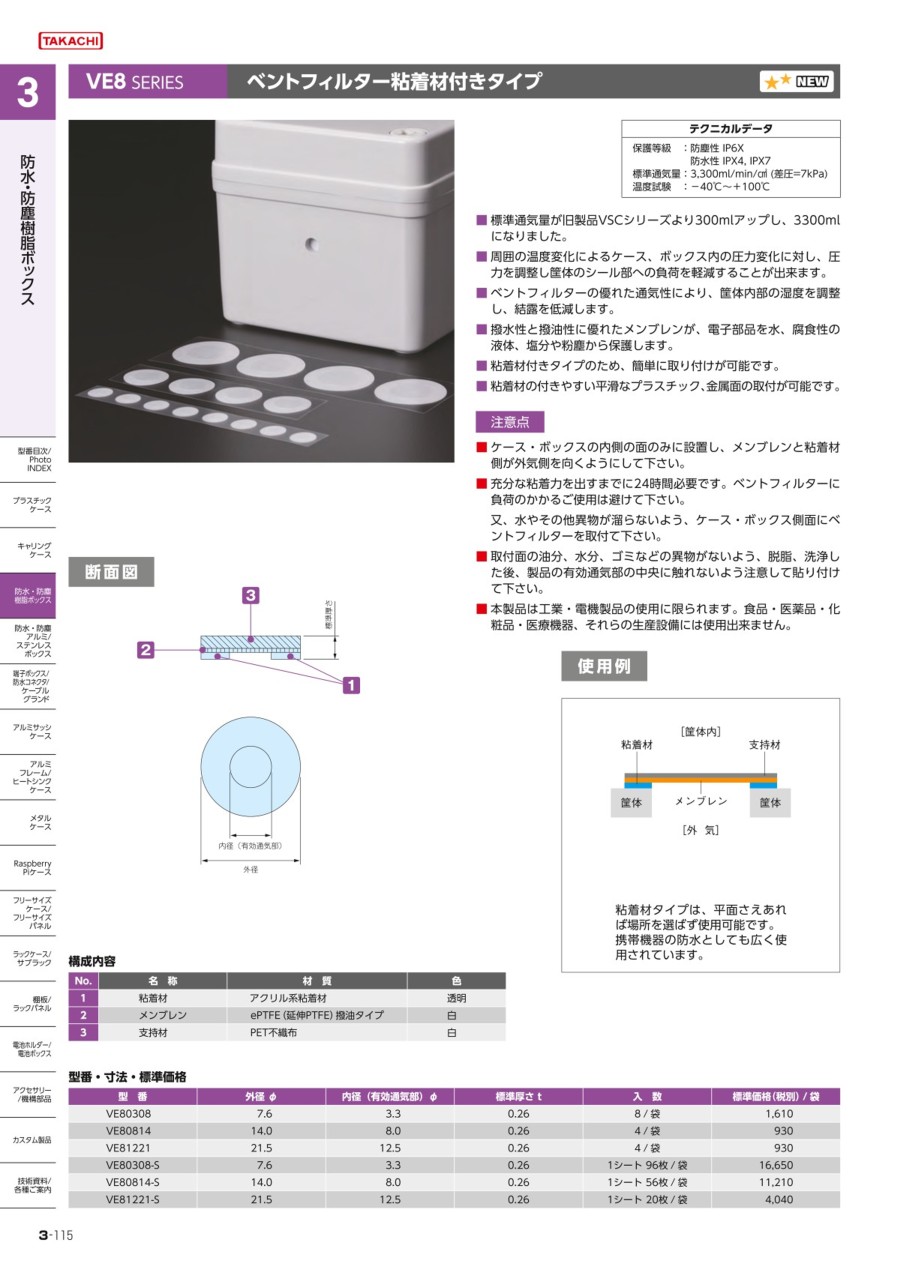

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
