取付ベース WGPシリーズ
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

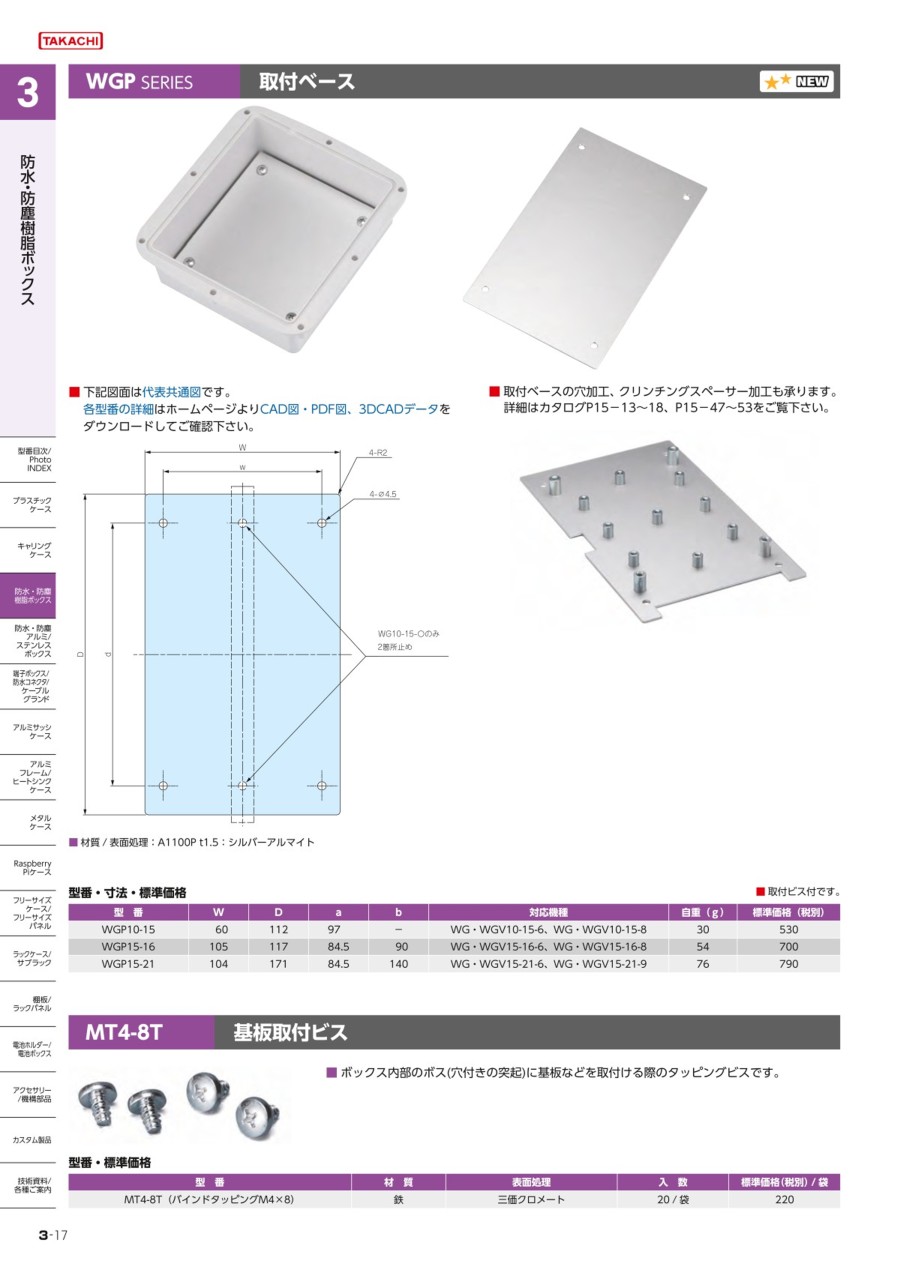

外形図
材質/表面処理：A1100P t1.5：シルバーアルマイト
型番・寸法
| 型番 | W | D | a | b | 対応機種 | 自重（g） |
|---|---|---|---|---|---|---|
| WGP10-15 | 60 | 112 | 97 | - | WG・WGV10-15-6、WG・WGV10-15-8 | 30 |
| WGP15-16 | 105 | 117 | 84.5 | 90 | WG・WGV15-16-6、WG・WGV15-16-8 | 54 |
| WGP15-21 | 104 | 171 | 84.5 | 140 | WG・WGV15-21-6、WG・WGV15-21-9 | 76 |
カタログ
取付ベース WGPシリーズのレビュー
この商品のレビューはありません
