ユニバーサル基板 PCBシリーズ
- 通常単価(税別)
- 138円～805円
- 税込単価
- 152円～886円
【特長】・両面スルーホール、2.54mmピッチのユニバーサル基板です・強度・耐...
詳細情報を確認する- 材質
- ガラスエポキシ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
商品情報
外形図
■下記図面は代表共通図です。
材質/表面処理：ガラスエポキシ（FR-4）/スルーホール 鉛フリーはんだ レジスト
取付例
SIC5-7-□にPCB32-53を取付け
型番・寸法
| 型番 | W | D | a | b | c | t | 取付ビスサイズ | 入数 |
|---|---|---|---|---|---|---|---|---|
| PCB32-53 | 32 | 53 | 25 | 47 | 2.5 | 1.2 | M2/M2.5 | 1 |
| PCB47-72 | 47 | 72 | 41 | 66 | 3.2 | 1.2 | M3 | 1 |
| PCB72-95 | 72 | 95 | 62 | 85 | 3.2 | 1.2 | M3 | 1 |
| PCB90-120 | 90 | 120 | 82 | 112 | 3.2 | 1.6 | M3 | 1 |
| PCB100-160 | 100 | 160 | 92 | 152 | 3.2 | 1.6 | M3 | 1 |
詳細情報
基本情報
【特長】
・両面スルーホール、2.54mmピッチのユニバーサル基板です
・強度・耐熱・絶縁性に優れたガラスエポキシ製でありながら、低価格な基板です
・四隅に取付穴があいているので、ビスやスペーサーでそのまま固定出来ます
・計5サイズからお選びいただけます。外形100×160mmはユーロ基板サイズです
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

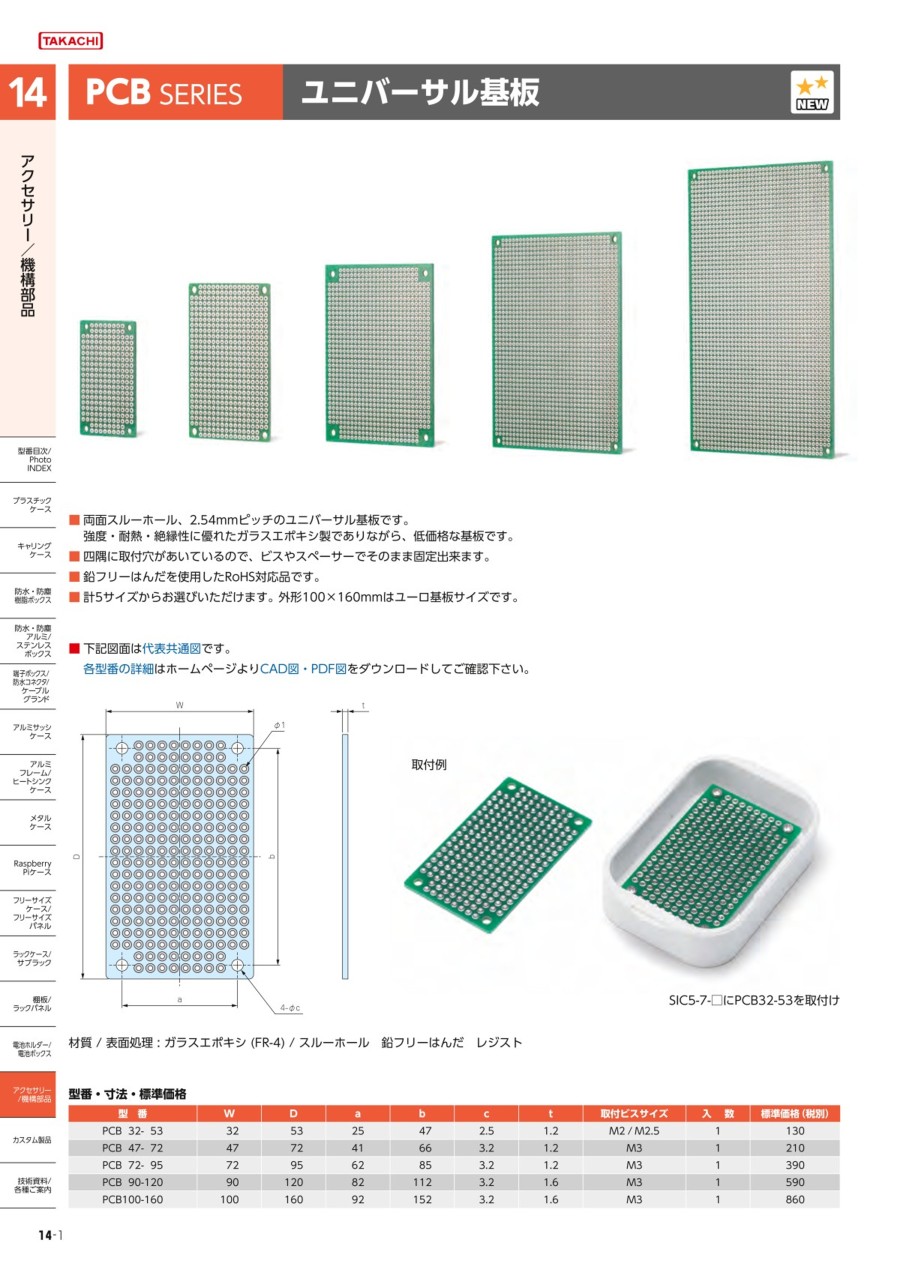

カタログ
