特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

構成内容

※製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。

No.	名称	個数	材質	色/表面処理
1	カバー	1	アルミ板 A1100P t1.0	表面メタリックシルバー塗装、裏面導通処理
2	シャーシ	1	アルミ板 A1100P t1.0	表面メタリックシルバー塗装、裏面導通処理
3	取付ビス（トラスM3×5）	4/6	-	ニッケルメッキ

※カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。

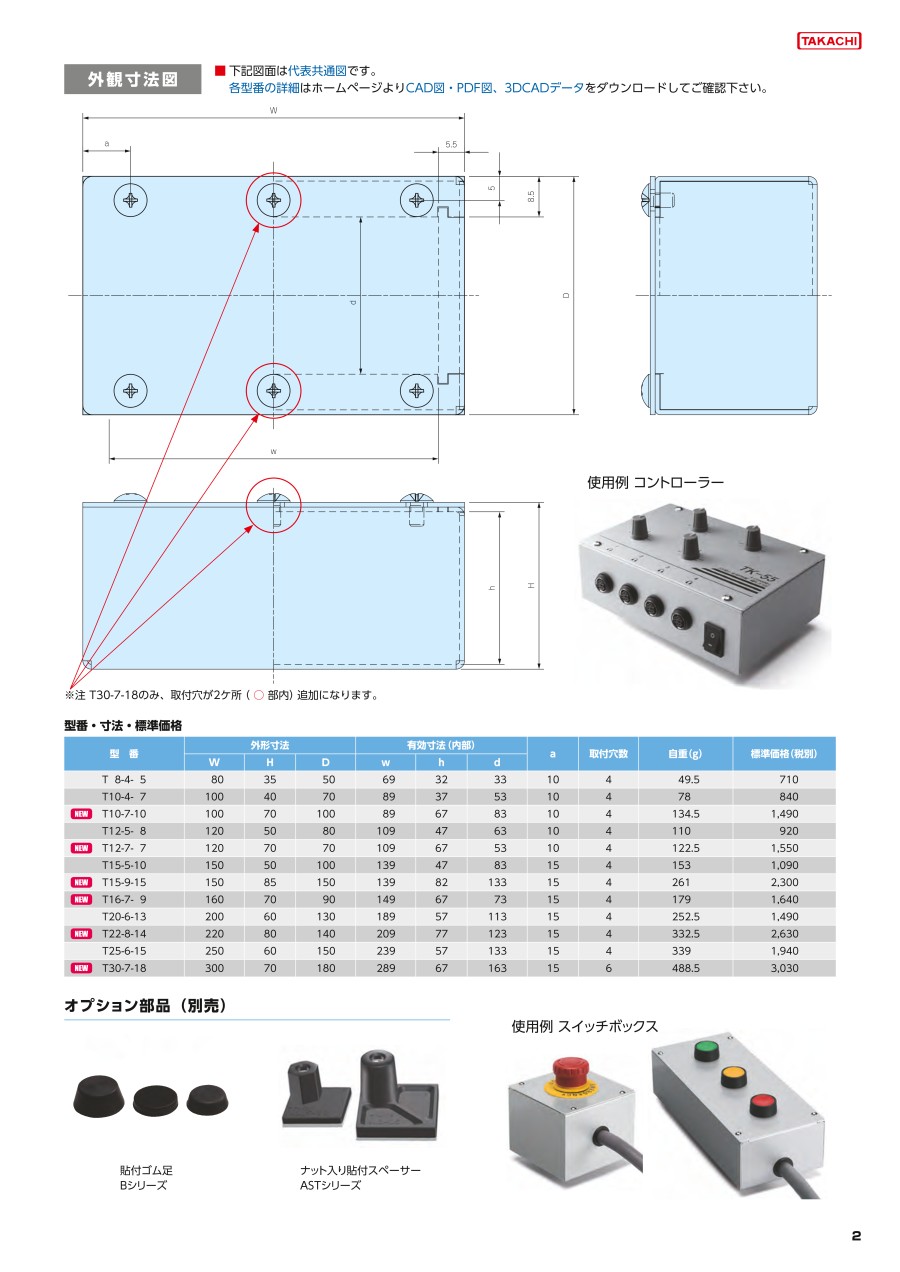

外形図

上記図面は代表共通図です。

規格表

型番	外形寸法			有効寸法（内部）			a	取付穴数	自重（g）
型番	W	H	D	w	h	d	a	取付穴数	自重（g）
T8-4-5	80	35	50	69	32	33	10	4	49.5
T10-4-7	100	40	70	89	37	53	10	4	78
T10-7-10	100	70	100	89	67	83	10	4	134.5
T12-5-8	120	50	80	109	47	63	10	4	110
T12-7-7	120	70	70	109	67	53	10	4	122.5
T15-5-10	150	50	100	139	47	83	15	4	153
T15-9-15	150	85	150	139	82	133	15	4	261
T16-7-9	160	70	90	149	67	73	15	4	179
T20-6-13	200	60	130	189	57	113	15	4	252.5
T22-8-14	220	80	140	209	77	123	15	4	332.5
T25-6-15	250	60	150	239	57	133	15	4	339
T30-7-18	300	70	180	289	67	163	15	6	488.5

使用例

コントローラー

スイッチボックス

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	最小発注数量

80	35	50	1個
100	40	70	1個
100	70	100	1個
120	50	80	1個
120	70	70	1個
150	50	100	1個
150	85	150	1個
160	70	90	1個
200	60	130	1個
220	80	140	1個
250	60	150	1個
300	70	180	1個

通常単価(税別) (税込単価)	通常出荷日

941円 ( 1,035円 )	2日目
1,095円 ( 1,205円 )	2日目
1,512円 ( 1,663円 )	2日目
1,221円 ( 1,343円 )	2日目
1,576円 ( 1,734円 )	2日目
1,438円 ( 1,582円 )	2日目
2,428円 ( 2,671円 )	2日目
1,678円 ( 1,846円 )	2日目
2,109円 ( 2,320円 )	2日目
2,798円 ( 3,078円 )	2日目
2,466円 ( 2,713円 )	2日目
3,165円 ( 3,482円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・平板カバー付のアルミシャーシです
・裏面導通処理のアルミ板を使用しています。内面が導通となりますので、アースやグランドが取り易くなります
・カバーの付け外しがしやすく、機器の組み込みやメンテナンスが容易な多用途ケースです

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
