パネルマウント マイクロ防水中継コネクタ THB381Eシリーズ
- 通常単価(税別)
- 1,921円～1,960円
- 税込単価
- 2,113円～2,156円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
【特長】・Φ14mm、全長57.5mmのコンパクトサイズのパネルマウント型防水コネクタです・指で押すだ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品仕様
構成内容
| No. | 名称 | 個数 | 材質 | 色 |
|---|---|---|---|---|
| 1 | プラグ | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 2 | ソケット | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 3 | ケーブルグランド | 1 | PA66（UL94V-2） | ブラック |
| 4 | ゴムブッシュ | 1 | TPE | グリーン |
| 5 | ナット | 1 | PA66（UL94V-2） | ブラック |
※PA66GF=「ポリアミド66グラスファイバー入り」の略称
定格
| 型番 | THB381E-2P-7・THB381E-2P-8 | THB381E-3P-7・THB381E-3P-8 |
|---|---|---|
| 定格電圧 | 400V AC（12V～60V DC） | 500V AC |
| 定格電流 | 10A AC/DC | 10A AC |
| 適合電線 | より線0.25mm2～1.0mm2 | より線0.25mm2～1.0mm2 |
| インパルス耐電圧 | 2.5kV | 2.5kV |
| 挿抜回数 | 100回 | 100回 |
端子配列
プラグ側（オス）
THB381E-2P-□
THB381E-3P-□
ソケット側（メス）
外形図
取付穴寸法
THB381E-2P-7
THB381E-3P-7
THB381E-2P-8
THB381E-3P-8
※上記図面は代表共通図です。
仕様
| 型番 | 適合ケーブル径 | 端子台極数 |
|---|---|---|
| THB381E-2P-7 | Φ5.5～Φ7.0 | 2P |
| THB381E-3P-7 | Φ5.5～Φ7.0 | 3P |
| THB381E-2P-8 | Φ7.0～Φ8.0 | 2P |
| THB381E-3P-8 | Φ7.0～Φ8.0 | 3P |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,921円 ( 2,113円 ) | 在庫品1日目当日出荷可能 |
1,921円 ( 2,113円 ) | 2日目 |
1,960円 ( 2,156円 ) | 2日目 |
1,960円 ( 2,156円 ) | 2日目 |

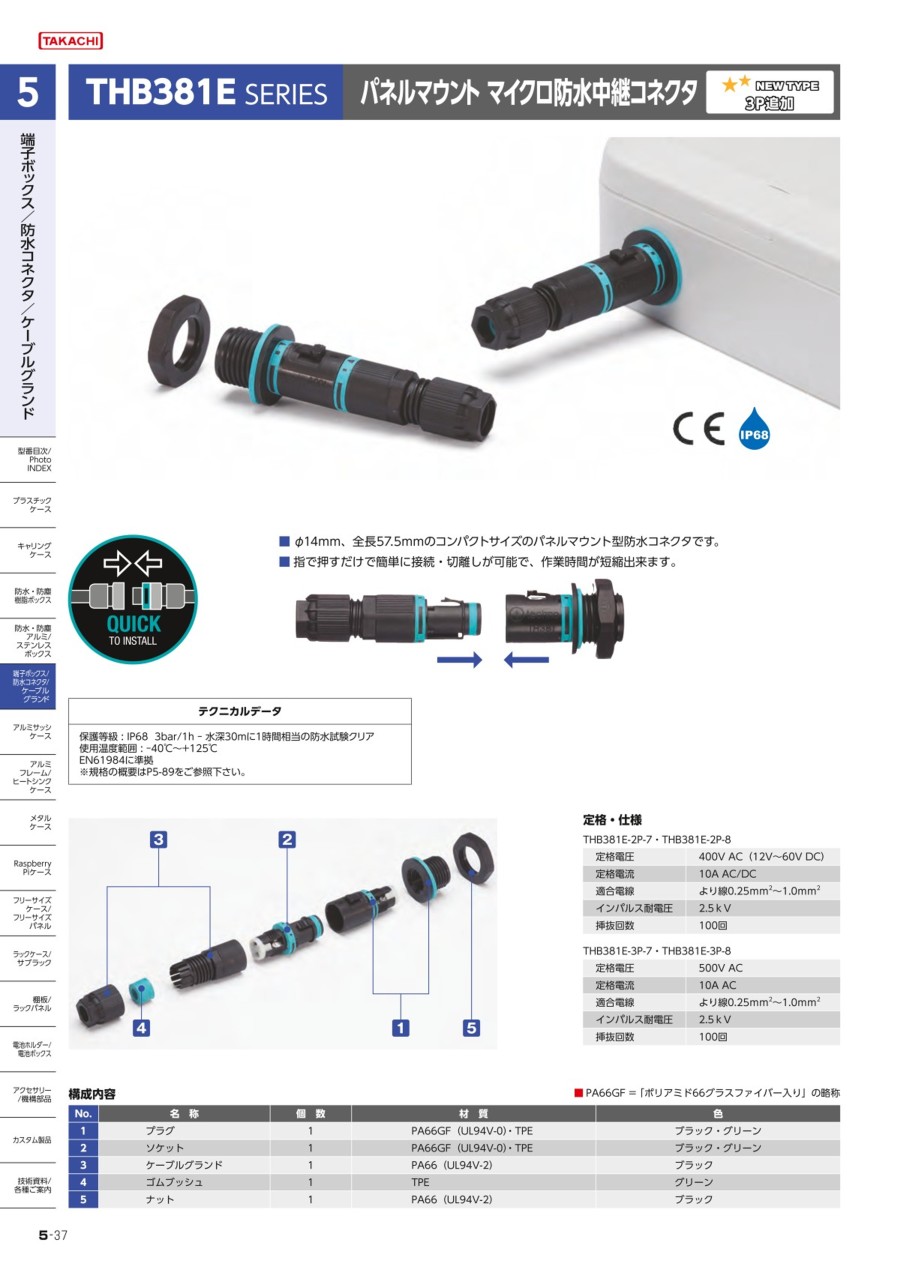

カタログ
