13	AC500/DC700	2	オス(プラグ)	10SL-4	前面取付	10SL	AC500V（r.m.s） / DC700V	D/MS3106A10SL-4S-BSS　【ストレートプラグ】	D/MS3106A10SL-4S（D190）　【ストレートプラグ】	D/MS3108A10SL-4S-BAS　【アングルプラグ】	1個
13	AC200/DC250	4	オス(プラグ)	14S-2	後面取付	14S	AC200V（r.m.s） / DC250V	D/MS3106A14S-2S-BSS　【ストレートプラグ】	D/MS3106A14S-2S（D190）　【ストレートプラグ】	-	1個
13	AC200/DC250	4	メス(ソケット)	14S-2	後面取付	14S	AC200V（r.m.s） / DC250V	D/MS3106A14S-2P-BSS　【ストレートプラグ】	D/MS3106A14S-2P（D190）　【ストレートプラグ】	-	1個
13	AC200/DC250	6	オス(プラグ)	14S-6	後面取付	14S	AC200V（r.m.s） / DC250V	D/MS3106A14S-6S-BSS　【ストレートプラグ】	D/MS3106A14S-6S（D190）　【ストレートプラグ】	-	1個
13	AC200/DC250、AC500/DC700	10	オス(プラグ)	18-1	後面取付	18	許容電圧の詳細についてはカタログを参照願います	D/MS3106A18-1S-BSS　【ストレートプラグ】	D/MS3106A18-1S（D190）　【ストレートプラグ】	D/MS3108A18-1S-BAS　【アングルプラグ】	1個
13	AC200/DC250、AC500/DC700	10	メス(ソケット)	18-1	後面取付	18	許容電圧の詳細についてはカタログを参照願います	D/MS3106A18-1P-BSS　【ストレートプラグ】	D/MS3106A18-1P（D190）　【ストレートプラグ】	D/MS3108A18-1P-BAS　【アングルプラグ】	1個
23	AC500/DC700	4	オス(プラグ)	18-10	後面取付	18	AC500V（r.m.s） / DC700V	D/MS3106A18-10S-BSS　【ストレートプラグ】	D/MS3106A18-10S（D190）　【ストレートプラグ】	D/MS3108A18-10S-BAS　【アングルプラグ】	1個
23	AC900/DC1250	4	メス(ソケット)	20-4	後面取付	20	AC900V（r.m.s） / DC1250V	D/MS3106A20-4P-BSS　【ストレートプラグ】	D/MS3106A20-4P（D190）　【ストレートプラグ】	D/MS3108A20-4P-BAS　【アングルプラグ】	1個
13	AC500/DC700	14	メス(ソケット)	20-27	後面取付	20	AC500V（r.m.s） / DC700V	D/MS3106A20-27P-BSS　【ストレートプラグ】	D/MS3106A20-27P（D190）　【ストレートプラグ】	D/MS3108A20-27P-BAS　【アングルプラグ】	1個
13	AC500/DC700	17	オス(プラグ)	20-29	後面取付	20	AC500V（r.m.s） / DC700V	D/MS3106A20-29S-BSS　【ストレートプラグ】	D/MS3106A20-29S（D190）　【ストレートプラグ】	D/MS3108A20-29S-BAS　【アングルプラグ】	1個
13	AC500/DC700	17	メス(ソケット)	20-29	後面取付	20	AC500V（r.m.s） / DC700V	D/MS3106A20-29P-BSS　【ストレートプラグ】	D/MS3106A20-29P（D190）　【ストレートプラグ】	D/MS3108A20-29P-BAS　【アングルプラグ】	1個
13	AC500/DC700	19	メス(ソケット)	22-14	後面取付	22	AC500V（r.m.s） / DC700V	D/MS3106A22-14P-BSS　【ストレートプラグ】	D/MS3106A22-14P（D190）　【ストレートプラグ】	D/MS3108A22-14P-BAS　【アングルプラグ】	1個
13	AC200/DC250	24	オス(プラグ)	24-28	後面取付	24	AC200V（r.m.s） / DC250V	D/MS3106A24-28S-BSS　【ストレートプラグ】	D/MS3106A24-28S（D190）　【ストレートプラグ】	D/MS3108A24-28S-BAS　【アングルプラグ】	1個
13	AC200/DC250	24	メス(ソケット)	24-28	後面取付	24	AC200V（r.m.s） / DC250V	D/MS3106A24-28P-BSS　【ストレートプラグ】	D/MS3106A24-28P（D190）　【ストレートプラグ】	D/MS3108A24-28P-BAS　【アングルプラグ】	1個
13	AC500/DC700	37	オス(プラグ)	28-21	後面取付	28	AC500V（r.m.s） / DC700V	D/MS3106A28-21S-BSS　【ストレートプラグ】	D/MS3106A28-21S（D190）　【ストレートプラグ】	D/MS3108A28-21S-BAS　【アングルプラグ】	1個

通常単価(税別) (税込単価)	通常出荷日

2,105円 ( 2,316円 )	9日目
1,816円 ( 1,998円 )	9日目
2,017円 ( 2,219円 )	9日目
2,167円 ( 2,384円 )	9日目
2,566円 ( 2,823円 )	9日目
2,800円 ( 3,080円 )	9日目
2,483円 ( 2,731円 )	7日目
2,917円 ( 3,209円 )	9日目
3,367円 ( 3,704円 )	9日目
3,172円 ( 3,489円 )	9日目
3,553円 ( 3,908円 )	9日目
4,552円 ( 5,007円 )	9日目
3,567円 ( 3,924円 )	9日目
3,984円 ( 4,382円 )	9日目
4,667円 ( 5,134円 )	9日目

詳細情報

基本情報

基本情報

MIL-DTL-5015規格に互換性があるハンダ付け結線用コネクタ。
【特長】
・インサートの各コンタクト端子間にバリアを設け、コンタクト間の沿面距離を長くして耐電圧性能を向上させています
・プラグシェル、レセプタクルシェルのいずれにもピンインサート、ソケットインサートを組み込み可能です
・D/MSA/Bシリーズで高電圧・高電流を使用する場合には、事故防止のため出力側をソケットコンタクト、入力側をピンコンタクトにすることをおすすめします
・プラグシェルにキー溝、レセプタクルシェルにキーがあり、同種のキー違いコネクタを並べて使用した場合は誤挿入が防止できます
・インサートに組込まれたコンタクトのソルダーカップは一定方向に揃えてあり結線が容易にできます
・金属製の堅牢な筐体
・UL規格認定、C-UL規格認定（ファイル NO.E72124）
・12種類のシェルサイズと5種類のコンタクトの組み合わせにより、73種類にも及ぶインサート配列を実現
【用途】
・多種のインサート配列により産業機械や工作機械、計測機器などの電子機器まで幅広く使用可能

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

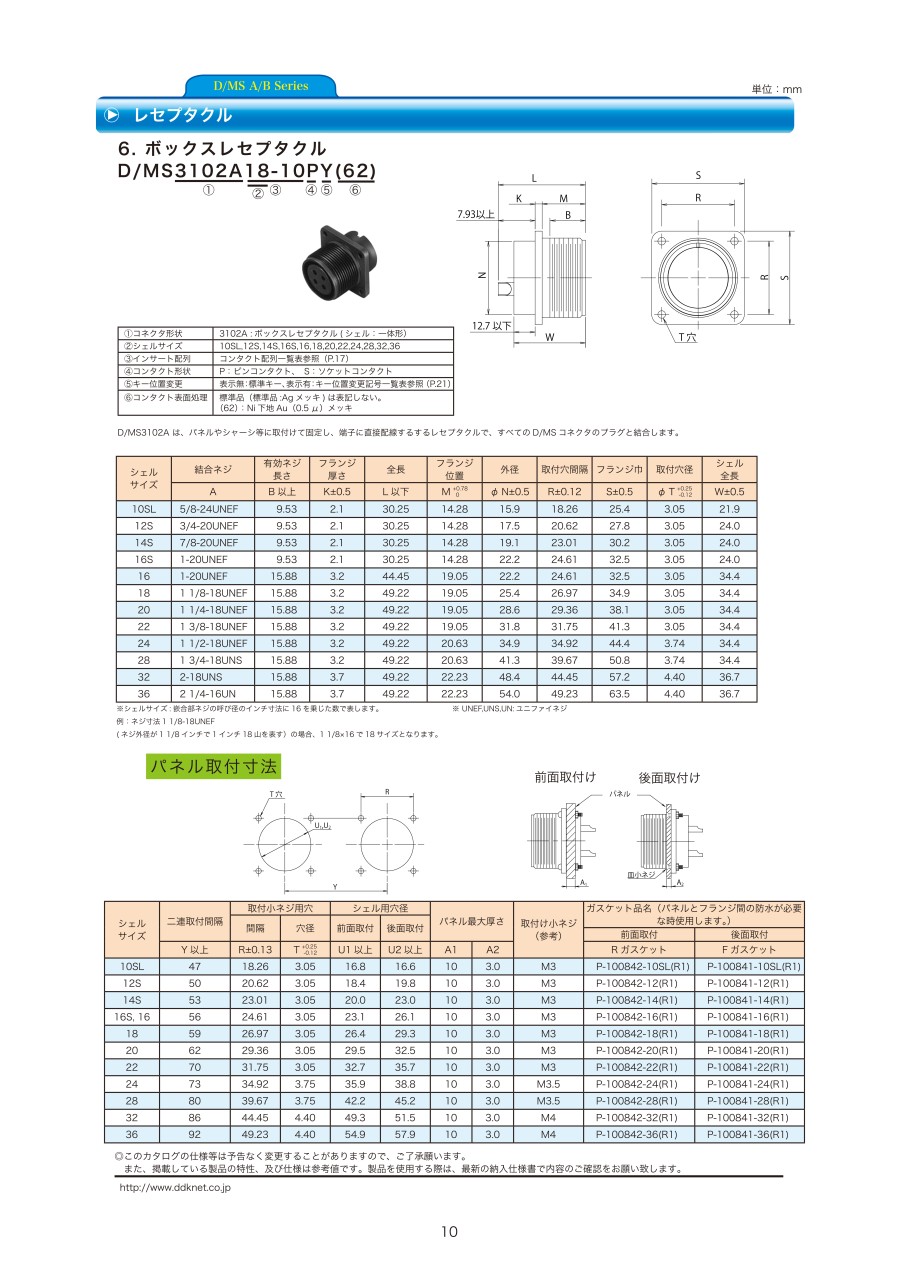

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
