スペースヒーター用 汎用 放熱拡散板・遮熱板
- 通常単価(税別)
- 3,346円～5,635円
- 税込単価
- 3,681円～6,199円
【特長】・放熱板：空気の上昇気流（熱対流）を妨げず（滞留させず）、盤内の広い空...
詳細情報を確認する- 種別
- 周辺部品
- 用途 (盤用ヒーター)
- ヒータ用放熱拡散板・遮熱板
- 材質
- SUS304（t=1mm）
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- スペースヒーターに併設し、ヒーターからの熱影響の抑制にご使用ください。
未確定：候補が10型番あります。
商品情報
スペースヒーター用汎用放熱拡散板・遮熱板の詳細
外観
使用例
●放熱拡散板は、
（1）盤壁面 縦方向に取り付けたヒーター用
（2）盤壁面 横方向に取り付けたヒーター用
（3）盤底面など水平取り付けしたヒーター用
の取り付け方3種に対応したものを取り揃えています。
●遮熱板は、
（4）ヒーター側面に近い部品を保護する
1種に3サイズをご用意しています。
（1）盤壁面 縦方向に取り付けたヒーター用
（2）盤壁面 横方向に取り付けたヒーター用
（3）盤底面など水平取り付けしたヒーター用
の取り付け方3種に対応したものを取り揃えています。
●遮熱板は、
（4）ヒーター側面に近い部品を保護する
1種に3サイズをご用意しています。
寸法図
放熱拡散板・遮熱板 一覧
■放熱拡散板 一覧
| - | ※ | 品番 | 全長 L（mm） | ピッチ P（mm） | 対応するヒーター部カバー長さ（mm） | |||
|---|---|---|---|---|---|---|---|---|
| 標準タイプ | サーモスタット付等 | |||||||
| （1）壁面縦取付用 | A | SHC-HK-H70 | 70 | - | 30 | 2点固定 | 全品種対応 | |
| （2）壁面横取付用 | B | SHC-HK-H160 | 160 | 小 | 50 | 3点固定 | 120／130／145／160 | - |
| C | SHC-HK-H280 | 280 | 中 | 110 | 3点固定 | 190／205／220／280 | 285／215 | |
| D | SHC-HK-H430 | 430 | 大 | 185 | 3点固定 | 430 | 530／380／320 | |
| （3）水平取付用 | E | SHC-HK-P160 | 160 | 小 | 100 | 2点固定 | 120／130／145／160 | - |
| F | SHC-HK-P280 | 280 | 中 | 110 | 3点固定 | 190／205／220／280 | 285／215 | |
| G | SHC-HK-P430 | 430 | 大 | 185 | 3点固定 | 430 | 530／380／320 | |
■遮熱板 一覧
| - | ※ | 品番 | 全長 L（mm） | ピッチ P（mm） | 対応するヒーター部カバー長さ（mm） | |||
|---|---|---|---|---|---|---|---|---|
| 標準タイプ | サーモスタット付等 | |||||||
| （4）側面遮熱用 | H | SHC-HK-L160 | 160 | 小 | 50 | 3点固定 | 120／130／145／160 | - |
| I | SHC-HK-L280 | 280 | 中 | 110 | 3点固定 | 190／205／220／280 | 285／215 | |
| J | SHC-HK-L430 | 430 | 大 | 185 | 3点固定 | 430 | 530／380／320 | |
ヒーター適合表
| 適合するヒーターの品番 （品番冒頭+数字4桁） + （品番末尾） | SHC2-□ SHC4-□ SHCK2-□ SHCK4-□ | -S -AS -LED -TC -T | SHC2-□ SHC4-□ SHCK2-□ SHCK4-□ | -OH -OH-TC -OH-TCS | SHCM2-□ SHCM4-□ | SHCM2-□ SHCM4-□ | -OH | SSH-□ TSSH-□ | |||
| □・・・数字4桁 | ヒーター種別 | 標準タイプ | 標準タイプ サーモスタット付 | ミニマムタイプ | ミニマムタイプ サーモスタット付 | シーズタイプ | |||||
| 用途 | 品番 | 全長 L（mm） | ピッチ P（mm） | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 放熱拡散板 | |||||||||||
| （1）壁面縦 取付用 | SHC-HK-H70 | 70 | 30 | 全品種対応 | |||||||
| （2）璧面横 取付用 | SHC-HK-H160 | 160 | 50 | - | - | 1103／1105／1110 2203／2205／2210 | - | - | |||
| SHC-HK-H280 | 280 | 110 | 1103／1105／1110 2205／2210 | - | 1120／2220 | 1103／1105／1110 1120／2203／2205 2210／2220 | 1105／1110／1120 2215／2220／1108 | ||||
| SHC-HK-H430 | 430 | 185 | 1120／2220 | 1103／1105／1110 1120／2205／2210 2220 | - | - | - | ||||
| （3）水平 取付用 | SHC-HK-P160 | 160 | 100 | - | - | 1103／1105／1110 2203／2205／2210 | - | - | |||
| SHC-HK-P280 | 280 | 110 | 1103／1105／1110 2205／2210 | - | 1120／2220 | 1103／1105／1110 1120／2203／2205 2210／2220 | 1105／1110／1120 2215／2220／1108 | ||||
| SHC-HK-P430 | 430 | 185 | 1120／2220 | 1103／1105／1110 1120／2205／2210 2220 | - | - | - | ||||
| 用途 | 品番 | 全長 L（mm） | ピッチ P（mm） | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | □に入る 数字4桁 | |||
| 遮熱板 | |||||||||||
| （4）側面 遮熱用 | SHC-HK-L160 | 160 | 50 | - | - | 1103／1105／1110 2203／2205／2210 | - | - | |||
| SHC-HK-L280 | 280 | 110 | 1103／1105／1110 2205／2210 | - | 1120／2220 | 1103／1105／1110 1120／2203／2205 2210／2220 | 1105／1110／1120 2215／2220／1108 | ||||
| SHC-HK-L430 | 430 | 185 | 1120／2220 | 1103／1105／1110 1120／2205／2210 2220 | - | - | - | ||||
※ヒーターは別売です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,346円 ( 3,681円 ) | 3日目 |
3,808円 ( 4,189円 ) | 3日目 |
4,037円 ( 4,441円 ) | 3日目 |
4,266円 ( 4,693円 ) | 3日目 |
3,808円 ( 4,189円 ) | 3日目 |
4,037円 ( 4,441円 ) | 3日目 |
4,266円 ( 4,693円 ) | 3日目 |
4,027円 ( 4,430円 ) | 3日目 |
4,607円 ( 5,068円 ) | 3日目 |
5,635円 ( 6,199円 ) | 3日目 |
詳細情報
基本情報
【特長】
・放熱板：空気の上昇気流（熱対流）を妨げず（滞留させず）、盤内の広い空間へ誘導することで、ヒーター上方に設置の各種部品の温度上昇を抑制します
・遮熱板：ヒーターからの輻射熱を遮り、ヒーター側面部の各種部品の温度上昇を抑制します
【材質】
・SUS304 t=1mm
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- スペースヒーターに併設し、ヒーターからの熱影響の抑制にご使用ください。

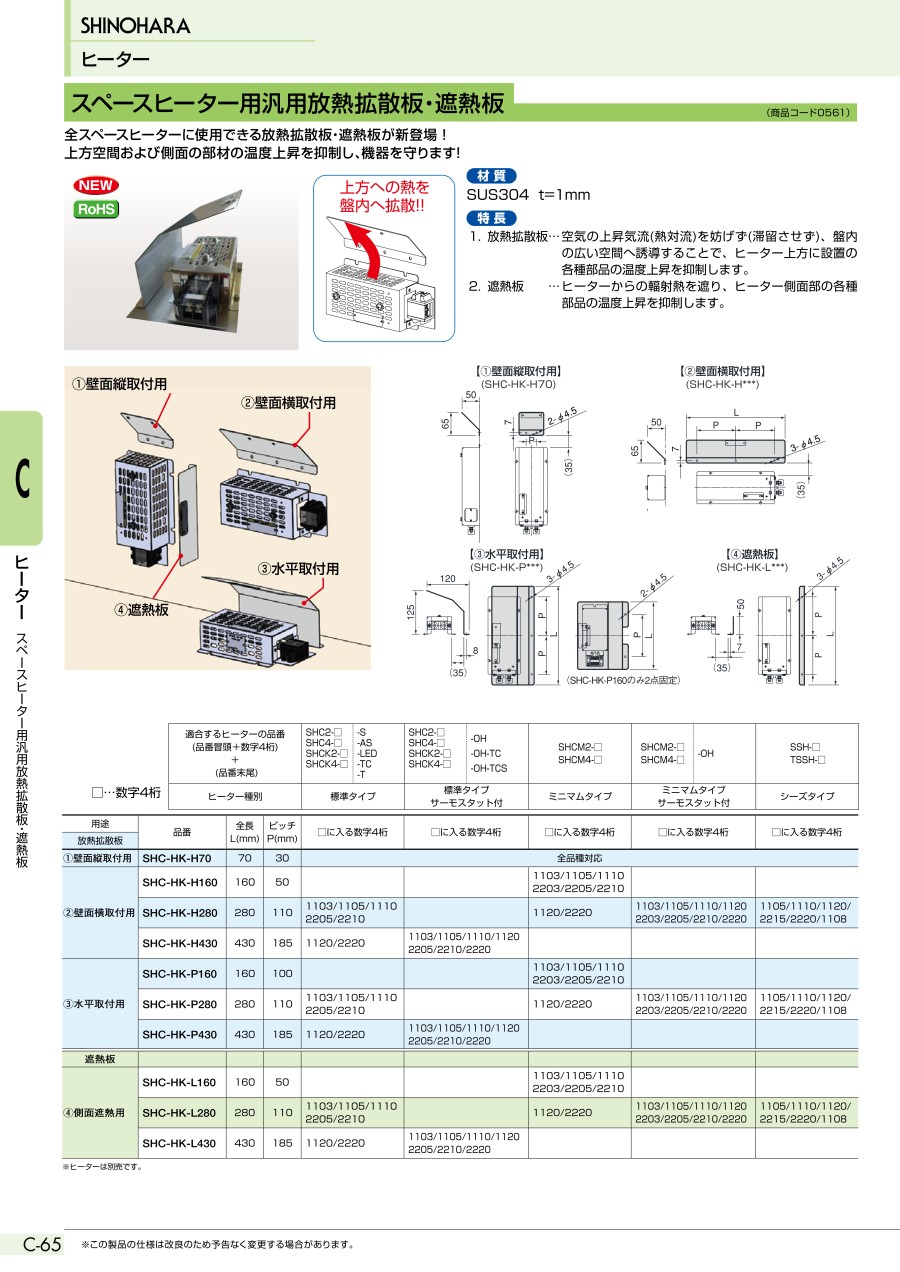

カタログ
