篠原電機

スペースヒーターミニマムタイプ2点止め用放熱板・遮熱板

カタログ |

通常単価(税別): 4,830円～6,449円

税込単価: 5,313円～7,094円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・放熱板：上面のパンチング穴により、一部熱を逃がします。作業者の手や落...

種別
周辺部品
材質
鋼板（t=1.2mm）
表面処理
電気亜鉛メッキ三価クロメート処理仕上

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
スペースヒーターSHCM2シリーズに併設し、ヒーターからの熱影響の抑制にご使用ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スペースヒーターミニマムタイプ2点止め用放熱拡散板・遮熱版の詳細

外観

外形図

ヒーター適合表

品番		適用ヒーター	W	D	H	OUTLINE
放熱板	遮熱板	適用ヒーター	W	D	H	OUTLINE
SHC2-R-P180	SHC2-I-P180	SHCM2-1103 SHCM2-2203 SHCM2-1105 SHCM2-2205	180	90	82.2	【A】
SHC2-R-P215	SHC2-I-P215	SHCM2-1110 SHCM2-2210	215
SHC2-R-P275	SHC2-I-P275	SHCM2-1120S SHCM2-2220S	275
SHC2-R-H190	SHC2-I-H190	SHCM2-1103 SHCM2-2203 SHCM2-1105 SHCM2-2205	190	60	110	【B】
SHC2-R-H235	SHC2-I-H235	SHCM2-1110 SHCM2-2210	235
SHC2-R-H345	SHC2-I-H345-1^（※1） SHC2-I-H345-2^（※1）	SHCM2-1120S SHCM2-2220S	345
SHC2-R-V210	SHC2-I-V210	SHCM2-1103 SHCM2-2203 SHCM2-1105 SHCM2-2205	90	60	210	【C】
SHC2-R-V235	SHC2-I-V235	SHCM2-1110 SHCM2-2210			235
SHC2-R-V295	SHC2-I-V295	SHCM2-1120S SHCM2-2220S			295

※ヒーターは別売です。

型番リスト

表示件数

型番

幅×高さ×長さ

(mm)

適用機種

仕様

種類

最小発注数量

60×110×190	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	壁面取付（横）用/PL銘板（上面）	遮熱板	1個
60×110×235	SHCM2-1110/SHCM2-2210	壁面取付（横）用/PL銘板（上面）	遮熱板	1個
60×110×345	SHCM2-1120S/SHCM2-2220S	壁面取付（横）用/PL銘板（上面）	遮熱板	1個
60×110×345	SHCM2-1120S/SHCM2-2220S	壁面取付（横）用/PL銘板（正面）	遮熱板	1個
90×82.2×180	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	水平位置取付用/PL銘板（上面）	遮熱板	1個
90×82.2×215	SHCM2-1110/SHCM2-2210	水平位置取付用/PL銘板（上面）	遮熱板	1個
90×82.2×275	SHCM2-1120S/SHCM2-2220S	水平位置取付用/PL銘板（上面）	遮熱板	1個
60×210×90	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	壁面取付（縦）用/PL銘板（上面）	遮熱板	1個
60×235×90	SHCM2-1110/SHCM2-2210	壁面取付（縦）用/PL銘板（上面）	遮熱板	1個
60×295×90	SHCM2-1120S/SHCM2-2220S	壁面取付（縦）用/PL銘板（上面）	遮熱板	1個
60×110×190	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	壁面取付（横）用/PL銘板（上面）	放熱板	1個
60×110×235	SHCM2-1110/SHCM2-2210	壁面取付（横）用/PL銘板（上面）	放熱板	1個
60×110×345	SHCM2-1120S/SHCM2-2220S	壁面取付（横）用/PL銘板（上面）	放熱板	1個
90×82.2×180	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	水平位置取付用/PL銘板（上面）	放熱板	1個
90×82.2×215	SHCM2-1110/SHCM2-2210	水平位置取付用/PL銘板（上面）	放熱板	1個
90×82.2×275	SHCM2-1120S/SHCM2-2220S	水平位置取付用/PL銘板（上面）	放熱板	1個
60×210×90	SHCM2-1103/SHCM2-2203/SHCM2-1105/SHCM2-2205	壁面取付（縦）用/PL銘板（上面）	放熱板	1個
60×235×90	SHCM2-1110/SHCM2-2210	壁面取付（縦）用/PL銘板（上面）	放熱板	1個
60×295×90	SHCM2-1120S/SHCM2-2220S	壁面取付（縦）用/PL銘板（上面）	放熱板	1個

通常単価(税別) (税込単価)	通常出荷日

5,175円 ( 5,693円 )	3日目
5,530円 ( 6,083円 )	3日目
6,325円 ( 6,958円 )	3日目
6,325円 ( 6,958円 )	3日目
4,830円 ( 5,313円 )	3日目
5,070円 ( 5,577円 )	3日目
5,405円 ( 5,946円 )	3日目
5,405円 ( 5,946円 )	3日目
5,645円 ( 6,210円 )	3日目
6,210円 ( 6,831円 )	3日目
5,300円 ( 5,830円 )	3日目
5,645円 ( 6,210円 )	3日目
6,449円 ( 7,094円 )	3日目
4,945円 ( 5,440円 )	3日目
5,175円 ( 5,693円 )	3日目
5,530円 ( 6,083円 )	3日目
5,530円 ( 6,083円 )	3日目
5,750円 ( 6,325円 )	3日目
6,325円 ( 6,958円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・放熱板：上面のパンチング穴により、一部熱を逃がします。作業者の手や落下物等が高温の熱源の接触リスクを軽減します
・遮熱板：上面にパンチング穴がなく、熱対流を遮ることにより、ヒーター上方への熱影響を抑制します
【材質】
・鋼板 t=1.2mm 電気亜鉛メッキ三価クロメート処理仕上（環境に配慮した電気亜鉛めっき三価クロメート処理仕品です）

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
スペースヒーターSHCM2シリーズに併設し、ヒーターからの熱影響の抑制にご使用ください。

カタログ

商品TOP

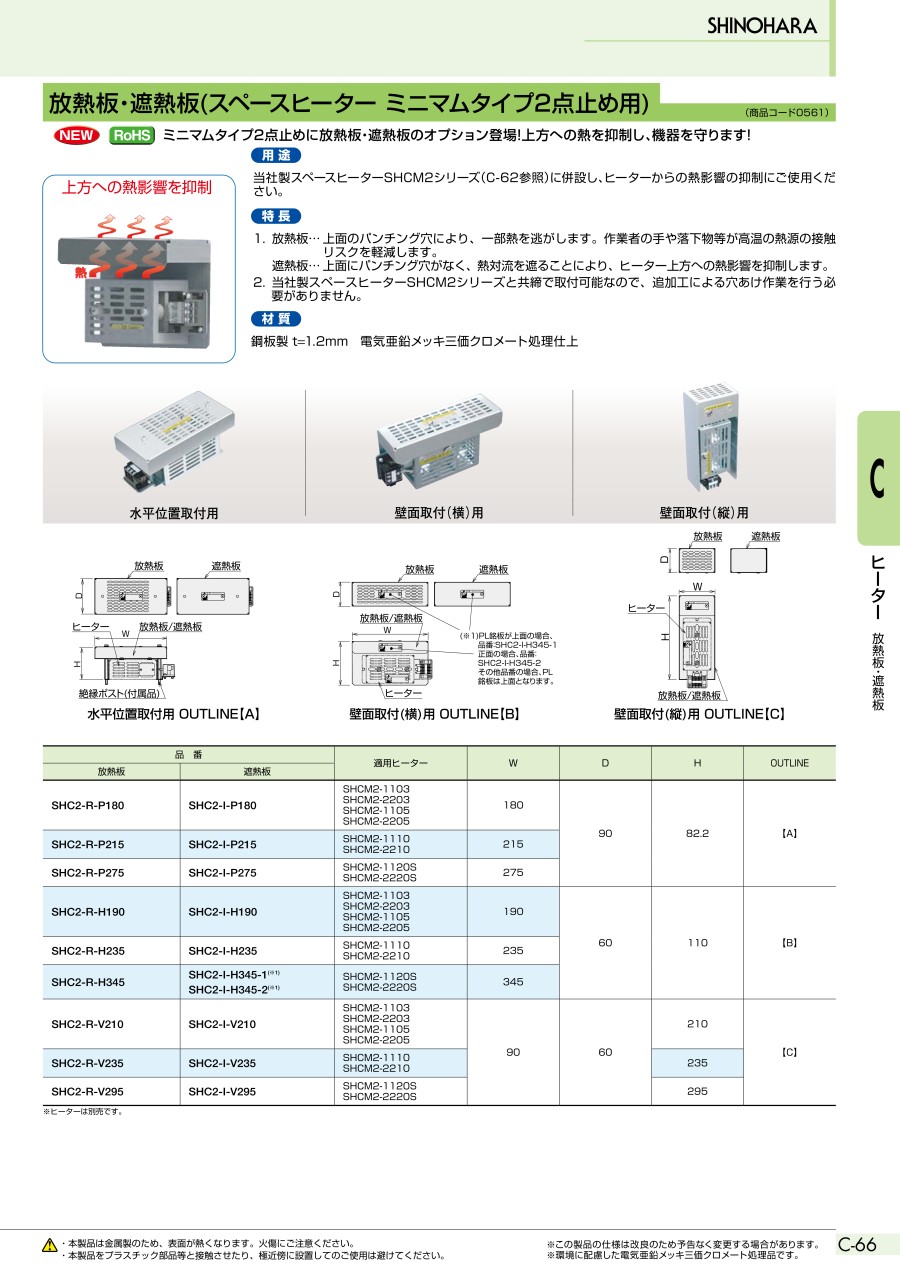

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
