HDMI→3G/HD/SD-SDIコンバーター
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
VC840の仕様・寸法情報
変換前通信方式
パラレル
主従極数
1:N
寸法 縦(mm)
31
寸法 横(mm)
122
寸法 奥行き(mm)
107
変換後通信方式
シリアル
延長距離(m)
～500
コネクター仕様
HDMI タイプA、BNC、RCA メス
電源仕様
電源アダプター
延長距離詳細(m)
300
商品仕様
| デバイス接続数 | 1 |
| ビデオ入力 | |
| インターフェース | HDMIタイプA メス×1 |
| インピーダンス | 100 Ω |
| ビデオ出力 | |
| インターフェース | BNC×2 |
| インピーダンス | 75 Ω |
| 最大距離 | ディスプレイとの最大距離： 3G-SDI：90 m HD-SDI：150 m SD-SDI：300 m |
| オーディオ | |
| 出力 | アナログ： RCA メス×2 デジタル（光同軸オーディオ）： RCA メス×1 |
| SDIフォーマット | SD-SDI (SMPTE 259M、最大270Mbps) HD-SDI (SMPTE 292M、 296M、最大1.485Gbps) 3G-SDI (SMPTE 424M、 425M level A、 最大2.97Gbps) |
| 解像度 | |
| 対応解像度 | NTSC@59.96Hz、PAL@50Hz、 720p@50/59.94/60Hz、 1080i@50/59.94/60Hz、 1080p@23.97/24/25/29.97/30/50/59.94/60Hz |
| 最大データ伝送速度 | 2.97 Gbps |
| 最大ピクセルクロック | 148.5 MHz |
| EDID設定 | 学習 |
| スイッチ | |
| 選択モード | EDIDモード：DIPスイッチ×2 |
| LED | |
| 信号 | グリーン×1 |
| 電源 | レッド×1 |
| 電源入力 | |
| 電源アダプター | 入力：AC100～240V 50/60Hz 出力：DC5V 2.6A アダプター型番はサポート＆ダウンロードの「電源アダプター対応表」ページをご覧ください。 |
| コネクター | |
| 電源 | ロック式DC電源ジャック×1 |
| 消費電力 | DC5V:3.225WBTU |
| 動作環境 | |
| 動作温度 | 0～40°C |
| 保管温度 | -20～60°C |
| 湿度 | 20～90%RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 0.29 kg ( 0.64 lb ) |
| サイズ(W×D×H) | 122×107×31 mm |
| 同梱品 | 電源アダプター×1 クイックスタートガイド×1 |
サポートとダウンロード：こちら
詳細情報
基本情報
VC840は、HDMI信号を3G/HD/SD-SDI信号にリアルタイムで変換するプロフェッショナル向けのコンバーターです。
- オーディオ/ビデオ信号の変換による信号の損失を防ぎながら、HDMI入力信号を3G/HD/SD-SDIフォーマットへとリアルタイムに変換
- 出力オーディオは、アナログステレオオーディオと光同軸デジタルオーディオに対応
- HDMI(Deep Color)準拠
- LEDインジケーター - 電源と信号の状態を表示
- SDI最大延長距離 - 3G-SDIは90m、HD-SDIは150m、SD-SDIは300m (RG6ケーブル使用時）
- 対応SDIフォーマット
・SD-SDI (SMPTE 259M、最大270Mbps)
・HD-SDI (SMPTE 292M、296M、最大1.485Gbps)
・3G-SDI（SMPTE 424M、425M、レベルA、最大2.97Gbps) - 対応解像度 - NTSC@59.96Hz、PAL@50Hz、720p@50/59.94/60Hz、 1080i@50/59.94/60Hz、1080p@23.97/24/25/29.97/30/50/59.94/60Hz
- 48kHz 8chオーディオ対応
- 2分配用に低ジッターSDI出力ポートを2ポート搭載
- 3G/HD/SD-SDI信号自動検知機能搭載
- カスケード接続時にはSDI信号をリクロックするため、長距離伝送が可能
- 固定式電源コネクターで、セキュアな通信を実現
- 選択可能なEDIDモードおよびEDID学習モード機能搭載
* HDCP非対応であるため、HDCPコンテンツ(著作権保護のコピーガードが掛かった映像)は表示、延長できません。

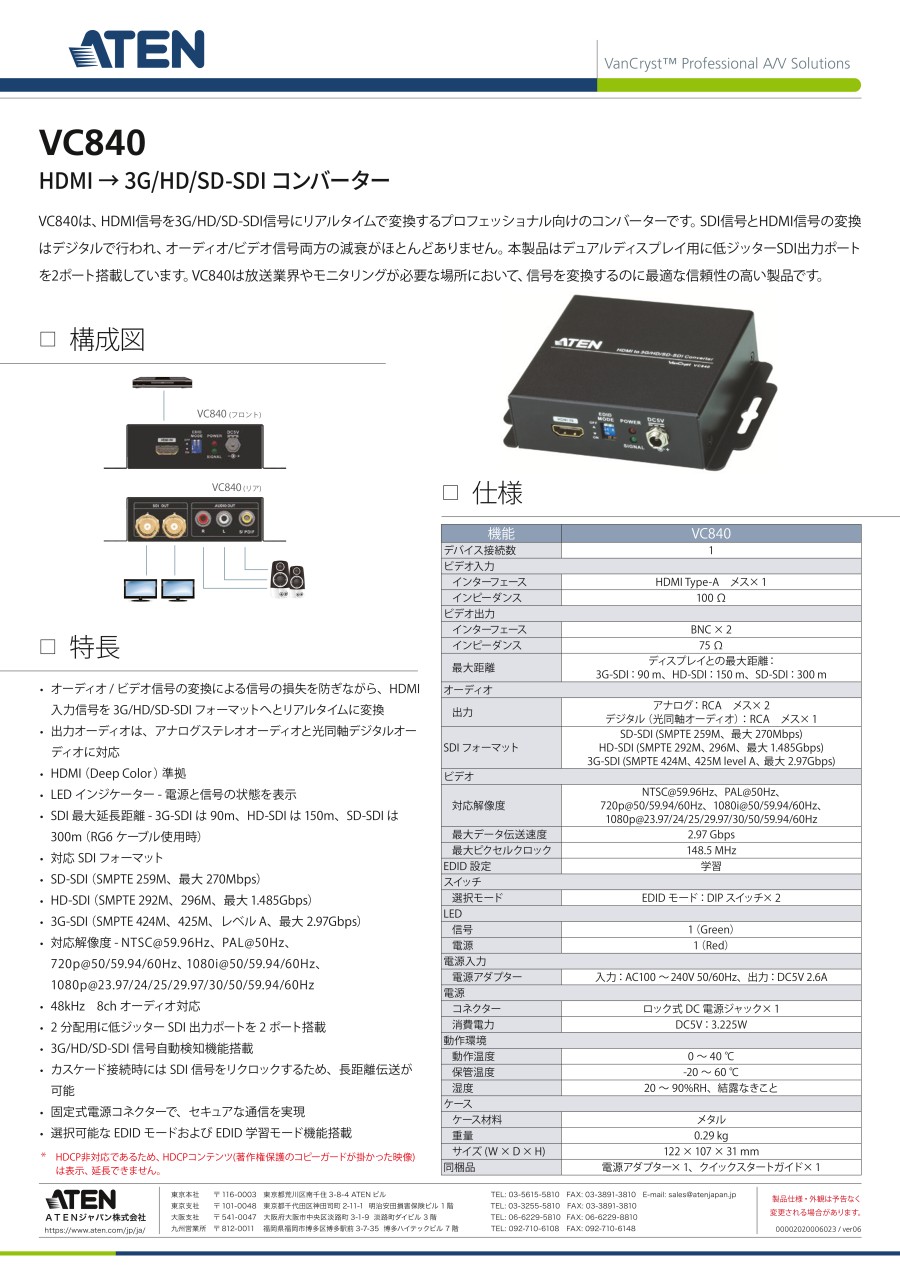

カタログ
