オムロン

見えるコモン端子台 XW6T

カタログ |

数量スライド割引

通常単価(税別): 1,286円～4,782円

税込単価: 1,415円～5,260円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目

【特長】・制御盤の価値を高める「Value Design for Panel」...

結線方式
スクリューレス
取付方式
DINレール取付
部品/完成品
組上完成品
入出力数
1対N

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が21型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

極数

(極)

定格電流（IEC）

(A)

定格電流（UL）

(A)

外形寸法

適合最大より線

(mm2)

短絡バー色

入出力数詳細

RoHS?

最小発注数量

8	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	9.2（W）×78（H）×31.3（D）mm	1.5	赤	1対7	-	1個
8	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	9.2（W）×78（H）×31.3（D）mm	1.5	黄	1対7	10	1個
12	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	12.7（W）×78（H）×31.3（D）mm	1.5	赤	1対11	-	1個
12	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	12.7（W）×78（H）×31.3（D）mm	1.5	黄	1対11	10	1個
16	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	16.2（W）×78（H）×31.3（D）mm	1.5	青	1対15	-	1個
16	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	16.2（W）×78（H）×31.3（D）mm	1.5	黄	1対15	10	1個
20	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	19.7（W）×78（H）×31.3（D）mm	1.5	青	1対19	-	1個
20	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	19.7（W）×78（H）×31.3（D）mm	1.5	赤	1対19	-	1個
20	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	19.7（W）×78（H）×31.3（D）mm	1.5	黄	1対19	10	1個
40	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	37.2（W）×78（H）×31.3（D）mm	1.5	青	1対39	-	1個
40	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	37.2（W）×78（H）×31.3（D）mm	1.5	赤	1対39	-	1個
40	17.5	15（AWG14）/10（AWG16）/5（AWG16～20）	37.2（W）×78（H）×31.3（D）mm	1.5	黄	1対39	10	1個
8	24	20（AWG12）/15（AWG14）	12.6（W）×82.6（H）×36.1（D）mm	2.5	黄	1対7	10	1個
12	24	20（AWG12）/15（AWG14）	17.8（W）×82.6（H）×36.1（D）mm	2.5	黄	1対11	10	1個
16	24	20（AWG12）/15（AWG14）	23（W）×82.6（H）×36.1（D）mm	2.5	黄	1対15	10	1個
20	24	20（AWG12）/15（AWG14）	28.2（W）×82.6（H）×36.1（D）mm	2.5	青	1対19	-	1個
20	24	20（AWG12）/15（AWG14）	28.2（W）×82.6（H）×36.1（D）mm	2.5	赤	1対19	-	1個
20	24	20（AWG12）/15（AWG14）	28.2（W）×82.6（H）×36.1（D）mm	2.5	黄	1対19	10	1個
40	24	20（AWG12）/15（AWG14）	54.2（W）×82.6（H）×36.1（D）mm	2.5	青	1対39	-	1個
40	24	20（AWG12）/15（AWG14）	54.2（W）×82.6（H）×36.1（D）mm	2.5	赤	1対39	-	1個
40	24	20（AWG12）/15（AWG14）	54.2（W）×82.6（H）×36.1（D）mm	2.5	黄	1対39	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,286円 ( 1,415円 )	1日目
1,661円 ( 1,827円 )	1日目
1,708円 ( 1,879円 )	1日目
2,172円 ( 2,389円 )	1日目
1,820円 ( 2,002円 )	1日目
2,732円 ( 3,005円 )	1日目
2,235円 ( 2,459円 )	1日目
2,235円 ( 2,459円 )	1日目
3,149円 ( 3,464円 )	1日目
3,244円 ( 3,568円 )	1日目
3,244円 ( 3,568円 )	1日目
4,424円 ( 4,866円 )	1日目
1,807円 ( 1,988円 )	1日目
2,379円 ( 2,617円 )	1日目
2,922円 ( 3,214円 )	1日目
2,433円 ( 2,676円 )	1日目
2,433円 ( 2,676円 )	1日目
3,321円 ( 3,653円 )	1日目
3,552円 ( 3,907円 )	1日目
3,552円 ( 3,907円 )	1日目
4,782円 ( 5,260円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・制御盤の価値を高める「Value Design for Panel」対応商品
・制御盤の小型化、省工数に貢献
・インジケータ付きで結線完了が一目で分かるので、作業者の技能に依存することなく正しい結線が可能

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

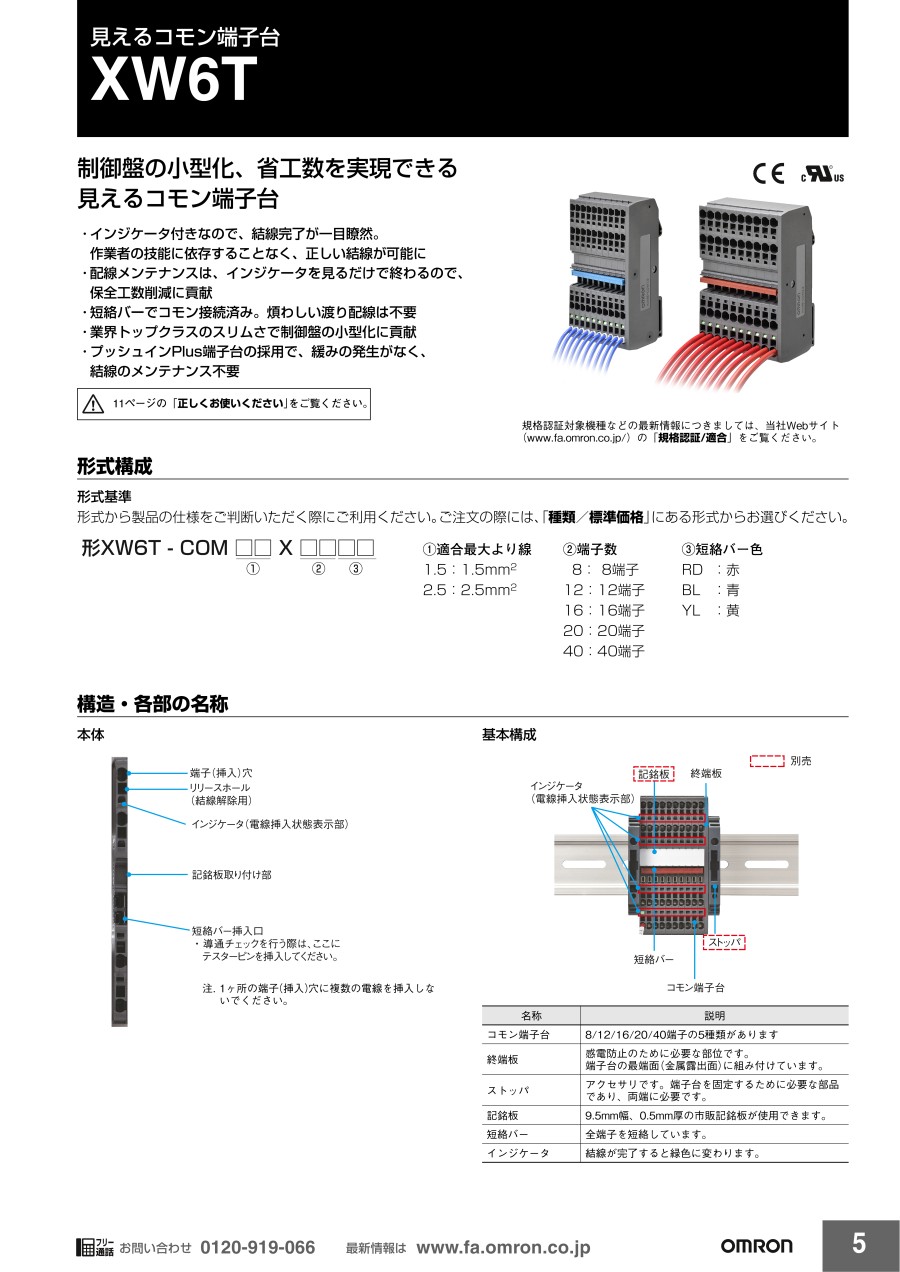

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
