三菱電機

WS-Vシリーズ NF-KC 分電盤用・制御盤用ノーヒューズ遮断器

Name: WS-Vシリーズ NF-KC 分電盤用・制御盤用ノーヒューズ遮断器
Brand: 三菱電機
SKU: 222303410591
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 2,897円～13,700円特別価格

税込単価: 3,187円～15,070円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・電灯分電盤用協約形寸法により分電盤用途に適し、かつ、IEC35mmレール標準対応で制御盤用途...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
一部商品の型番末尾に「W」が付く場合がありますが、この型番末尾「W」はメーカー管理番号となります。型番末尾「W」の有無による仕様の違いはありません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

三菱電機

WS-Vシリーズ制御盤用ノーヒューズ遮断器 NF-FAシリーズ

通常価格(税別)： 2,410円 (税込価格：2,651円)

通常出荷日：在庫品1日目

よく一緒に見られています

三菱電機

WS-Vシリーズノーヒューズ遮断器 F Style NF-Cクラス（経済品）

通常価格(税別)： 4,010円 (税込価格：4,411円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格電流

(A)

接続方式

寸法　高さ

(mm)

寸法　幅

(mm)

アンペアフレーム詳細

接続方式詳細

接続相

取り付け可能な内部付属装置

RoHS?

最小発注数量

30AF以下	2	3	表面型	96	50	30AF	-	-	なし	-	1個
30AF以下	2	5	表面型	96	50	30AF	-	-	なし	6	1個
30AF以下	2	10	表面型	96	50	30AF	-	-	なし	6	1個
30AF以下	2	10	表面型	96	50	30AF	-	-	補助スイッチ	6	1個
30AF以下	2	15	表面型	96	50	30AF	-	-	なし	6	1個
30AF以下	2	20	表面型	96	50	30AF	-	-	なし	6	1個
30AF以下	2	30	表面型	96	50	30AF	-	-	なし	6	1個
30AF以下	3	3	表面型	96	75	30AF	-	R-T	なし	6	1個
30AF以下	3	5	表面型	96	75	30AF	-	-	なし	6	1個
30AF以下	3	10	表面型	96	75	30AF	-	-	なし	6	1個
30AF以下	3	15	表面型	96	75	30AF	-	-	なし	6	1個
30AF以下	3	20	表面型	96	75	30AF	-	-	なし	6	1個
30AF以下	3	30	表面型	96	75	30AF	-	-	なし	6	1個
50AF	2	10	表面型	96	50	-	-	-	なし	6	1個
50AF	2	15	表面型	96	50	-	-	-	なし	6	1個
50AF	2	20	表面型	96	50	-	-	-	なし	6	1個
50AF	2	30	表面型	96	50	-	-	-	なし	6	1個
50AF	2	40	表面型	96	50	-	-	-	なし	6	1個
50AF	2	50	表面型	96	50	-	-	-	なし	6	1個
50AF	3	10	表面型	96	75	-	-	R-T	なし	6	1個
50AF	3	15	表面型	96	75	-	-	-	なし	6	1個
50AF	3	20	表面型	96	75	-	-	-	なし	6	1個
50AF	3	30	表面型	96	75	-	-	-	なし	-	1個
50AF	3	30	表面型	96	75	-	-	-	警報スイッチ	6	1個
50AF	3	40	表面型	96	75	-	-	-	なし	-	1個
50AF	3	50	表面型	96	75	-	-	-	なし	6	1個
100AF	3	60	表面型	97.5	75	-	-	-	なし	-	1個
100AF	3	75	表面型	97.5	75	-	-	-	なし	-	1個
100AF	3	100	表面型	97.5	75	-	-	-	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,260円 ( 3,586円 )	1日目
3,290円 ( 3,619円 )	在庫品1日目当日出荷可能
3,260円 ( 3,586円 )	在庫品1日目当日出荷可能
5,890円 ( 6,479円 )	在庫品1日目当日出荷可能
3,260円 ( 3,586円 )	在庫品1日目当日出荷可能
3,290円2,467円 ( 2,714円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
4,590円 ( 5,049円 )	5日目
5,140円 ( 5,654円 )	5日目
4,500円 ( 4,950円 )	5日目
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	5日目
4,597円 ( 5,057円 )	5日目
4,590円 ( 5,049円 )	5日目
4,597円 ( 5,057円 )	5日目
4,590円 ( 5,049円 )	5日目
4,590円 ( 5,049円 )	5日目
7,030円 ( 7,733円 )	5日目
6,100円 ( 6,710円 )	5日目
7,030円 ( 7,733円 )	5日目
6,270円 ( 6,897円 )	1日目
11,540円 ( 12,694円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	1日目
5,590円 ( 6,149円 )	在庫品1日目当日出荷可能
13,700円 ( 15,070円 )	5日目
13,700円 ( 15,070円 )	5日目
13,700円 ( 15,070円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・電灯分電盤用協約形寸法により分電盤用途に適し、かつ、IEC35mmレール標準対応で制御盤用途にも適しています
・分岐導体が不要となり、盤の幅寸法縮小、部品点数を削減できます

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
一部商品の型番末尾に「W」が付く場合がありますが、この型番末尾「W」はメーカー管理番号となります。型番末尾「W」の有無による仕様の違いはありません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

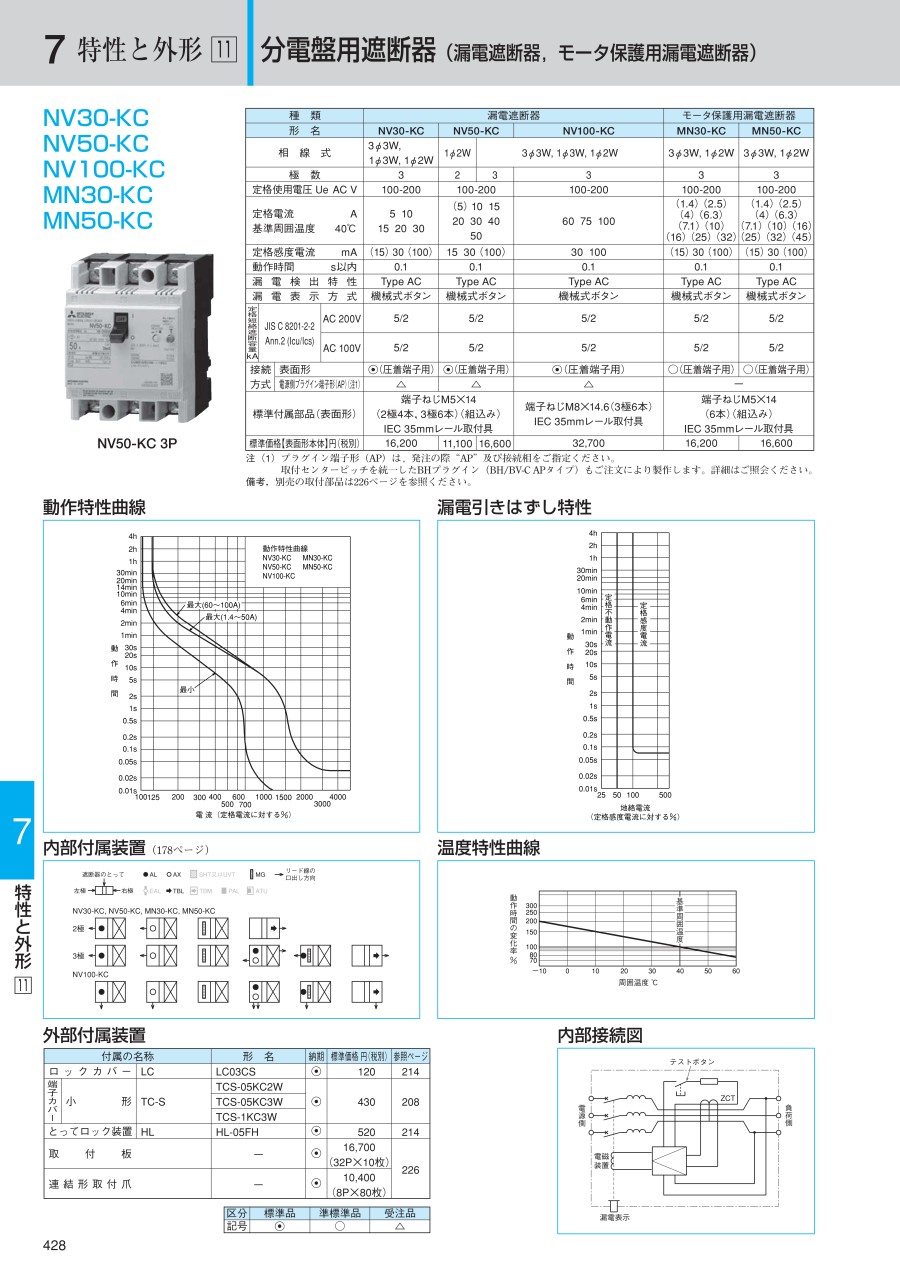

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

WS-Vシリーズ NF-KC 分電盤用・制御盤用ノーヒューズ遮断器のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

制御盤用

満足度：5.02022/07/30

ミスミさんに在庫があり、とても助かりました。いつも使用している三菱製ですので、性能・耐久性ともに安心しています。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 WS-Vシリーズ NF-KC 分電盤用・制御盤用ノーヒューズ遮断器	NX-PS プラグインユニット付スリム3Pサーキットブレーカ	UL 489 Listed ノーヒューズ遮断器（UL品）（F-style） WS-Vシリーズ	ABS［N］□□Cシリーズ（高遮断容量型ノーヒューズ）	プチスリムサーキットブレーカ（コード短絡保護用瞬時遮断機能付）	ノーヒューズブレーカ NL-Rシリーズ
メーカー	三菱電機	日東工業	三菱電機	LS ELECTRIC (旧LS産電)	日東工業	河村電器産業
通常価格	2,897円-	5,620円 -	15,040円 -	4,694円 -	1,650円	3,649円 -
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目	在庫品1日目	3日目
定格遮断容量　AC200Vの時(kA)	5	5	-	35	2.5	5
定格遮断容量　AC400Vの時(kA)	1.5	2.5	10	-	-	-
定格遮断容量　AC100V/AC200V/AC400V/DC250V以外の電圧条件	有	有	有	有	有	有
取付方法	DIN/ネジ止め	DINレール取付	DINレール取付	ネジ止め	プラグインタイプ	その他
代表規格	PSE	PSE	PSE / CCC	PSE / CE	PSE	PSE
