50AF	2	10	120	36	-	7.5（AC450V)、10（AC38V)	10	1個
50AF	2	15	120	36	-	7.5（AC450V)、10（AC38V)	10	1個
50AF	2	20	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
50AF	3	10	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
50AF	3	15	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
50AF	3	20	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
50AF	3	30	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
50AF	3	50	120	36	-	7.5（AC450V)、10（AC38V)	6	1個
100AF	2	60	150	50	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個
100AF	2	75	150	50	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個
100AF	2	100	150	50	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個
100AF	3	60	150	75	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個
100AF	3	75	150	75	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個
100AF	3	100	150	75	-	7.5（AC500V)、10（AC440V/AC380V)	6	1個

通常単価(税別) (税込単価)	通常出荷日

15,040円 ( 16,544円 )	在庫品1日目当日出荷可能
15,040円 ( 16,544円 )	在庫品1日目当日出荷可能
15,040円 ( 16,544円 )	在庫品1日目当日出荷可能
17,400円 ( 19,140円 )	9日目
17,400円 ( 19,140円 )	5日目
17,400円 ( 19,140円 )	5日目
17,400円 ( 19,140円 )	5日目
17,400円 ( 19,140円 )	5日目
19,400円 ( 21,340円 )	5日目
19,400円 ( 21,340円 )	5日目
19,400円 ( 21,340円 )	5日目
23,100円 ( 25,410円 )	5日目
23,100円 ( 25,410円 )	5日目
23,100円 ( 25,410円 )	5日目

詳細情報

基本情報

基本情報

電気設備の未来創造に貢献する三菱低圧遮断器。
【特長】
・半世紀以上に渡り市場のニーズに応えてきた三菱ノーヒューズ遮断器・漏電遮断器
・新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを取り揃えています
・横幅54mmの業界最小クラス寸法を実現し、機械装置の小形化に貢献します
・（対象機種：NF-50-SVFU、NV50-SVFU）
・IEC35mmレールに標準対応するため、分岐回路に複数台の遮断器が並ぶ制御盤にも最適です
・海外案件等で増加傾向にあるAC480V電圧対応仕様のラインアップを拡充しております
・（対象機種：NF/NV125-SVU NF／NV125-HVU NF／NV250-SVU NF／NV250-HVU）
・遮断容量も大幅にUPし、北米におけるSCCR（短絡電流定格）格上げ要求に対応します
・AL（警報スイッチ）、AX（補助スイッチ）、SHT（電圧引きはずし装置）、UVT（不足電圧引きはずし装置）といった付属装置のAフレーム間共用化を実現し、仕様変更時の納期対応や在庫削減に貢献します※NF50-SVFU，NV50-SVFUを除く
・漏電保護付ノーヒューズ遮断器にもSHT（電圧引きはずし装置）が取り付け可能となり、非常停止回路の構成が容易になりました
・付属装置レベルでUL認証を取得しているため、付属装置単体での部品供給に対応します
・急な仕様変更時にもお客様で取り付けや交換作業が可能です

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

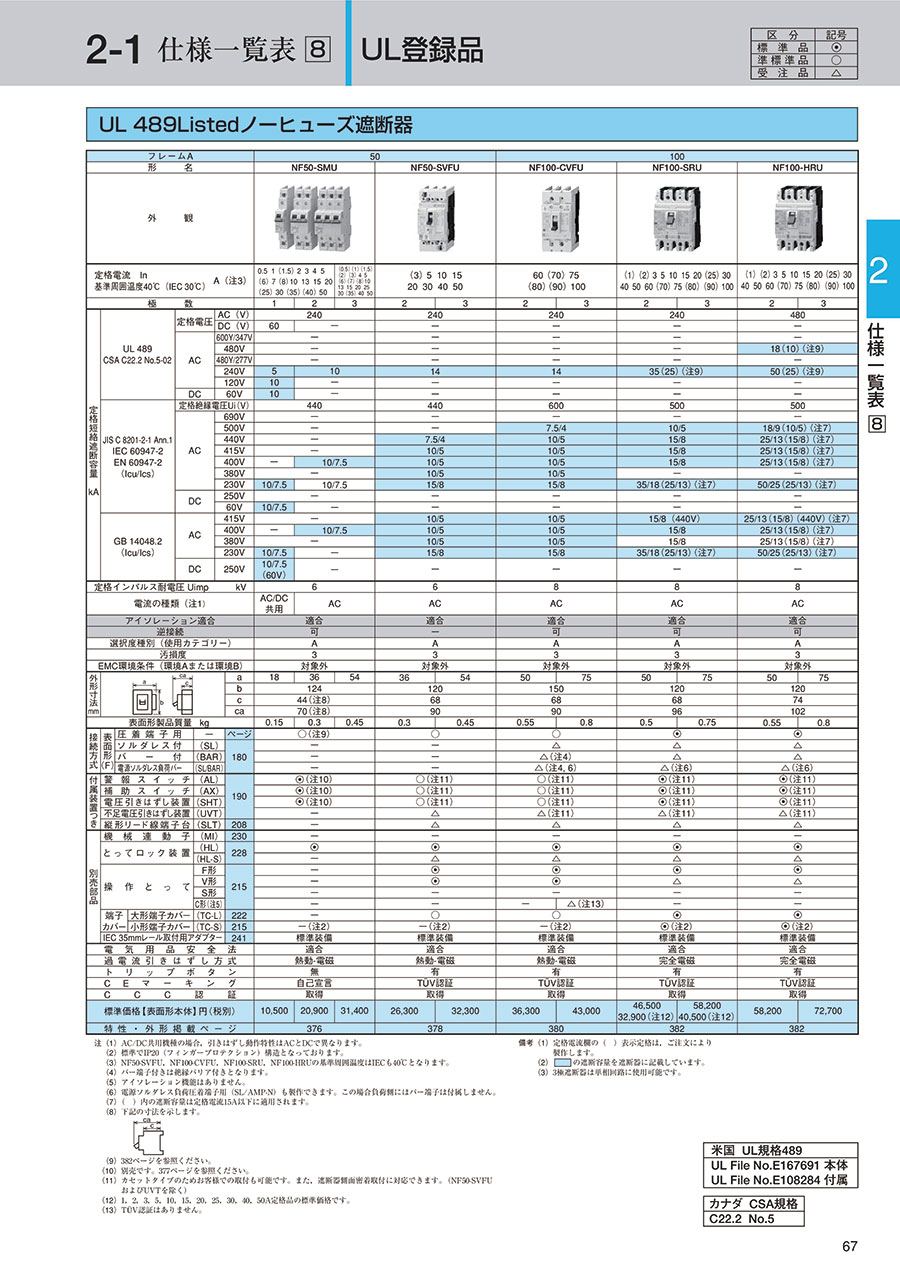

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
