600V LKGB シリコーンゴム／ガラス編組電線
- 通常単価(税別)
- 4,222円～1,494,111円
- 税込単価
- 4,644円～1,643,522円

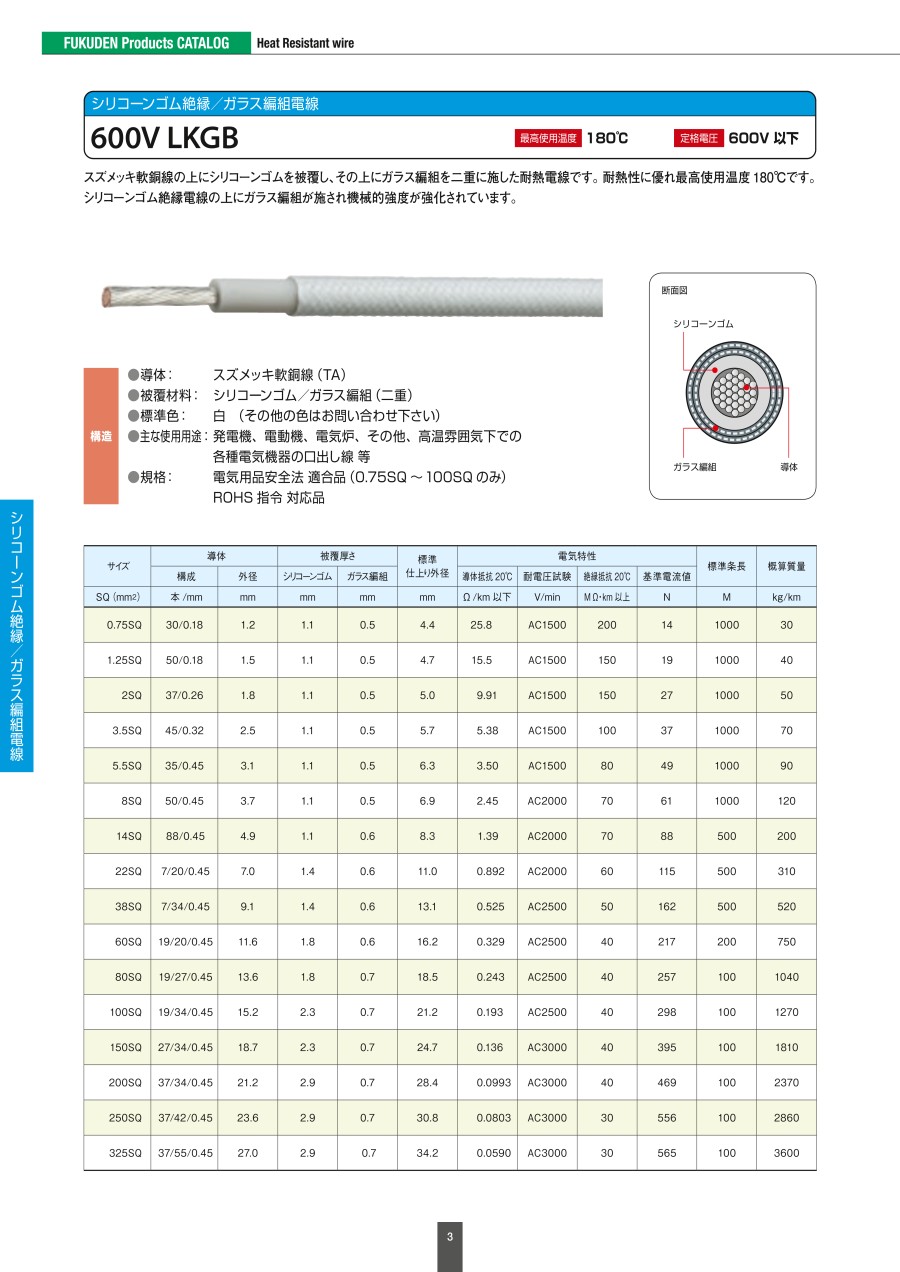

【特長】・スズメッキ軟銅線の上にシリコーンゴムを被覆し、その上にガラス編組を二...
詳細情報を確認する商品情報
概要仕様
| 使用温度範囲 | 0～180℃ |
| 取得規格 | 電安法〈PS〉E |
| 曲げ半径 | 仕上外径×6倍（固定部のみ） |
| 型番 | 断面積 （mm2） | 色 | 全長 （m） | 導体 | 絶縁体 厚さ （mm） | 編組厚さ （mm） | 仕上外径 （mm） | 電気的特性 | 概算質量 kg/km | 電安法 | ||||
| 構成 （本/mm） | 外径 （mm） | 導体抵抗 Ω/ｋｍ（20℃） | 絶縁抵抗 MΩ/ＫＭ（20℃） | 試験電圧 Ｖ/分 | 許容電流 Ａ（50℃） | |||||||||
| LKGB | 1.25＊（AWG16） | （白） | 10 ・ 50 ・ 100 （一巻） | 50/0.18 | 1.5 | 1.1 | 0.5 | 4.7 | 15.5 | 150 | 2000 | 39.6 | 40 | 〇 |
| 2＊（AWG14） | 37/0.26 | 1.8 | 1.1 | 0.5 | 5.0 | 9.91 | 150 | 2000 | 56.2 | 50 | 〇 | |||
| 3.5＊（AWG12） | 45/0.32 | 2.4 | 1.1 | 0.5 | 5.7 | 5.38 | 100 | 2000 | 77 | 70 | 〇 | |||
| 5.5＊（AWG10） | 35/0.45 | 3.1 | 1.1 | 0.5 | 6.3 | 3.5 | 80 | 2000 | 102 | 90 | 〇 | |||
| 8＊（AWG8） | 50/0.45 | 3.7 | 1.1 | 0.5 | 6.9 | 2.45 | 70 | 2000 | 127 | 120 | 〇 | |||
| 14＊（AWG6） | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | 1.39 | 70 | 2000 | 183.2 | 200 | 〇 | |||
| 22＊（AWG4） | 7/20/0.45 | 7 | 1.4 | 0.6 | 11 | 0.892 | 60 | 2000 | 239.4 | 310 | 〇 | |||
| 38＊（AWG1） | 7/34/0.45 | 9.1 | 1.4 | 0.6 | 13.1 | 0.525 | 60 | 2500 | 337.2 | 520 | 〇 | |||
| 60＊（AWG1/0） | 19/20/0.45 | 11.6 | 1.8 | 0.6 | 16.2 | 0.329 | 50 | 2500 | 451.7 | 750 | 〇 | |||
| 80＊（AWG3/0） | 19/27/0.45 | 13.6 | 1.8 | 0.7 | 18.5 | 0.243 | 50 | 2500 | 535 | 1,040 | 〇 | |||
| 100＊（AWG4/0） | 19/34/0.45 | 15.2 | 2.3 | 0.7 | 21.2 | 0.193 | 40 | 2500 | 620.3 | 1,270 | 〇 | |||
| 150＊（AWG5/0） | 27/34/0.45 | 18.7 | 2.3 | 0.7 | 24.7 | 0.136 | 40 | 3000 | 822.3 | 1,810 | 〇 | |||
| 200＊（AWG6/0） | 37/34/0.45 | 21.2 | 2.9 | 0.7 | 28.4 | 0.0993 | 40 | 3000 | 976.3 | 2,370 | 〇 | |||
※許容電流は保証値でなくあくまでも参考値です。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の”仕上外径”の項目をご参照ください。
構造 | 電流減少系数 | |||||||||
 | 周囲温度（℃） | 50以下 | 60 | 70 | 80 | 90 | 100 | |||
| 電流減少系数 | 1.00 | 0.96 | 0.92 | 0.88 | 0.83 | 0.78 | ||||
| 周囲温度（℃） | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | ||
| 電流減少系数 | 0.74 | 0.68 | 0.62 | 0.55 | 0.48 | 0.39 | 0.28 | 0.00 | ||
| 許容電流は周囲温度50℃空中1条布設時の計算値を示し保証値ではありません。 周囲温度50℃以上の場合は、上の電流減少系数を許容電流に乗じます。 （例）1.25ｍｍ2で周囲温度が60℃の場合の許容電流値 39.6×0.96＝38.016（Ａ） | ||||||||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,222円 ( 4,644円 ) | 在庫品1日目当日出荷可能 |
13,333円 ( 14,666円 ) | 在庫品1日目当日出荷可能 |
23,385円 ( 25,724円 ) | 在庫品1日目当日出荷可能 |
4,550円 ( 5,005円 ) | 在庫品1日目当日出荷可能 |
15,965円 ( 17,562円 ) | 在庫品1日目当日出荷可能 |
27,576円 ( 30,334円 ) | 在庫品1日目当日出荷可能 |
5,867円 ( 6,454円 ) | 在庫品1日目当日出荷可能 |
19,701円 ( 21,671円 ) | 在庫品1日目当日出荷可能 |
39,403円 ( 43,343円 ) | 在庫品1日目当日出荷可能 |
6,546円 ( 7,201円 ) | 在庫品1日目当日出荷可能 |
26,866円 ( 29,553円 ) | 在庫品1日目当日出荷可能 |
52,174円 ( 57,391円 ) | 在庫品1日目当日出荷可能 |
11,043円 ( 12,147円 ) | 6日目 |
42,654円 ( 46,919円 ) | 6日目 |
69,058円 ( 75,964円 ) | 6日目 |
18,128円 ( 19,941円 ) | 6日目 |
70,062円 ( 77,068円 ) | 6日目 |
107,111円 ( 117,822円 ) | 6日目 |
30,642円 ( 33,706円 ) | 6日目 |
118,395円 ( 130,235円 ) | 6日目 |
181,111円 ( 199,222円 ) | 6日目 |
51,215円 ( 56,337円 ) | 6日目 |
197,840円 ( 217,624円 ) | 6日目 |
302,667円 ( 332,934円 ) | 6日目 |
78,957円 ( 86,853円 ) | 6日目 |
305,062円 ( 335,568円 ) | 6日目 |
466,667円 ( 513,334円 ) | 6日目 |
110,914円 ( 122,005円 ) | 6日目 |
428,519円 ( 471,371円 ) | 6日目 |
655,556円 ( 721,112円 ) | 6日目 |
124,371円 ( 136,808円 ) | 6日目 |
480,494円 ( 528,543円 ) | 6日目 |
735,111円 ( 808,622円 ) | 6日目 |
188,557円 ( 207,413円 ) | 6日目 |
728,519円 ( 801,371円 ) | 6日目 |
1,114,555円 ( 1,226,011円 ) | 6日目 |
252,771円 ( 278,048円 ) | 6日目 |
976,543円 ( 1,074,197円 ) | 6日目 |
1,494,111円 ( 1,643,522円 ) | 6日目 |
詳細情報
基本情報
【特長】
・スズメッキ軟銅線の上にシリコーンゴムを被覆し、その上にガラス編組を二重に施した耐熱電線です
・耐熱性に優れ最高使用温度180℃です
・シリコーンゴム絶縁電線の上にガラス編組が施され機械的強度が強化されています
【用途】
・発電機、電動機、電気炉、その他、高温雰囲気下での各種電気機器の口出し線等
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
