未確定：候補が24型番あります。

内径 d2(φ)
~mm
- 2.2
- 3.2
- 3.7
- 4.3
- 5.3
外径(mm)
~mm
- 5.2
- 5.7
- 5.9
- 6
- 6.6
- 7
- 8
全長 L(mm)
~mm
- 17.5
- 18.7
- 20
- 20.1
- 20.2
- 20.7
適合電線サイズ(AWG)
~mm
- 20～16
- 22～20
- 26～22
- 28
代表規格
~mm
- UL
- CSA
絶縁被覆(色)
~mm
- 赤
- 青
- 緑
- 黄
- 黒
適合電線範囲（撚線）(mm²)
~mm
- 0.08
- 0.1～0.3
- 0.3～0.5
- 0.5～1.65
内径d1(φ)
~mm
- 3.2
- 4.1
寸法 F1(mm)
~mm
- 4.4
- 5.9
- 6.5
- 6.7
- 7
- 7.7

大同端子製造

銅線用絶縁被覆付角先開形圧着端子（拡管形）【500～1000個入り】

カタログ |

通常単価(税別): 特別価格

税込単価: 特別価格

一部SALE 2026.03.31まで

通常出荷日：お見積り

拡管形の銅線用絶縁被覆付圧着端子です。【適合電線サイズ（AWG）】28/26～22/22～20/20～...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

寸法 F1

(mm)

RoHS?

最小発注数量

3.2	5.2	17.5	28	-	黒	0.08	3.2	5.9	10	1パック 1000個入り
3.7	5.7	20	28	-	黒	0.08	3.2	7.7	10	1パック 1000個入り
2.2	5.2	17.5	26～22	UL	黒	0.1～0.3	3.2	5.9	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	赤	0.1～0.3	3.2	5.9	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	黄	0.1～0.3	3.2	5.9	10	1パック 1000個入り
3.2	5.2	17.5	26～22	UL	黒	0.1～0.3	3.2	5.9	10	1パック 1000個入り
3.7	6.6	20.2	26～22	UL	黒	0.1～0.3	3.2	7.7	10	1パック 1000個入り
4.3	6.6	20.2	26～22	UL	黒	0.1～0.3	3.2	7.7	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	黒	0.1～0.3	3.2	6.7	10	1パック 1000個入り
3.7	5.7	20.2	26～22	-	黒	0.1～0.3	3.2	7.7	10	1パック 1000個入り
2.2	5.2	17.5	22～20	UL	黒	0.3～0.5	3.2	5.9	10	1パック 1000個入り
3.2	5.2	17.5	22～20	UL	黒	0.3～0.5	3.2	5.9	10	1パック 1000個入り
3.7	6.6	20	22～20	UL	黒	0.3～0.5	3.2	7.7	10	1パック 1000個入り
4.3	6.6	20	22～20	UL	黒	0.3～0.5	3.2	7.7	10	1パック 1000個入り
5.3	8	20	22～20	UL	黒	0.3～0.5	3.2	7	10	1パック 1000個入り
3.7	5.7	20	22～20	-	黒	0.3～0.5	3.2	6.7	10	1パック 1000個入り
3.7	5.7	20	22～20	-	黒	0.3～0.5	3.2	7.7	10	1パック 1000個入り
3.2	6	18.7	20～16	CSA	青	0.5～1.65	4.1	4.4	10	1パック 500個入り
3.2	6	18.7	20～16	CSA	緑	0.5～1.65	4.1	4.4	10	1パック 500個入り
3.2	6	18.7	20～16	CSA	赤	0.5～1.65	4.1	4.4	10	1パック 500個入り
3.7	6	18.7	20～16	CSA	青	0.5～1.65	4.1	4.4	10	1パック 500個入り
3.7	6	18.7	20～16	CSA	赤	0.5～1.65	4.1	4.4	10	1パック 500個入り
4.3	7	20.7	20～16	CSA	赤	0.5～1.65	4.1	6.5	10	1パック 500個入り
3.7	5.9	20.1	20～16	CSA	赤	0.5～1.65	4.1	6.5	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

拡管形の銅線用絶縁被覆付圧着端子です。
【適合電線サイズ（AWG）】28/26～22/22～20/20～16

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

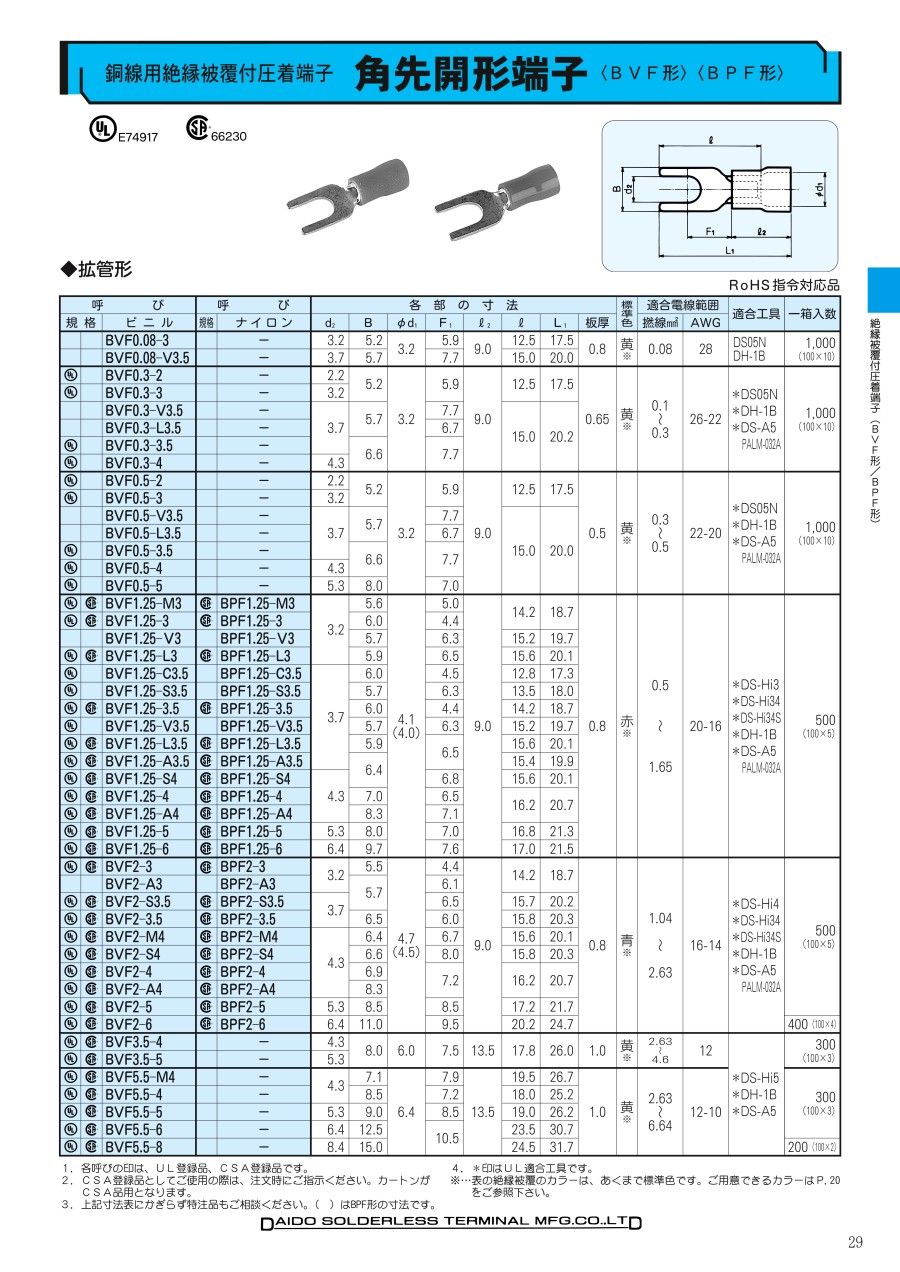

カタログ
