銅線用絶縁被覆付圧着端子角先開形端子（ストレート形）

エレクトロニクス部品技術窓口

絞り込み条件

未確定：候補が18型番あります。

内径 d2(φ)
~mm
- 2.2
- 3.2
- 3.7
- 4.3
- 5.3
外径(mm)
~mm
- 5.2
- 5.6
- 5.7
- 6
- 6.6
- 7
- 8
全長 L(mm)
~mm
- 18
- 19.2
- 20.5
- 21.2
適合電線サイズ(AWG)
~mm
- 20～16
- 22～20
- 26～22
- 28
代表規格
~mm
- UL
- CSA
絶縁被覆(色)
赤
白
白
黒
適合電線範囲（撚線）(mm²)
~mm
- 0.08
- 0.1～0.3
- 0.3～0.5
- 0.5～1.65
内径d1(φ)
~mm
- 2.2
- 3.3
寸法 F1(mm)
~mm
- 4.4
- 5
- 5.9
- 6.5
- 6.7
- 7
- 7.7
出荷日
- すべて
- 当日出荷可能
- 9日以内

大同端子製造

銅線用絶縁被覆付圧着端子角先開形端子（ストレート形）【500～1000個入り】

銅線用絶縁被覆付圧着端子角先開形端子（ストレート形）

カタログ |

通常単価(税別): 6,558円～8,089円特別価格

税込単価: 7,214円～8,898円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～9日目一部当日出荷可能

大同端子製造銅線用絶縁被覆付圧着端子角先開形端子（ストレート形）。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報

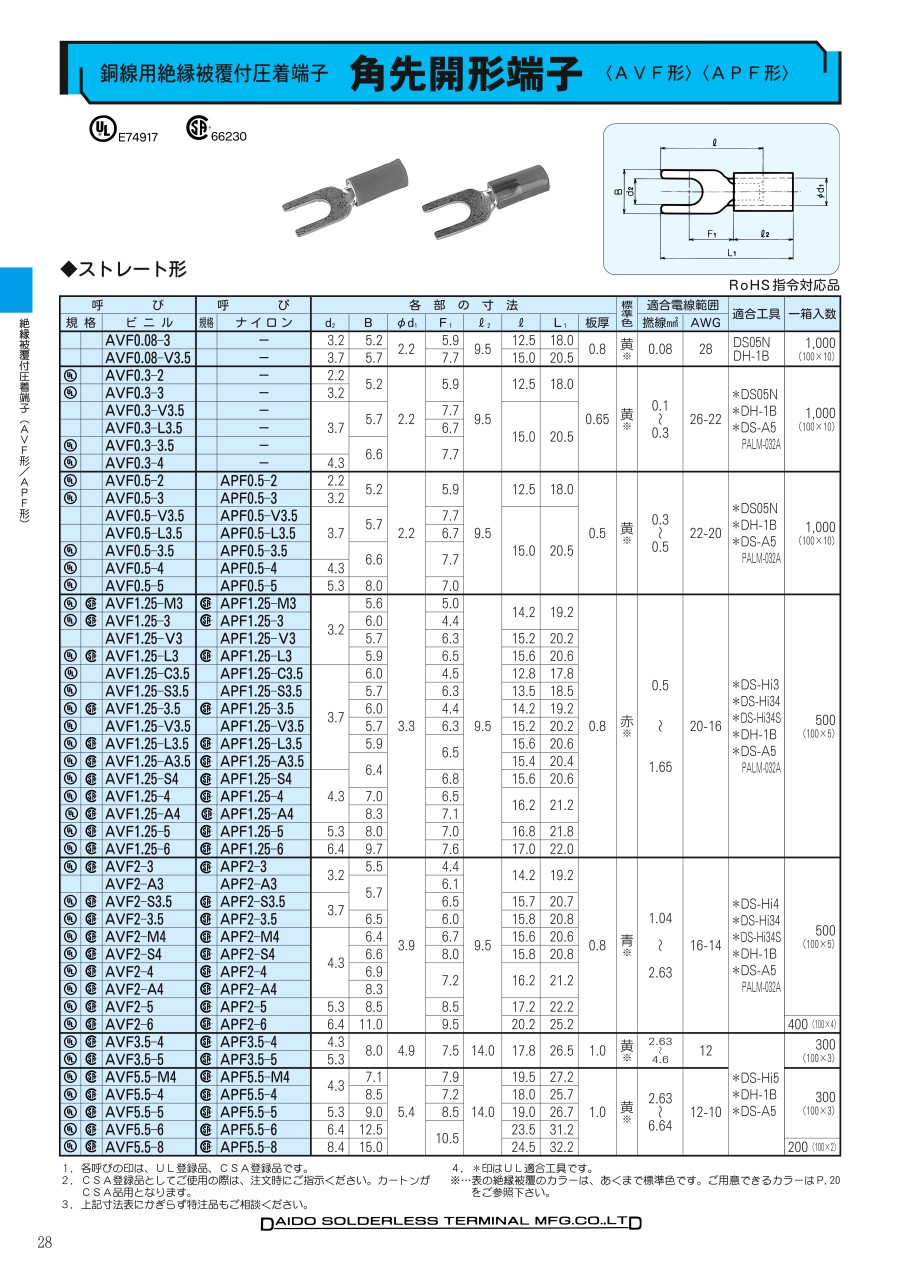

カタログ

型番リスト

表示件数

型番

AVF0.08-3 ｸﾛ

AVF0.08-V3.5 ｸﾛ

AVF0.3-2 ｸﾛ

AVF0.3-3 ｸﾛ

AVF0.3-3.5 ｸﾛ

AVF0.3-4 ｸﾛ

AVF0.3-L3.5 ｸﾛ

AVF0.3-V3.5 ｸﾛ

AVF0.5-2 ｸﾛ

AVF0.5-3 ｸﾛ

AVF0.5-3.5 ｸﾛ

AVF0.5-4 ｸﾛ

AVF0.5-5 ｸﾛ

AVF0.5-L3.5 ｸﾛ

AVF0.5-V3.5 ｸﾛ

AVF1.25-3.5 RED

AVF1.25-4 WHITE

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

絶縁被覆(色)

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

寸法 F1

(mm)

RoHS?

最小発注数量

3.2	5.2	18	28	-	黒	0.08	2.2	5.9	10	1パック 1000個入り
3.7	5.7	20.5	28	-	黒	0.08	2.2	7.7	10	1パック 1000個入り
2.2	5.2	18	26～22	UL	黒	0.1～0.3	2.2	5.9	10	1パック 1000個入り
3.2	5.2	18	26～22	UL	黒	0.1～0.3	2.2	5.9	10	1パック 1000個入り
3.7	6.6	20.5	26～22	UL	黒	0.1～0.3	2.2	7.7	10	1パック 1000個入り
4.3	6.6	20.5	26～22	UL	黒	0.1～0.3	2.2	7.7	10	1パック 1000個入り
3.7	5.7	20.5	26～22	-	黒	0.1～0.3	2.2	6.7	10	1パック 1000個入り
3.7	5.7	20.5	26～22	-	黒	0.1～0.3	2.2	7.7	10	1パック 1000個入り
2.2	5.2	18	22～20	UL	黒	0.3～0.5	2.2	5.9	10	1パック 1000個入り
3.2	5.2	18	22～20	UL	黒	0.3～0.5	2.2	5.9	10	1パック 1000個入り
3.7	6.6	20.5	22～20	UL	黒	0.3～0.5	2.2	7.7	10	1パック 1000個入り
4.3	6.6	20.5	22～20	UL	黒	0.3～0.5	2.2	7.7	10	1パック 1000個入り
5.3	8	20.5	22～20	UL	黒	0.3～0.5	2.2	7	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黒	0.3～0.5	2.2	6.7	10	1パック 1000個入り
3.7	5.7	20.5	22～20	-	黒	0.3～0.5	2.2	7.7	10	1パック 1000個入り
3.7	6	19.2	20～16	CSA	赤	0.5～1.65	3.3	4.4	10	1パック 500個入り
4.3	7	21.2	20～16	CSA	[白] 白	0.5～1.65	3.3	6.5	10	1パック 500個入り
3.2	5.6	19.2	20～16	CSA	赤	0.5～1.65	3.3	5	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
8,089円 ( 8,898円 )	9日目
6,558円 ( 7,214円 )	在庫品1日目当日出荷可能
6,558円3,606円 ( 3,967円 )	在庫品1日目当日出荷可能
6,558円 ( 7,214円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

大同端子製造銅線用絶縁被覆付圧着端子角先開形端子（ストレート形）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
