コーナーガード付ケース MCGシリーズ
未確定：候補が32型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
MCGシリーズコーナーガード付ケースの製品仕様
色仕様（下記8タイプからご選択いただけます。色記号が2桁に変更しました。色仕様、寸法の変更はありません。）
| 記号 | ［B］［B］ ブラック/ブラック | ［B］［G］ ブラック/グレー | ［B］［N］ ブラック/ネイビー | ［B］［R］ ブラック/レッド |
|---|---|---|---|---|
| 色 |  |  |  |  |
| 記号 | ［S］［B］ シルバー/ブラック | ［S］［G］ シルバー/グレー | ［S］［N］ シルバー/ネイビー | ［S］［R］ シルバー/レッド |
| 色 |  |  |  |  |

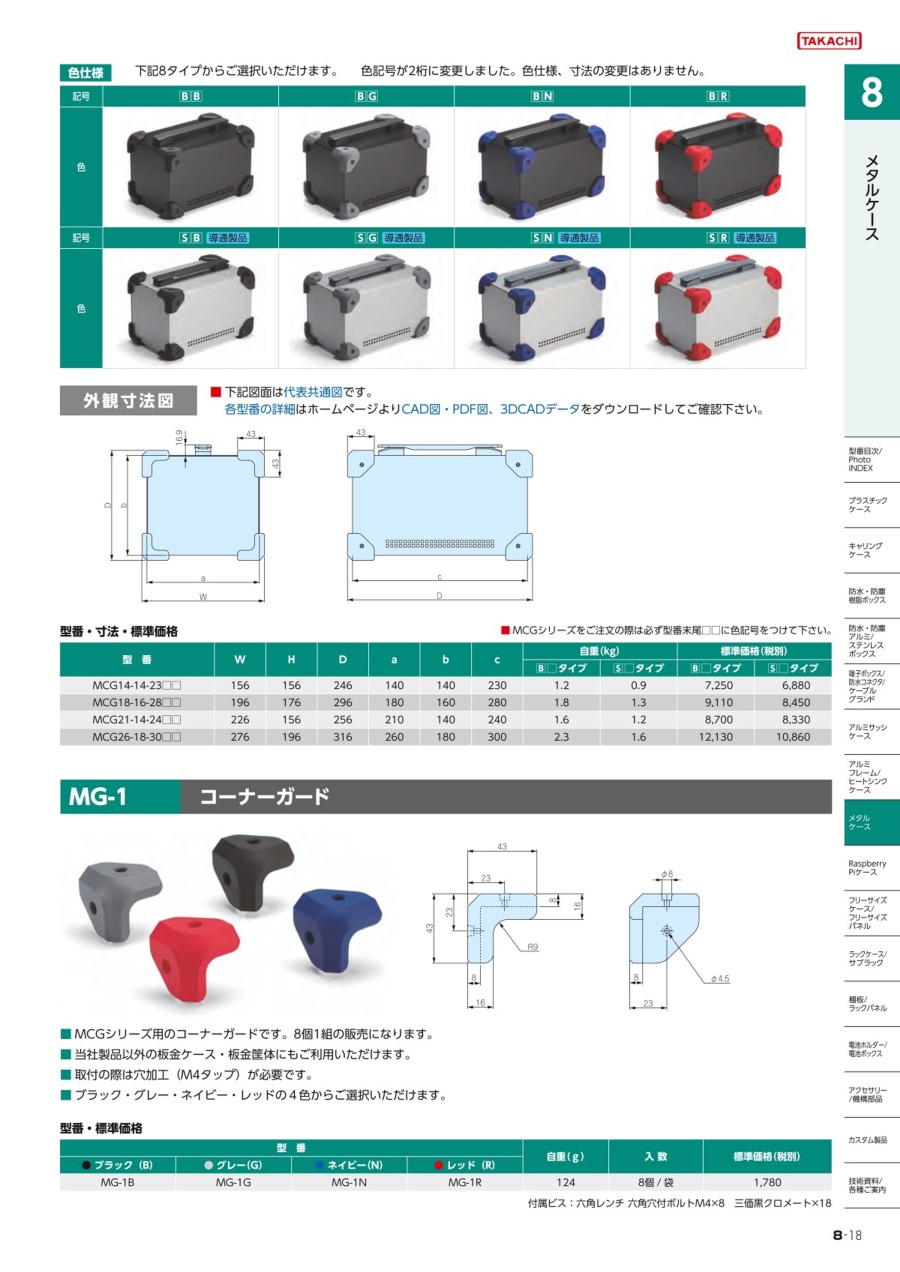

この商品の外形図
下記図面は代表共通図です。
この商品の規格表
| 型番 | W | H | D | a | b | c | 自重（kg） | |
|---|---|---|---|---|---|---|---|---|
| ［B］［ ］ タイプ | ［S］［ ］ タイプ | |||||||
| MCG14-14-23□□ | 156 | 156 | 246 | 140 | 140 | 230 | 1.2 | 0.9 |
| MCG18-16-28□□ | 196 | 176 | 296 | 180 | 160 | 280 | 1.8 | 1.3 |
| MCG21-14-24□□ | 226 | 156 | 256 | 210 | 140 | 240 | 1.6 | 1.2 |
| MCG26-18-30□□ | 276 | 196 | 316 | 260 | 180 | 300 | 2.3 | 1.6 |
MCGシリーズをご注文の際は必ず型番末尾□□に色記号をつけて下さい。
この商品の構成内容
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | 鉄 SECC t1.0 | ブラック/塗装 |
| アルミ板A1100P t1.5 | 表面メタリックシルバー塗装、裏面導通処理 | |||
| 2 | シャーシ | 1 | アルミ板A1050P t1.5 | ブラック/塗装 |
| アルミ板A1100P t1.5 | 表面メタリックシルバー塗装、裏面導通処理 | |||
| 3 | コーナーガード | 8 | TPE | ブラック・グレー・ネイビー・レッド |
| 4 | 取付ビス（六角穴付ボルトM4×8） | 16/18 | 鉄 | 三価黒クロメート |
| 5 | 取手 | 1 | PU、PA6、ABS、鉄 | ブラック・グレー |
| 6 | 取手取付ビス（ナベタッピングM5×8） | 4 | 鉄 | 三価黒クロメート |
カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。
六角レンチ付です。
この商品の使用上の注意
コーナーガードはケースと共締めです。
※ 製品の内面（導通処理面）は特性上、加工時に付く傷や油跡がございますが、良品としております。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,588円 ( 9,447円 ) | 2日目 |
8,588円 ( 9,447円 ) | 2日目 |
8,588円 ( 9,447円 ) | 2日目 |
8,588円 ( 9,447円 ) | 2日目 |
7,741円 ( 8,515円 ) | 2日目 |
7,741円 ( 8,515円 ) | 2日目 |
7,741円 ( 8,515円 ) | 2日目 |
7,741円 ( 8,515円 ) | 2日目 |
11,117円 ( 12,229円 ) | 2日目 |
11,117円 ( 12,229円 ) | 2日目 |
11,117円 ( 12,229円 ) | 2日目 |
11,117円 ( 12,229円 ) | 2日目 |
10,172円 ( 11,189円 ) | 2日目 |
10,172円 ( 11,189円 ) | 2日目 |
10,172円 ( 11,189円 ) | 2日目 |
10,172円 ( 11,189円 ) | 2日目 |
10,694円 ( 11,763円 ) | 2日目 |
10,694円 ( 11,763円 ) | 2日目 |
10,694円 ( 11,763円 ) | 2日目 |
10,694円 ( 11,763円 ) | 2日目 |
10,243円 ( 11,267円 ) | 2日目 |
10,243円 ( 11,267円 ) | 2日目 |
10,243円 ( 11,267円 ) | 2日目 |
10,243円 ( 11,267円 ) | 2日目 |
14,932円 ( 16,425円 ) | 2日目 |
14,932円 ( 16,425円 ) | 2日目 |
14,932円 ( 16,425円 ) | 2日目 |
14,932円 ( 16,425円 ) | 2日目 |
13,421円 ( 14,763円 ) | 2日目 |
13,421円 ( 14,763円 ) | 2日目 |
13,407円 ( 14,748円 ) | 2日目 |
13,421円 ( 14,763円 ) | 2日目 |
詳細情報
基本情報
【特長】
・コーナーガードは弾力性のあるエラストマ製で耐衝撃性があります。また、滑りにくいのでゴム足の役割にもなります
・持ち運びに便利な取手付で、測定器・電源装置・蓄電池装置に最適です
・コーナーガードはブラック・グレー・ネイビー・レッドの4色よりご選択いただけます
