ポータブル防水ケース WCシリーズ
- 通常単価(税別)
- 877円～1,342円
- 税込単価
- 965円～1,476円
【特長】・IP67の防水機能を備えた小型のプラスチックケースです・側面が弾力性...
詳細情報を確認する商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
商品仕様
WC72-□、WC90-□
WC105-28
構成内容
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | ABS樹脂（UL94HB）、エラストマ | ブラック、ブラック・ブラック、マリンブルー・ホワイト、ライトグレー/シボ |
| 2 | 下カバー | 1 | ABS樹脂（UL94HB）、エラストマ | ブラック、ブラック・ブラック、マリンブルー・ホワイト、ライトグレー/シボ |
| 3 | 電池カバー | 1 | ABS樹脂（UL94HB） | ブラック・ホワイト/シボ |
| 4 | 電池端子 | 1set | WC72・WC90：ステンレス SUS304、WC105：真ちゅう、硬鋼線 | ニッケルメッキ |
| 5 | Oリング | 1 | シリコンゴム | ブラック |
| 6 | 取付ビス | 7 | ステンレス SUS304 | 無処理 |
電池構造無しタイプにはNo.3、4、5の部品がございません。

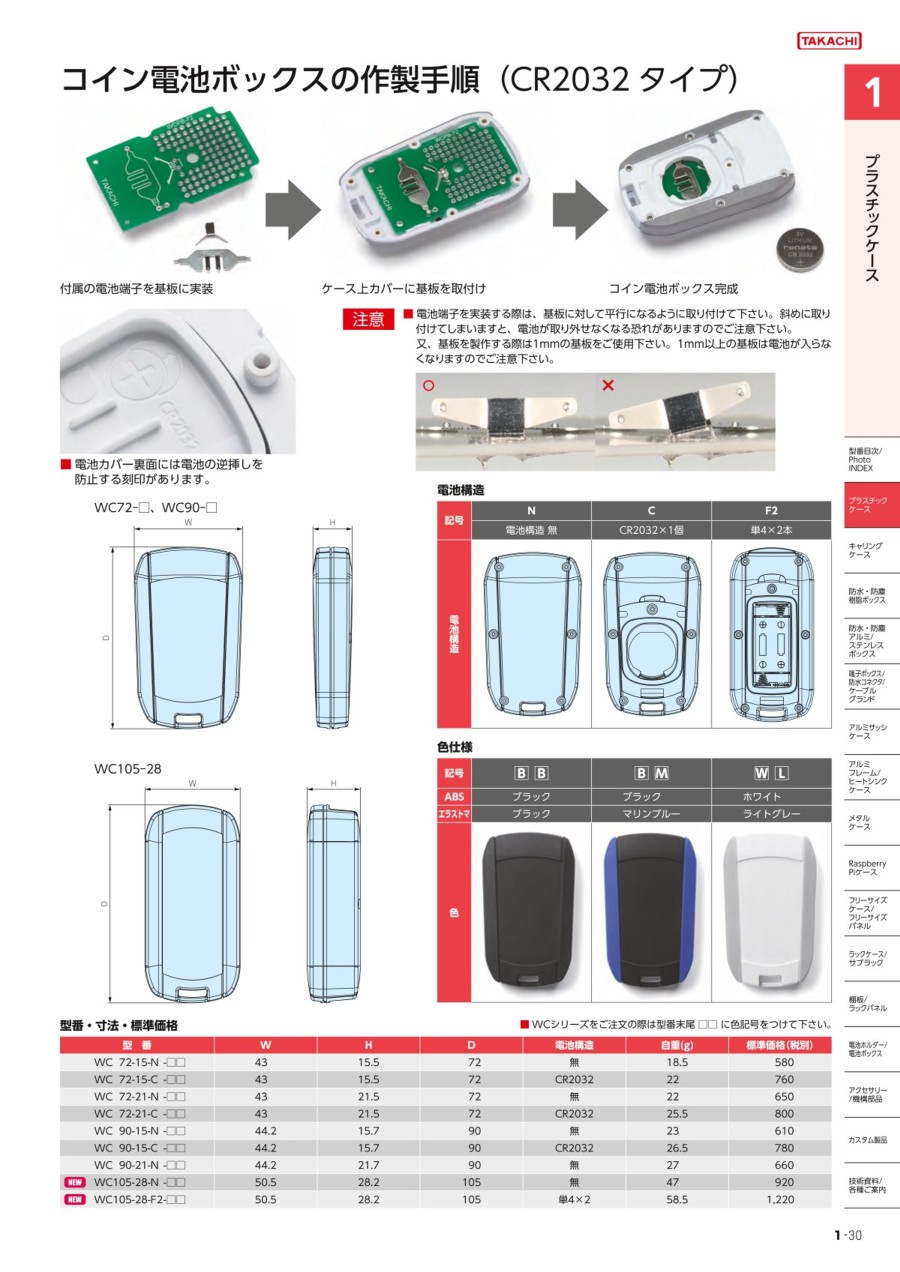

外形図
WC72-□、WC90-□
WC105-28
規格表
※WCシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。
| 型番 | W | H | D | 電池構造 | 自重（g） |
|---|---|---|---|---|---|
| WC72-21-C-□□ | 43 | 21.5 | 72 | CR2032 | 25.5 |
| WC72-21-N-□□ | 43 | 21.5 | 72 | 無 | 22 |
| WC90-21-N-□□ | 44.2 | 21.7 | 90 | 無 | 27 |
| WC105-28-F2-□□ | 50.5 | 28.2 | 105 | 単4×2 | 58.5 |
| WC105-28-N-□□ | 50.5 | 28.2 | 105 | 無 | 47 |
電池構造
| 記号 | N | C | F2 |
|---|---|---|---|
| 電池構造 無 | CR2032×1個 | 単4×2本 | |
| 電池構造 |  |  |  |
色仕様
| 記号 | ［B］［B］ | ［B］［M］ | ［M］［L］ |
|---|---|---|---|
| ABS | ブラック | ブラック | ホワイト |
| エラストマ | ブラック | マリンブルー | ライトグレー |
| 色 |  |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,150円 ( 1,265円 ) | 2日目 |
1,150円 ( 1,265円 ) | 2日目 |
1,342円 ( 1,476円 ) | 2日目 |
952円 ( 1,047円 ) | 2日目 |
1,084円 ( 1,192円 ) | 2日目 |
952円 ( 1,047円 ) | 2日目 |
974円 ( 1,071円 ) | 2日目 |
974円 ( 1,071円 ) | 2日目 |
1,113円 ( 1,224円 ) | 2日目 |
1,145円 ( 1,260円 ) | 2日目 |
1,145円 ( 1,260円 ) | 2日目 |
1,145円 ( 1,260円 ) | 2日目 |
877円 ( 965円 ) | 2日目 |
877円 ( 965円 ) | 2日目 |
877円 ( 965円 ) | 2日目 |
詳細情報
基本情報
【特長】
・IP67の防水機能を備えた小型のプラスチックケースです
・側面が弾力性のあるエラストマ（TPE）製なので、手に馴染み滑りにくく、落下の衝撃を和らげます
・リモコン、無線機、簡易測定器等、小型の機器にご利用いただけます
・従来のCR2032×1個、電池無しタイプに加え、単4×2本タイプを新たに追加しました
・CR2032タイプは付属の端子を基板にはんだ付けしてご利用下さい
・3サイズ、3タイプの色仕様からお選びいただけます
