THD HUB収納キャビネット 壁掛けタイプ
- 通常単価(税別)
- 48,370円～74,760円
- 税込単価
- 53,207円～82,236円
HUBなどの通信機器収納に便利な壁掛けタイプの19インチ機器収納用キャビネット。【特長】・学校、オフィ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
THD HUB収納キャビネット 壁掛けタイプの仕様
| 設置場所 | 屋内 |
| 塗装色 | ペールホワイト塗装（10YR8.5／0.5） |
| 材質 | 鉄 |
| 取付部 | C型マウントアングル（2.3mm）、木製基板（12mm） |
| 板厚 | ボデー：0.8mm、1.6mm ドア、右ドア：0.8mm 左側板：0.8mm 開口プレート：1.0mm 天板、底板：0.8mm |
| ハンドル | 平面ハンドル小（H-11AN）（キーNo.N200：2コ） |
| ドア | 前面および右側面ドア式 |
| アクリル窓 | ブルースモークアクリル 2mm |
| 品名記号 | 外形寸法 mm | 取付可能ユニット | 製品質量 kg | 従来製品相当品 | ||
| ヨコ | タテ | フカサ | ||||
| THD16-565 | 500 | 650 | 160 | 2U | 12 | THD16-565AC |
| THD16-6565 | 650 | 650 | 160 | 14.5 | THD16-6565AC | |
| THD21-565 | 500 | 650 | 210 | 3U | 13 | THD21-565AC |
| THD21-6565 | 650 | 650 | 210 | 15.5 | THD21-6565AC | |
| THD25-565 | 500 | 650 | 250 | 4U | 14 | THD25-565AC |
| THD25-6565 | 650 | 650 | 250 | 16.5 | THD25-6565AC | |
| THD30-565 | 500 | 650 | 300 | 5U | 15 | THD30-565AC |
| THD30-6565 | 650 | 650 | 300 | 18 | THD30-6565AC | |
| THD34-565 | 500 | 650 | 340 | 6U | 16 | THD34-565AC |
| THD34-6565 | 650 | 650 | 340 | 18.5 | THD34-6565AC | |
製品仕様
| 番号 | 部品名 | 材質 | 板厚 | 数量 | 備考 |
| ① | ボデー | 鉄 | 0.8･1.6 | 1コ | - |
| ② | ドア | 〃 | 0.8 | 1コ | THD |
| ③ | 右ドア | 〃 | 0.8･1.6 | 1コ | |
| ④ | 左側板 | 〃 | 0.8 | 1コ | |
| ⑤ | 天板 | 〃 | 0.8 | 1コ | - |
| ⑥ | 底板 | 〃 | 0.8 | 1コ | - |
| ⑦ | 開口プレート | 〃 | 1.0 | 1コ | - |
| ⑧ | C 型マウントアングル | 〃 | 2.3 | 1コ | - |
| ⑨ | ケーブルホルダー | 〃 | 2.3 | 1コ※1 | - |
| ⑩ | コーナー | ABS | - | 4コ | - |
| ⑪ | ヒンジ（ドア用） | 〃 | - | 2コ | THD |
| ⑫ | ヒンジ（右ドア･側面カバー用） | PP | - | 2コ※2 | - |
| ⑬ | スライドブッシュ | PE | - | 4コ | - |
| ⑭ | 角型スライドブッシュ | 〃 | - | 6コ※3 | - |
| ⑮ | アクリル窓 | アクリル | 2.0 | 1コ | THD |
| ⑯ | ホールプラグ | PA | - | 8コ | - |
| ⑰ | スプリングキャッチ | PA･POM | - | 2コ | THD |
| ⑱ | パッキン | PE | - | 2コ※4 | - |
| ⑲ | 木製基板 | - | 12 | 1コ | - |
| ⑳ | 前面カバー | 鉄 | 0.8 | 1コ | THD-K THD-KS |
| ㉑ | 側面カバー | 〃 | 0.8 | 2コ | |
| ㉒ | スライドラッチ | PP･POM | - | 2コ |
※1.奥行き寸法250mm以上の機種の数量は、2コになります。
※2.THD-K･THD-KSの数量は、4コになります。
※3.THD-K･THD-KSの数量は、12コになります。
※4.付属品になります。
●付属品
| 名称 | 数量 | 備考 |
| パッキン | 2コ | - |
| キー | 2コ | ドア施錠用（N200） |
| 矢印ラベル | 1コ | 逆開き用 |
| 丸木ねじ4.5×16 | 4コ | 木製基板用 |
| アースねじM5×10 | 1コ | - |
| アースラベル | 1コ | - |
| ひも | 3コ | ドア･カバー落下防止用 |
| 取扱説明書（本紙） | 1部 | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,370円 ( 53,207円 ) | 3日目 |
56,090円 ( 61,699円 ) | 3日目 |
52,810円 ( 58,091円 ) | 3日目 |
58,270円 ( 64,097円 ) | 3日目 |
58,270円 ( 64,097円 ) | 3日目 |
62,720円 ( 68,992円 ) | 3日目 |
62,720円 ( 68,992円 ) | 3日目 |
67,100円 ( 73,810円 ) | 3日目 |
67,100円 ( 73,810円 ) | 3日目 |
74,760円 ( 82,236円 ) | 3日目 |
詳細情報
基本情報
HUBなどの通信機器収納に便利な壁掛けタイプの19インチ機器収納用キャビネット。
【特長】
・学校、オフィスなどのLAN構築をサポートします
・前面および右側面が扉式で、機器収納およびメンテナンス性に優れています
・19インチ機器の取付けが可能です
・収納機器の熱量に合わせて、換気扇がドアまたは左側板に後付けできます
（THD16-□□の側面換気はPF-085CA、その他機種はPF-121CLが取付可能です）
・天井面への取付けができます
・ドア、右ドア、左側板の落下防止用のひもを付属しています

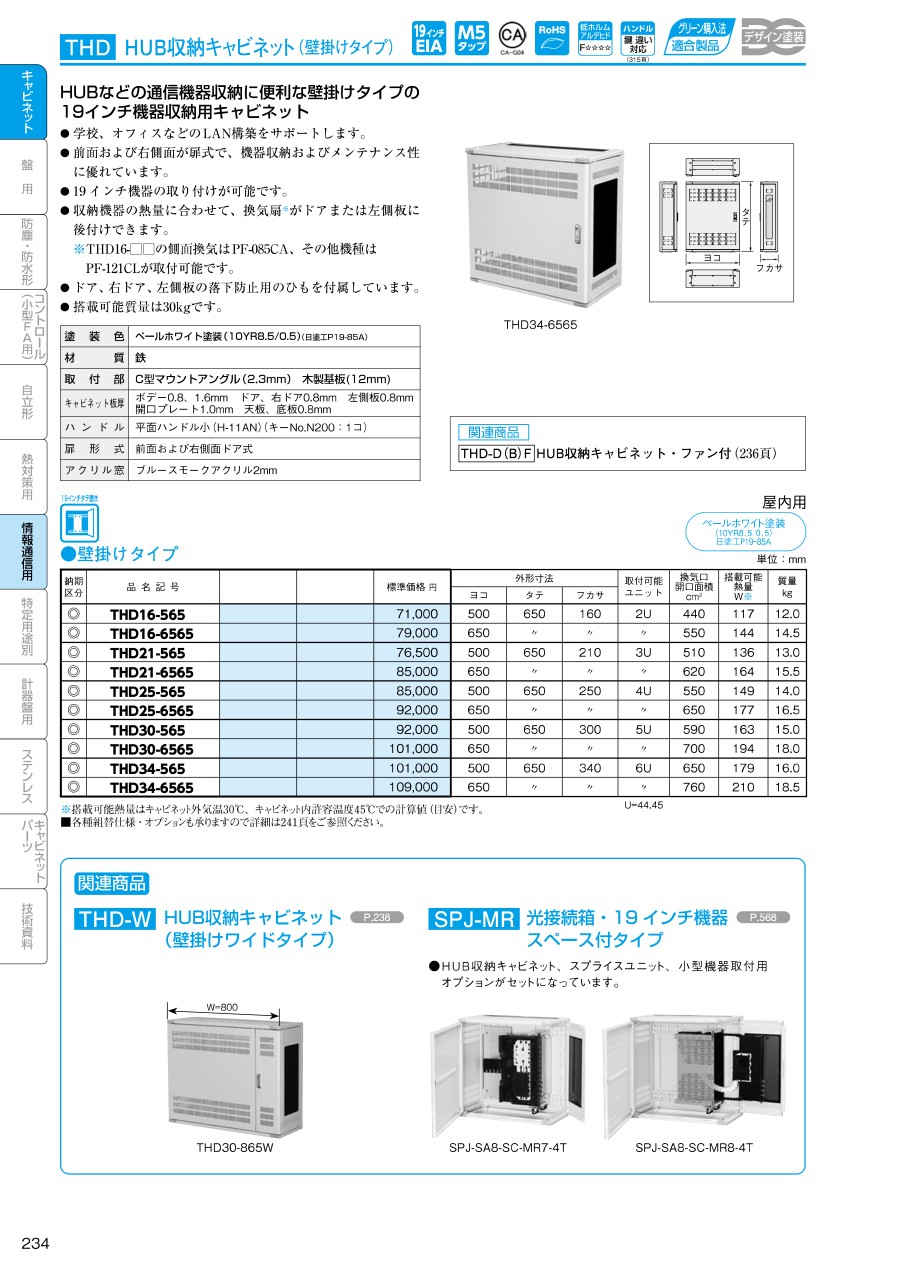

カタログ
