THD-KS HUB収納キャビネット 壁掛けカバー全面換気口タイプ
- 通常単価(税別)
- 48,370円～74,760円
- 税込単価
- 53,207円～82,236円
【特長】・EPS内など設置スペースの狭い場所への取付けや換気口面積が大きく自然換気に優れています。・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
THD-KS HUB収納キャビネット 壁掛けカバー全面換気口タイプの仕様
| 設置場所 | 屋内 |
| 塗装色 | ペールホワイト塗装（10YR8.5／0.5） |
| 材質 | 鉄 |
| 取付部 | C型マウントアングル（2.3mm）、木製基板（12mm） |
| 板厚 | ボデー：0.8mm、1.6mm 前面カバー：0.8mm 側面カバー：0.8mm 開口プレート：1.0mm 天板、底板：0.8mm |
| ハンドル | コインロック（キーNo.N200：2コ） |
| カバー | 前面および右側面カバー式 |
| 品名記号 | 外形寸法 mm | 取付可能ユニット | 製品質量 kg | 従来製品相当品 | ||
| ヨコ | タテ | フカサ | ||||
| THD16-565KS | 500 | 650 | 160 | 2U | 11 | THD16-565KC |
| THD16-6565KS | 650 | 650 | 160 | 13 | THD16-6565KC | |
| THD21-565KS | 500 | 650 | 210 | 3U | 12 | THD21-565KC |
| THD21-6565KS | 650 | 650 | 210 | 14.5 | THD21-6565KC | |
| THD25-565KS | 500 | 650 | 250 | 4U | 13 | THD25-565KC |
| THD25-6565KS | 650 | 650 | 250 | 15.5 | THD25-6565KC | |
| THD30-565KS | 500 | 650 | 300 | 5U | 14.5 | THD30-565KC |
| THD30-6565KS | 650 | 650 | 300 | 16.5 | THD30-6565KC | |
| THD34-565KS | 500 | 650 | 340 | 6U | 15 | THD34-565KC |
| THD34-6565KS | 650 | 650 | 340 | 17.5 | THD34-6565KC | |
製品仕様
| 番号 | 部品名 | 材質 | 板厚 | 数量 | 備考 |
| ① | ボデー | 鉄 | 0.8･1.6 | 1コ | - |
| ② | ドア | 〃 | 0.8 | 1コ | THD |
| ③ | 右ドア | 〃 | 0.8･1.6 | 1コ | |
| ④ | 左側板 | 〃 | 0.8 | 1コ | |
| ⑤ | 天板 | 〃 | 0.8 | 1コ | - |
| ⑥ | 底板 | 〃 | 0.8 | 1コ | - |
| ⑦ | 開口プレート | 〃 | 1.0 | 1コ | - |
| ⑧ | C 型マウントアングル | 〃 | 2.3 | 1コ | - |
| ⑨ | ケーブルホルダー | 〃 | 2.3 | 1コ※1 | - |
| ⑩ | コーナー | ABS | - | 4コ | - |
| ⑪ | ヒンジ（ドア用） | 〃 | - | 2コ | THD |
| ⑫ | ヒンジ（右ドア･側面カバー用） | PP | - | 2コ※2 | - |
| ⑬ | スライドブッシュ | PE | - | 4コ | - |
| ⑭ | 角型スライドブッシュ | 〃 | - | 6コ※3 | - |
| ⑮ | アクリル窓 | アクリル | 2.0 | 1コ | THD |
| ⑯ | ホールプラグ | PA | - | 8コ | - |
| ⑰ | スプリングキャッチ | PA･POM | - | 2コ | THD |
| ⑱ | パッキン | PE | - | 2コ※4 | - |
| ⑲ | 木製基板 | - | 12 | 1コ | - |
| ⑳ | 前面カバー | 鉄 | 0.8 | 1コ | THD-K THD-KS |
| ㉑ | 側面カバー | 〃 | 0.8 | 2コ | |
| ㉒ | スライドラッチ | PP･POM | - | 2コ |
※1.奥行き寸法250mm以上の機種の数量は、2コになります。
※2.THD-K･THD-KSの数量は、4コになります。
※3.THD-K･THD-KSの数量は、12コになります。
※4.付属品になります。
●付属品
| 名称 | 数量 | 備考 |
| パッキン | 2コ | - |
| キー | 2コ | ドア施錠用（N200） |
| 矢印ラベル | 1コ | 逆開き用 |
| 丸木ねじ4.5×16 | 4コ | 木製基板用 |
| アースねじM5×10 | 1コ | - |
| アースラベル | 1コ | - |
| ひも | 3コ | ドア･カバー落下防止用 |
| 取扱説明書（本紙） | 1部 | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,370円 ( 53,207円 ) | 3日目 |
53,890円 ( 59,279円 ) | 3日目 |
52,810円 ( 58,091円 ) | 3日目 |
58,270円 ( 64,097円 ) | 3日目 |
58,270円 ( 64,097円 ) | 3日目 |
62,720円 ( 68,992円 ) | 3日目 |
62,720円 ( 68,992円 ) | 3日目 |
66,000円 ( 72,600円 ) | 3日目 |
66,000円 ( 72,600円 ) | 3日目 |
74,760円 ( 82,236円 ) | 3日目 |
詳細情報
基本情報
【特長】
・EPS内など設置スペースの狭い場所への取付けや換気口面積が大きく自然換気に優れています。
・前面カバーおよび左右側面カバーが取外し可能なため機器収納およびメンテナンス性に優れています。
・19インチ機器の取付けが可能です。
・前面カバー、側面カバーの落下防止用のひもを付属しています。

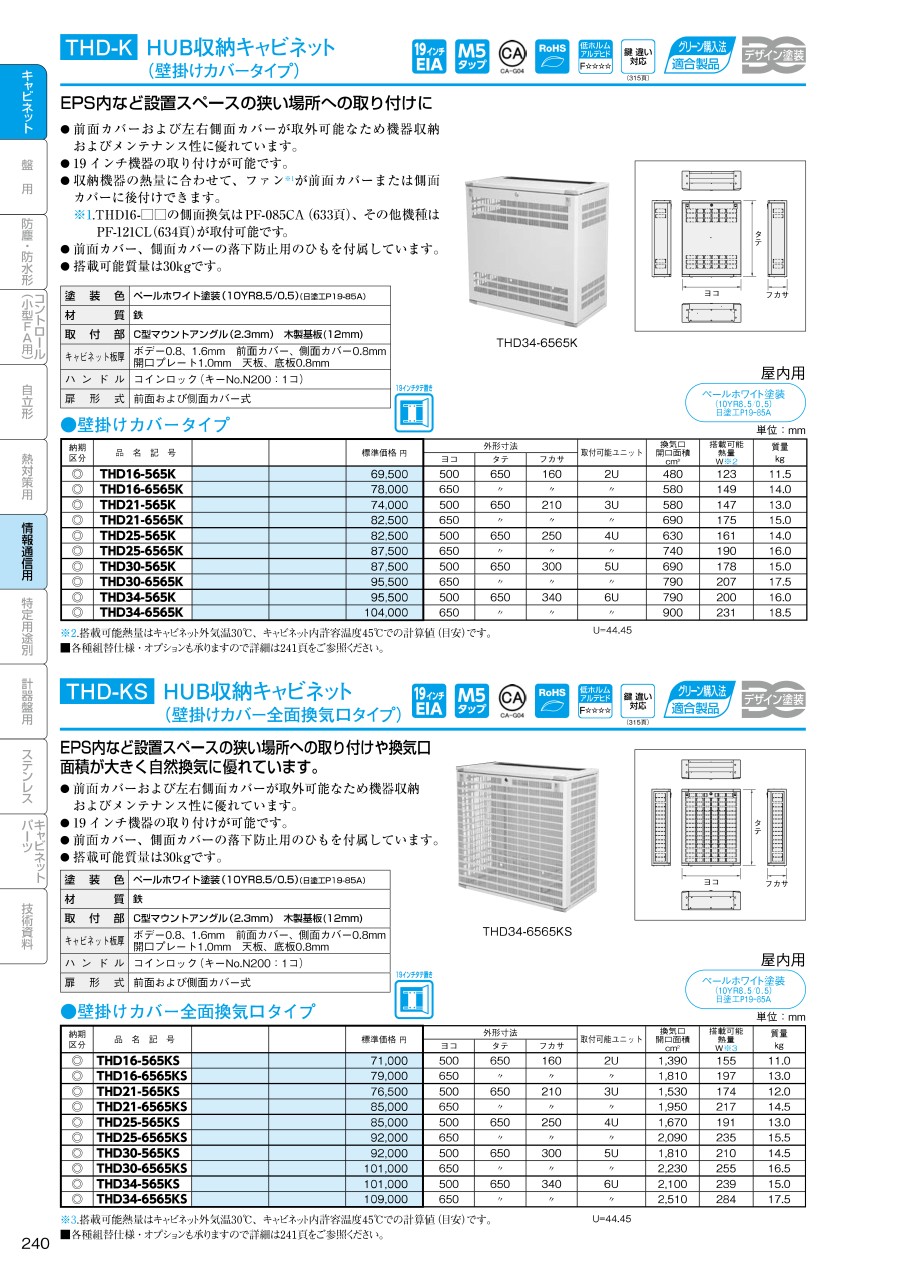

カタログ
