未確定：候補が36型番あります。

AWGサイズ(AWG)
29～28
28
27～26
26
25～24
24
絶縁体色
- 黒
- 白
- 赤
- 青
ボビン（リール）巻
~mm
- 有
- 無
ボビン（リール）巻材質
~mm
- 樹脂製
全長(m)
~mm
- 50
- 100
- 305
仕上がり外径(mm)
~mm
- 0.92
- 1.02
- 1.15
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 3日以内
- 4日以内

住友電工電子ワイヤー

UL10368 イラックス（R）HF 絶縁電線（ボビン（リール）巻含む）

カタログ |

通常単価(税別): 4,800円～13,000円

税込単価: 5,280円～14,300円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

住友電工電子ワイヤー

通常出荷日：1 日目～

【特長】・定格電圧 300V、定格温度 105℃。・絶縁体は住友電工独自技術の...

タイプ
その他
定格電圧
300V
安全規格
UL Recognized / CSA(c-UL)
絶縁体材料
その他
耐熱温度
105℃
特性
耐熱性
シールド
無
加工サービス
無

未確定：候補が36型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

AWGサイズ

(AWG)

絶縁体色

ボビン（リール）巻

ボビン（リール）巻材質

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

[25～24] 24	青	無	-	50	1.15	10	1個
[25～24] 24	青	無	-	100	1.15	10	1個
[25～24] 24	青	有	樹脂製	305	1.15	10	1個
[25～24] 24	黒	無	-	50	1.15	10	1個
[25～24] 24	黒	無	-	100	1.15	10	1個
[25～24] 24	黒	有	樹脂製	305	1.15	10	1個
[25～24] 24	赤	無	-	50	1.15	10	1個
[25～24] 24	赤	無	-	100	1.15	10	1個
[25～24] 24	赤	有	樹脂製	305	1.15	10	1個
[25～24] 24	白	無	-	50	1.15	10	1個
[25～24] 24	白	無	-	100	1.15	10	1個
[25～24] 24	白	有	樹脂製	305	1.15	10	1個
[27～26] 26	青	無	-	50	1.02	10	1個
[27～26] 26	青	無	-	100	1.02	10	1個
[27～26] 26	青	有	樹脂製	305	1.02	10	1個
[27～26] 26	黒	無	-	50	1.02	10	1個
[27～26] 26	黒	無	-	100	1.02	10	1個
[27～26] 26	黒	有	樹脂製	305	1.02	10	1個
[27～26] 26	赤	無	-	50	1.02	10	1個
[27～26] 26	赤	無	-	100	1.02	10	1個
[27～26] 26	赤	有	樹脂製	305	1.02	10	1個
[27～26] 26	白	無	-	50	1.02	10	1個
[27～26] 26	白	無	-	100	1.02	10	1個
[27～26] 26	白	有	樹脂製	305	1.02	10	1個
[29～28] 28	青	無	-	50	0.92	10	1個
[29～28] 28	青	無	-	100	0.92	10	1個
[29～28] 28	青	有	樹脂製	305	0.92	10	1個
[29～28] 28	黒	無	-	50	0.92	10	1個
[29～28] 28	黒	無	-	100	0.92	10	1個
[29～28] 28	黒	有	樹脂製	305	0.92	10	1個
[29～28] 28	赤	無	-	50	0.92	10	1個
[29～28] 28	赤	無	-	100	0.92	10	1個
[29～28] 28	赤	有	樹脂製	305	0.92	10	1個
[29～28] 28	白	無	-	50	0.92	10	1個
[29～28] 28	白	無	-	100	0.92	10	1個
[29～28] 28	白	有	樹脂製	305	0.92	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,500円 ( 7,150円 )	4日目
8,800円 ( 9,680円 )	1日目
13,000円 ( 14,300円 )	1日目
6,500円 ( 7,150円 )	4日目
8,800円 ( 9,680円 )	1日目
13,000円 ( 14,300円 )	1日目
6,500円 ( 7,150円 )	1日目
8,800円 ( 9,680円 )	1日目
13,000円 ( 14,300円 )	1日目
6,500円 ( 7,150円 )	1日目
8,800円 ( 9,680円 )	1日目
13,000円 ( 14,300円 )	1日目
5,500円 ( 6,050円 )	4日目
7,000円 ( 7,700円 )	1日目
10,800円 ( 11,880円 )	1日目
5,500円 ( 6,050円 )	1日目
7,000円 ( 7,700円 )	1日目
10,800円 ( 11,880円 )	1日目
5,500円 ( 6,050円 )	1日目
7,000円 ( 7,700円 )	1日目
10,800円 ( 11,880円 )	1日目
5,500円 ( 6,050円 )	1日目
7,000円 ( 7,700円 )	3日目
10,800円 ( 11,880円 )	1日目
4,800円 ( 5,280円 )	4日目
6,300円 ( 6,930円 )	4日目
9,800円 ( 10,780円 )	1日目
4,800円 ( 5,280円 )	1日目
6,300円 ( 6,930円 )	1日目
9,800円 ( 10,780円 )	1日目
4,800円 ( 5,280円 )	1日目
6,300円 ( 6,930円 )	1日目
9,800円 ( 10,780円 )	1日目
4,800円 ( 5,280円 )	1日目
6,300円 ( 6,930円 )	1日目
9,800円 ( 10,780円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・定格電圧 300V、定格温度 105℃。
・絶縁体は住友電工独自技術の難燃ポリオレフィンであり、塩素や臭素に代表されるハロゲン元素およびハロゲン化合物、赤リン、鉛および鉛系化合物、アンチモンおよびアンチモン系化合物を不使用。
・UL VW-1、CSA FT1 および電気用品安全法に基づく垂直燃焼試験に合格。
・305mの出荷形態はプラスチックボビン。

製品情報

許容電流値

項目	単位	AWGサイズ
項目	単位	28	26	24
許容電流（30℃）	A	3.5	4.7	6.5

※許容電流数値は計算値であり、保証値ではありません

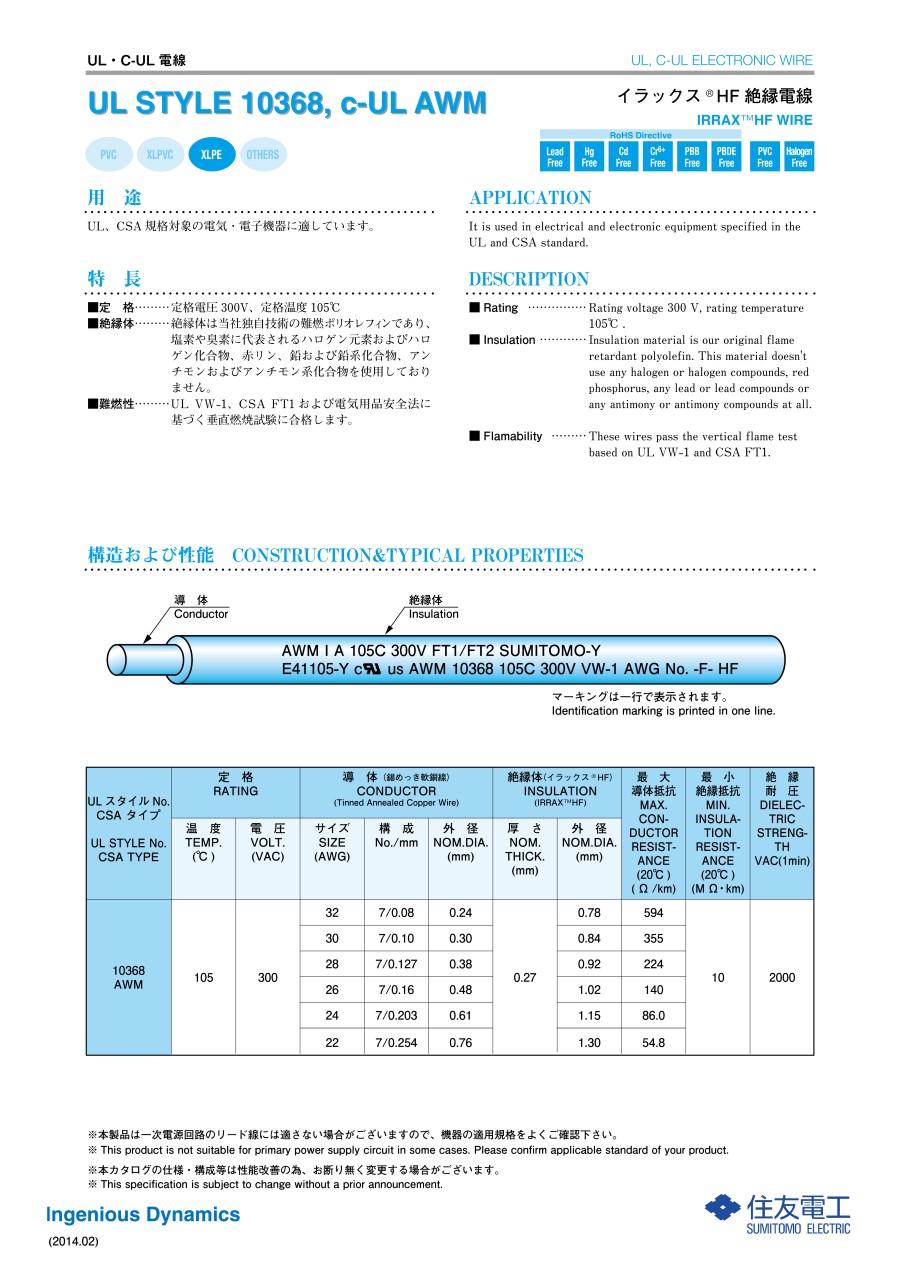

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
