耐候性Mネジケーブルグランド RMWシリーズ【1～100個入り】

Name: 耐候性Mネジケーブルグランド RMWシリーズ【1～100個入り】
Brand: タカチ電機工業
SKU: 222302601671
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 132円～9,540円

税込単価: 145円～10,494円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

Mネジケーブルグランド RMシリーズ

4.7

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

PGネジケーブルグランド RPGシリーズ

4.3

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

【特長】・紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランドで...

詳細情報を確認する

種類
ケーブルグランド
形状
一体型
ネジ規格
Mネジ
材質
樹脂
保護機能(耐環境性)
防水性 / 難燃性 / 耐候性
材質詳細
キャップ/コネクタ本体/ナット：PA66（UL94V-2）、ゴムブッシュ/O-リング：シリコン

ご注意

2023年10月より、キャップデザインが変更となりました。サイズと在庫状況により、切替時期は異なります。詳細はこちらをご確認ださい。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

仕様変更のお知らせ

キャップデザインの変更

RMW型耐候性Mネジケーブルグランドの特長

構成図

構成部品

No.	名称	材質
1	キャップ	PA66（UL94V-2）
2	ゴムブッシュ	シリコン
3	コネクタ本体	PA66（UL94V-2）
4	O-リング	シリコン
5	ナット	PA66（UL94V-2）

外観寸法図

※RMW10S-6にはナットが付属していません。
取付けの際は、相手側にネジ穴加工が必要となります。

型番・寸法

単位：mm

型番		G		適合ケーブル径		L	H 最大	SW	A	入数
●ブラック（B）	●ライトグレー（S）	ネジ規格	取付穴径	最小	最大	L	H 最大	SW	A	入数
RMW8L-2.5B	RMW8L-2.5S	M8×1.25	Φ8.2	1	2.5	13	19.5	11.8	13.5	1/袋
RMW8L-4B	RMW8L-4S	M8×1.25	Φ8.2	2.5	4	13	19.5	11.8	13.5	1/袋
RMW10S-6B	RMW10S-6S	M10×1.5	ナット無	3	6	8	20.5	13	14.4	1/袋
RMW10L-6B	RMW10L-6S	M10×1.5	Φ10.2	3	6	13	20.5	13	14.4	1/袋
RMW12S-7B	RMW12S-7S	M12×1.5	Φ12.2	3.5	7	9	20.5	16	17.6	1/袋
RMW12L-7B	RMW12L-7S	M12×1.5	Φ12.2	3.5	7	14.5	20.5	16	17.7	1/袋
RMW16S-8B	RMW16S-8S	M16×1.5	Φ16.2	4	8	9	23.5	19	21	1/袋
RMW16L-8B	RMW16L-8S	M16×1.5	Φ16.2	4	8	15	24	19	21	1/袋
RMW20S-12B	RMW20S-12S	M20×1.5	Φ20.2	6	12	10	29	24	26.2	1/袋
RMW20L-12B	RMW20L-12S	M20×1.5	Φ20.2	6	12	15	28.5	24	26.2	1/袋
RMW25L-17B	RMW25L-17S	M25×1.5	Φ25.2	11	17	15	35	33	36.2	1/袋
RMW32L-21B	RMW32L-21S	M32×1.5	Φ32.3	13	21	15	38	36	39.5	1/袋
RMW40L-27B	RMW40L-27S	M40×1.5	Φ40.3	18	27	18	43.5	45.7	50.5	1/袋
RMW50L-38B	RMW50L-38S	M50×1.5	Φ50.4	27	38	20	50.5	60	66.5	1/袋
RMW8L-2.5B-P	RMW8L-2.5S-P	M8×1.25	Φ8.2	1	2.5	13	19.5	11.8	13.5	100/袋
RMW8L-4B-P	RMW8L-4S-P	M8×1.25	Φ8.2	2.5	4	13	19.5	11.8	13.5	100/袋
RMW10L-6B-P	RMW10L-6S-P	M10×1.5	Φ10.2	3	6	13	20.5	13	14.4	100/袋
RMW12S-7B-P	RMW12S-7S-P	M12×1.5	Φ12.2	3.5	7	9	20.5	16	17.6	100/袋
RMW12L-7B-P	RMW12L-7S-P	M12×1.5	Φ12.2	3.5	7	14.5	20.5	16	17.7	100/袋
RMW16S-8B-P	RMW16S-8S-P	M16×1.5	Φ16.2	4	8	9	23.5	19	21	100/袋
RMW16L-8B-P	RMW16L-8S-P	M16×1.5	Φ16.2	4	8	15	24	19	21	100/袋
RMW20S-12B-P	RMW20S-12S-P	M20×1.5	Φ20.2	6	12	10	29	24	26.2	100/袋
RMW20L-12B-P	RMW20L-12S-P	M20×1.5	Φ20.2	6	12	15	28.5	24	26.2	100/袋
RMW25L-17B-P	RMW25L-17S-P	M25×1.5	Φ25.2	11	17	15	35	33	36.2	100/袋

RMW型シリコン製ゴムブッシュ耐候性試験結果

【試験品】RMWシリーズのゴムブッシュの1箇所を切り、下記のようにアルミプレートに固定したものを試験。

【試験方法】

試験装置：スーパーキセノンウェザーメーター SX75（スガ試験機株式会社製）
試験条件：JIS B7754：1991 キセノンアークランプ式耐光性及び耐候性試験機に規定される装置を用いて下記の条件で行った。
              放射照度：180W/m²（調節波長範囲 300～400nm）
              ブラックパネル温度：63±3℃
              相対湿度：50±10％
              サイクル条件：120分サイクル（18分間照射及び水噴霧、102分照射）
試験時間：2000時間（約4年相当）
放射露光量：1296MJ/m²

【試験結果】

外観：表面に亀裂、光沢、粉状の物質が表面に出てくる等の変化は見られない。材質の柔軟性もほぼ変化なし。

〔試験前の外観〕

〔試験後そのままの状態の外観〕

【他の材料での試験結果】

NBR（RMシリーズで使用しているもの）外観：表面の光沢が無くなり、材質の硬化があった。

〔試験前の外観〕

〔試験後そのままの状態の外観〕

EPDM（他社の耐候性ケーブルグランドで使用しているもの）外観：亀裂が発生し、変色が大きく、粉状の物質が表面に出ている。

〔試験前の外観〕

〔試験後そのままの状態の外観〕

型番リスト

表示件数

型番

使用ケーブル外径

ネジサイズ

色

色詳細

取付穴径φ

(mm)

寸法 L

(mm)

RoHS?

最小発注数量

2.5～4mm	M8×1.25	黒	-	8.2	13	10	10個
3～6mm	M10×1.5	黒	-	10.2	13	10	10個
3～6mm	M10×1.5	グレー	ライトグレー	10.2	13	10	10個
3～6mm	M10×1.5	グレー	ライトグレー	10.2	13	10	1パック 100個入り
3～6mm	M10×1.5	黒	-	ナット無	8	10	10個
3～6mm	M10×1.5	グレー	ライトグレー	ナット無	8	10	10個
3.5～7mm	M12×1.5	黒	-	12.2	14.5	10	1パック 100個入り
3.5～7mm	M12×1.5	グレー	ライトグレー	12.2	14.5	10	1パック 100個入り
3.5～7mm	M12×1.5	グレー	ライトグレー	12.2	9	10	10個
3.5～7mm	M12×1.5	グレー	ライトグレー	12.2	9	10	1パック 100個入り
4～8mm	M16×1.5	黒	-	16.2	15	-	10個
4～8mm	M16×1.5	グレー	ライトグレー	16.2	15	10	1パック 100個入り
4～8mm	M16×1.5	黒	-	16.2	9	10	10個
4～8mm	M16×1.5	黒	-	16.2	9	10	1パック 100個入り
4～8mm	M16×1.5	グレー	ライトグレー	16.2	9	10	10個
4～8mm	M16×1.5	グレー	ライトグレー	16.2	9	10	1パック 100個入り
6～12mm	M20×1.5	黒	-	20.2	15	10	10個
6～12mm	M20×1.5	黒	-	20.2	15	10	1パック 100個入り
6～12mm	M20×1.5	グレー	ライトグレー	20.2	15	10	10個
6～12mm	M20×1.5	グレー	ライトグレー	20.2	15	10	1パック 100個入り
6～12mm	M20×1.5	グレー	ライトグレー	20.2	10	10	10個
6～12mm	M20×1.5	グレー	ライトグレー	20.2	10	10	1パック 100個入り
11～17mm	M25×1.5	黒	-	25.2	15	-	5個
11～17mm	M25×1.5	グレー	ライトグレー	25.2	15	-	5個
13～21mm	M32×1.5	黒	-	32.3	15	10	5個
18～27mm	M40×1.5	黒	-	40.3	18	10	5個
18～27mm	M40×1.5	グレー	ライトグレー	40.3	18	10	5個
27～38mm	M50×1.5	黒	-	50.4	20	10	2個

通常単価(税別) (税込単価)	通常出荷日

150円 ( 165円 )	4日目
150円 ( 165円 )	4日目
150円 ( 165円 )	在庫品1日目当日出荷可能
7,443円 ( 8,187円 )	4日目
132円 ( 145円 )	4日目
132円 ( 145円 )	4日目
6,075円 ( 6,683円 )	4日目
6,075円 ( 6,683円 )	4日目
132円 ( 145円 )	4日目
5,661円 ( 6,227円 )	4日目
168円 ( 185円 )	4日目
7,389円 ( 8,128円 )	4日目
150円 ( 165円 )	4日目
6,768円 ( 7,445円 )	4日目
150円 ( 165円 )	在庫品1日目当日出荷可能
6,768円 ( 7,445円 )	4日目
192円 ( 211円 )	4日目
9,540円 ( 10,494円 )	4日目
192円 ( 211円 )	4日目
9,540円 ( 10,494円 )	4日目
168円 ( 185円 )	在庫品1日目当日出荷可能
7,866円 ( 8,653円 )	4日目
288円 ( 317円 )	4日目
288円 ( 317円 )	4日目
360円 ( 396円 )	4日目
570円 ( 627円 )	4日目
570円 ( 627円 )	4日目
980円 ( 1,078円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・紫外線や経年劣化に強いシリコンゴムを使用した耐候性ケーブルグランドです
【用途】
・屋外での防水機器の配線に最適です

ご注意

2023年10月より、キャップデザインが変更となりました。サイズと在庫状況により、切替時期は異なります。詳細はこちらをご確認ださい。

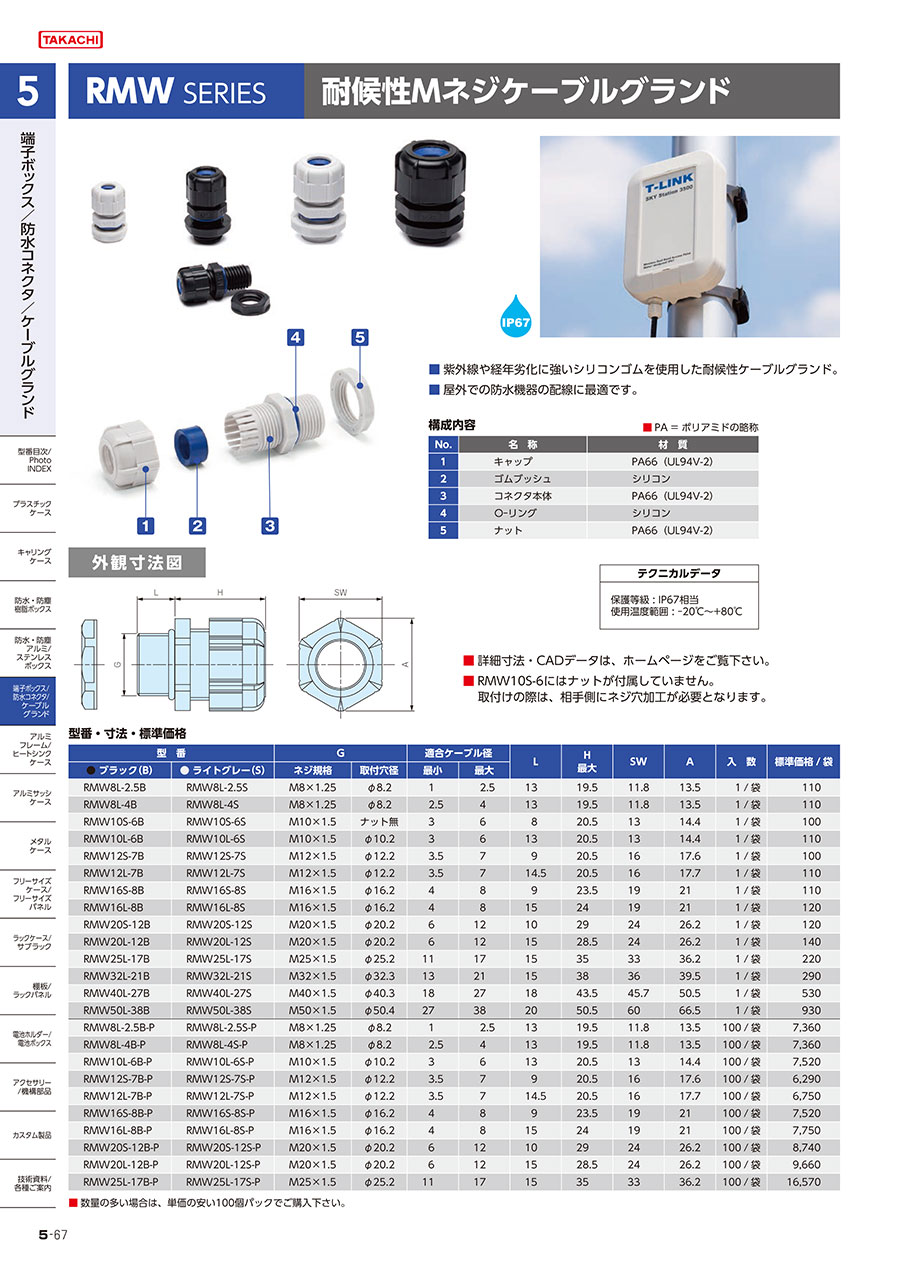

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
