THB381マイクロ防水中継コネクタ
- 通常単価(税別)
- 1,921円
- 税込単価
- 2,113円
Φ14mm、全長90mmのコンパクトサイズの防水コネクタです。【特長】・指で押すだけで簡単に接続・切離...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
THB381型 マイクロ防水中継コネクタの特長
構成図
構成部品
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | プラグ | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 2 | ソケット | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 3 | ケーブルグランド | 2 | PA66GF（UL94V-2） | ブラック |
| 4 | ゴムブッシュ | 2 | TPE | グリーン |
| - | 端子 | 4 | 真ちゅう | 銀メッキ |
| - | 端子ネジ | 4 | 鉄 | 亜鉛メッキ |
※PA66GF=「ポリアミド66グラスファイバー入り」の略称
製品仕様
| 定格電圧 | AC/DC 400V | ||
|---|---|---|---|
| 定格電流 | 10A | ||
| 適合電線 | より線0.5mm2～1.5mm2 | ||
| 接触抵抗 | 10mΩ以下 | ||
| インパルス耐電圧 | 4kV | ||
| 挿抜回数 | 100回 | ||

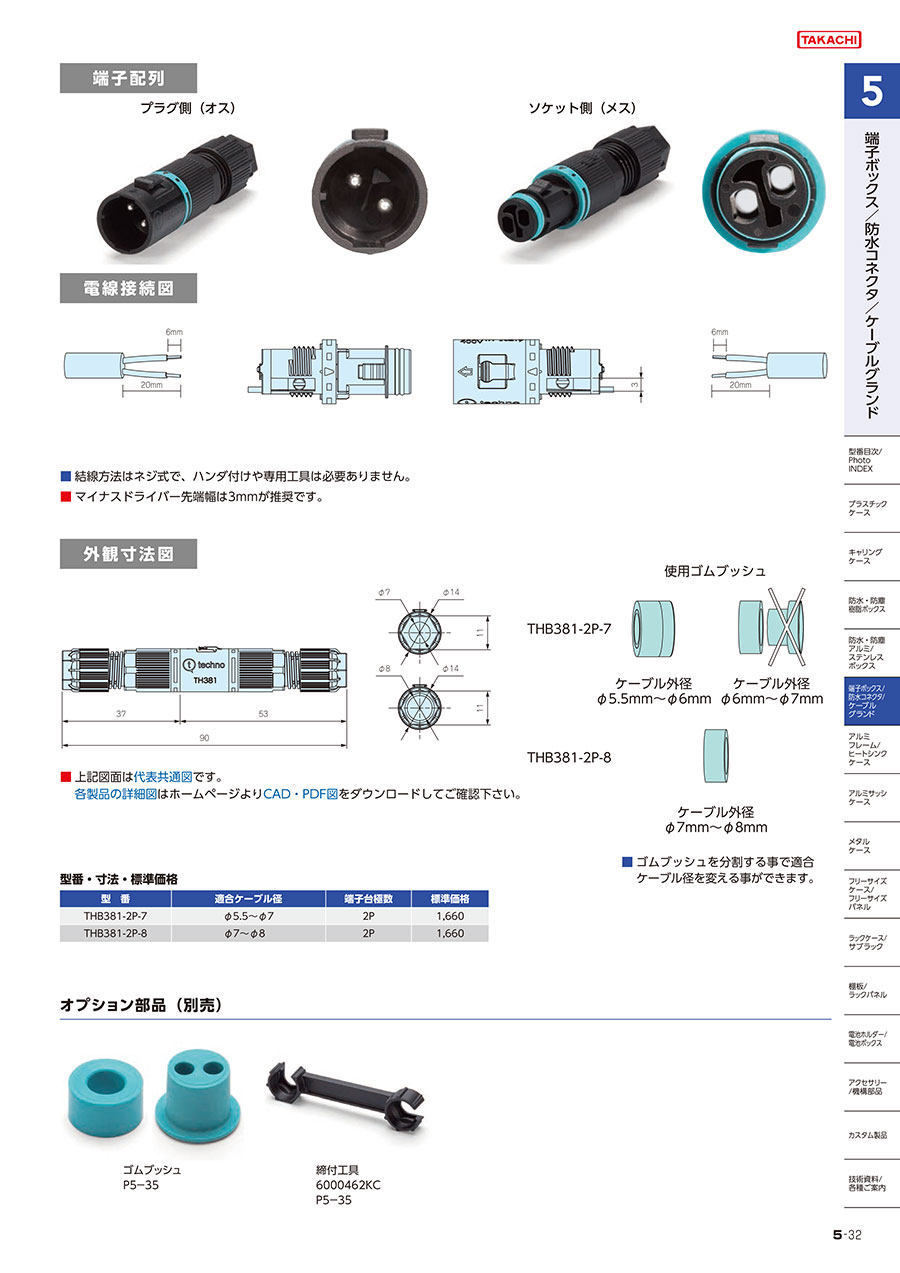

端子配列
プラグ側（オス）
ソケット側（メス）
電線接続図
※結線方法はネジ式で、ハンダ付けや専用工具は必要ありません。
※マイナスドライバー先端幅は3mmが推奨です。
外観寸法図
※上記図面は代表共通図です。
※ゴムブッシュを分割する事で適合ケーブル径を変える事ができます。
型番・寸法
| 型 番 | 適合ケーブル径 | 端子台極数 |
|---|---|---|
| THB381-2P-7 | φ5.5～φ7 | 2P |
| THB381-2P-8 | φ7～φ8 | 2P |
オプション部品（別売）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,921円 ( 2,113円 ) | 在庫品1日目当日出荷可能 |
1,921円 ( 2,113円 ) | 3日目 |
詳細情報
基本情報
Φ14mm、全長90mmのコンパクトサイズの防水コネクタです。
【特長】
・指で押すだけで簡単に接続・切離しが可能で、作業時間が短縮出来ます。
・結線方法はネジ式で、ハンダ付けや専用工具は必要ありません。
