THB387Eパネルマウント防水中継コネクタ
- 通常単価(税別)
- 1,058円～2,484円
- 税込単価
- 1,164円～2,732円
通常出荷日：2日目～4日目一部当日出荷可能
コンパクトサイズで使い易いパネルマウント型の防水コネクタです。【特長】・パネルや筐体に取付けて挿抜が出...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるように、コネクタを配置して下さい。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

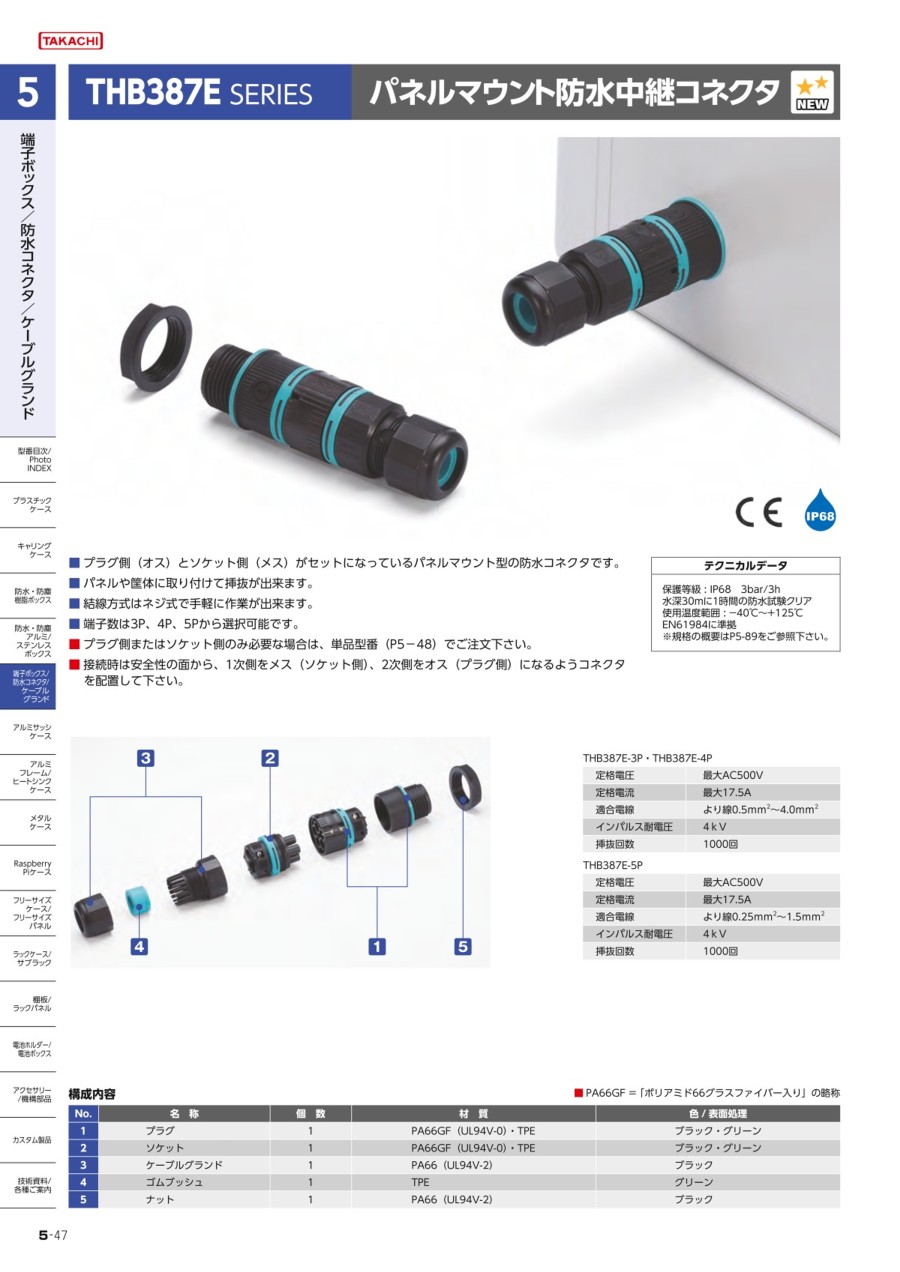

THB387E型 パネルマウント防水中継コネクタの特長
構成図
構成内容
| NO. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | プラグ | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 2 | ソケット | 1 | PA66GF（UL94V-0）・TPE | ブラック・グリーン |
| 3 | ケーブルグランド | 1 | PA66（UL94V-2） | ブラック |
| 4 | ゴムブッシュ | 1 | TPE | グリーン |
| 5 | ナット | 1 | PA66（UL94V-2） | ブラック |
※PA66GF=「ポリアミド66グラスファイバー入り」の略称
製品仕様
| 型番 | THB387E-3P | THB387E-4P | THB387E-5P |
|---|---|---|---|
| 定格電圧 | 最大AC500V | ||
| 定格電流 | 最大17.5A | ||
| 適合電線 | より線0.5mm2～4.0mm2 | より線0.25mm2～1.5mm2 | |
| インパルス耐電圧 | 4kV | ||
| 挿抜回数 | 1000回 | ||
端子配列
プラグ側（オス）
THB387E-3P
THB387E-4P
THB387E-5P
ソケット側（メス）
THB387E-3P
THB387E-4P
THB387E-5P
電線接続図
※結線方法はネジ式で、ハンダ付けや専用工具は必要ありません。
※マイナスドライバー先端幅は3mmが推奨です。
外観寸法図
※上記図面は代表共通図です。
取付穴寸法
使用ゴムブッシュについて
使用ゴムブッシュ
ケーブル外径
Φ7mm～Φ9mm
使用ゴムブッシュ
ケーブル外径
Φ9mm～Φ12mm
型番・寸法
セット品販売
| 型 番 | L | H | G | 適合ケーブル外径 | 最大適合板厚 | 端子台極数 |
|---|---|---|---|---|---|---|
| THB387E-3P-M20 | 14 | 66.5 | 20 | Φ7～Φ12 | 6.5 | 3P |
| THB387E-4P-M20 | 14 | 66.5 | 20 | Φ7～Φ12 | 6.5 | 4P |
| THB387E-5P-M20 | 14 | 66.5 | 20 | Φ7～Φ12 | 6.5 | 5P |
※プラグ・ソケットがセットになっています。
プラグ単品販売
| 型 番 | プラグ/ソケット | 適合ケーブル外径 | 端子極数 |
|---|---|---|---|
| THB387E-3P-M20-P | プラグ | - | 3P |
| THB387E-4P-M20-P | プラグ | - | 4P |
| THB387E-5P-M20-P | プラグ | - | 5P |
※プラグの単品型番です。
オプション部品（別売）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,105円 ( 2,316円 ) | 3日目 |
1,058円 ( 1,164円 ) | 2日目 |
2,222円 ( 2,444円 ) | 3日目 |
1,106円 ( 1,217円 ) | 2日目 |
2,484円 ( 2,732円 ) | 4日目 |
1,232円 ( 1,355円 ) | 2日目 |
詳細情報
基本情報
コンパクトサイズで使い易いパネルマウント型の防水コネクタです。
【特長】
・パネルや筐体に取付けて挿抜が出来ます
・結線方式はネジ式で手軽に作業ができます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるように、コネクタを配置して下さい。
カタログ
商品担当おすすめ
THB387Eパネルマウント防水中継コネクタのレビュー
弊社取り扱い製品とお客様の機器接続
5
5.02020/10/06
センサー出力をどうしても電圧タイプから電流タイプに切り替えたいとのお客様の声に対して配線中に抵抗を入れなければならなくな...もっと読む
0人が参考にしています。
