コネクタ付ケーブル（ストレートタイプ）
- 通常単価(税別)
- 4,768円～13,757円特別価格
- 税込単価
- 5,245円～15,133円特別価格
通常出荷日：在庫品1日目当日出荷可能
【特長】・細くて柔軟で曲げやすい！・狭いダクト内も楽々配線 WAGO PMやわらかケーブル。
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
型番構成（やわらかケーブル）
資料 1：コネクタ向きと記号

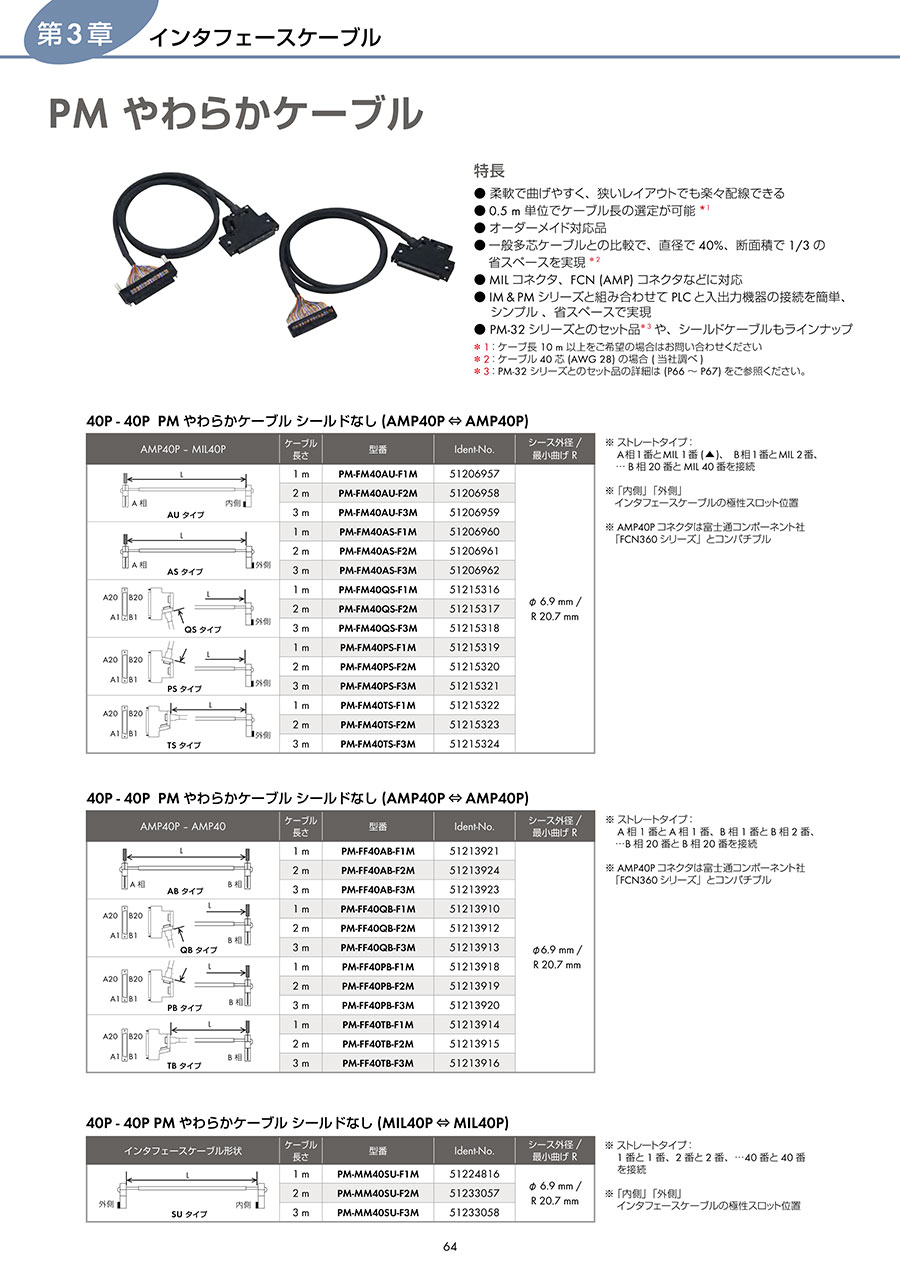

40P-40P PM やわらかケーブル シールドなし（AMP40P⇔AMP40P）
| 型番 | AMP40P–MIL40P | コネクタ種類 | コネクタ極数 | コネクタ向き | やわらか ケーブル | ケーブル長 | ||
| CN1 | CN2 | CN1 | CN2 | |||||
| PM-FM40AU-F1M |  | F | M | 40 | A | U | ○ | 1M |
| PM-FM40AU-F2M | F | M | 40 | A | U | ○ | 2M | |
| PM-FM40AU-F3M | F | M | 40 | A | U | ○ | 3M | |
| PM-FM40AS-F1M |  | F | M | 40 | A | S | ○ | 1M |
| PM-FM40AS-F2M | F | M | 40 | A | S | ○ | 2M | |
| PM-FM40AS-F3M | F | M | 40 | A | S | ○ | 3M | |
| PM-FM40QS-F1M |  | F | M | 40 | Q | S | ○ | 1M |
| PM-FM40QS-F2M | F | M | 40 | Q | S | ○ | 2M | |
| PM-FM40QS-F3M | F | M | 40 | Q | S | ○ | 3M | |
| PM-FM40PS-F1M |  | F | M | 40 | P | S | ○ | 1M |
| PM-FM40PS-F2M | F | M | 40 | P | S | ○ | 2M | |
| PM-FM40PS-F3M | F | M | 40 | P | S | ○ | 3M | |
| PM-FM40TS-F1M |  | F | M | 40 | T | S | ○ | 1M |
| PM-FM40TS-F2M | F | M | 40 | T | S | ○ | 2M | |
| PM-FM40TS-F3M | F | M | 40 | T | S | ○ | 3M | |
※「内側」「外側」：インタフェースケーブルの極性スロット位置
※AMP40Pコネクタは富士通コンポーネント社「FCN360シリーズ」とコンパチブル
40P-40P PM やわらかケーブル シールドなし（AMP40P⇔AMP40P）
| 型番 | AMP40P–AMP40 | コネクタ種類 | コネクタ極数 | コネクタ向き | やわらか ケーブル | ケーブル長 | ||
| CN1 | CN2 | CN1 | CN2 | |||||
| PM-FF40AB-F1M |  | F | F | 40 | A | B | ○ | 1M |
| PM-FF40AB-F2M | F | F | 40 | A | B | ○ | 2M | |
| PM-FF40AB-F3M | F | F | 40 | A | B | ○ | 3M | |
| PM-FF40QB-F1M |  | F | F | 40 | Q | B | ○ | 1M |
| PM-FF40QB-F2M | F | F | 40 | Q | B | ○ | 2M | |
| PM-FF40QB-F3M | F | F | 40 | Q | B | ○ | 3M | |
| PM-FF40PB-F1M |  | F | F | 40 | P | B | ○ | 1M |
| PM-FF40PB-F2M | F | F | 40 | P | B | ○ | 2M | |
| PM-FF40PB-F3M | F | F | 40 | P | B | ○ | 3M | |
| PM-FF40TB-F1M |  | F | F | 40 | T | B | ○ | 1M |
| PM-FF40TB-F2M | F | F | 40 | T | B | ○ | 2M | |
| PM-FF40TB-F3M | F | F | 40 | T | B | ○ | 3M | |
※AMP40Pコネクタは富士通コンポーネント社「FCN360シリーズ」とコンパチブル
40P-40P PM やわらかケーブル シールドなし（MIL40P⇔MIL40P）
| 型番 | インタフェースケーブル形状 | コネクタ種類 | コネクタ極数 | コネクタ向き | やわらか ケーブル | ケーブル長 | ||
| CN1 | CN2 | CN1 | CN2 | |||||
| PM-MM40SU-F1M |  | M | M | 40 | S | U | ○ | 1M |
| PM-MM40SU-F2M | M | M | 40 | S | U | ○ | 2M | |
| PM-MM40SU-F3M | M | M | 40 | S | U | ○ | 3M | |
※「内側」「外側」：インタフェースケーブルの極性スロット位置
34P-34P PM やわらかケーブル シールドなし（MIL34P⇔MIL34P）
| 型番 | インタフェースケーブル形状 | コネクタ種類 | コネクタ極数 | コネクタ向き | やわらか ケーブル | ケーブル長 | ||
| CN1 | CN2 | CN1 | CN2 | |||||
| PM-MM34SU-F1M | | M | M | 34 | S | U | ○ | 1M |
| PM-MM34SU-F2M | M | M | 34 | S | U | ○ | 2M | |
| PM-MM34SU-F3M | M | M | 34 | S | U | ○ | 3M | |
※「内側」「外側」：インタフェースケーブルの極性スロット位置
20P-20P PM やわらかケーブル シールドなし（MIL20P⇔MIL20P）
| 型番 | インタフェースケーブル形状 | コネクタ種類 | コネクタ極数 | コネクタ向き | やわらか ケーブル | ケーブル長 | ||
| CN1 | CN2 | CN1 | CN2 | |||||
| PM-MM20UU-F1M |  | M | M | 20 | U | U | ○ | 1M |
| PM-MM20UU-F2M | M | M | 20 | U | U | ○ | 2M | |
| PM-MM20UU-F3M | M | M | 20 | U | U | ○ | 3M | |
| PM-MM20SU-F1M | | M | M | 20 | S | U | ○ | 1M |
| PM-MM20SU-F2M | M | M | 20 | S | U | ○ | 2M | |
| PM-MM20SU-F3M | M | M | 20 | S | U | ○ | 3M | |
※「内側」「外側」：インタフェースケーブルの極性スロット位置
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,201円5,980円 ( 6,578円 ) | 在庫品1日目当日出荷可能 |
13,615円 ( 14,977円 ) | 在庫品1日目当日出荷可能 |
13,757円 ( 15,133円 ) | 在庫品1日目当日出荷可能 |
4,768円 ( 5,245円 ) | 在庫品1日目当日出荷可能 |
5,322円 ( 5,854円 ) | 在庫品1日目当日出荷可能 |
6,571円 ( 7,228円 ) | 在庫品1日目当日出荷可能 |
8,976円 ( 9,874円 ) | 在庫品1日目当日出荷可能 |
12,107円 ( 13,318円 ) | 在庫品1日目当日出荷可能 |
7,219円 ( 7,941円 ) | 在庫品1日目当日出荷可能 |
13,132円 ( 14,445円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・細くて柔軟で曲げやすい！
・狭いダクト内も楽々配線 WAGO PMやわらかケーブル。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。
概要・仕様
仕様
| 定格温度/電圧 | 80 ℃/30V | 導体抵抗 | 222 Ω/km 以下（20 ℃ 以下） | 導体 | AWG 28 |
| 絶縁抵抗 | 1 MΩ/km 以上 | 絶縁耐力 | AC 500V/min | シース | PVC：黒（シールドなし）、白（シールド付き） |
