太陽ケーブルテック

SSX10516 LF 電子機器内部配線用電線

SSX10516 LF 電子機器内部配線用電線
通常単価(税別)
26,803円～62,286円
税込単価
29,483円～68,515円
通常出荷日：3日目

【特長】・絶縁体にふっ素樹脂（FEP）を使用・細径化を実現・耐熱、耐寒、耐油、耐薬品、耐溶剤性が優良・...

詳細を確認
  • 材料メーカー内の品種統合により、同等性能の代替品材料に変更いたしますが、性能・特性に変化はございません。
    2026年4月以降順次出荷となりますので、ご了承ください。

よく一緒に見られています

機器内配線用電線 UE／SSX1015 LF

太陽ケーブルテック

機器内配線用電線 UE／SSX1015 LF
通常価格(税別)： 43,158円 (税込価格：47,474円)

通常出荷日：3 日目 ～

未確定：候補が35型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

準拠する規格

認証UL AWM（10516）
適合規格UL 758
形式記号UL STYLE 10516
定格電圧600V
定格温度200℃
導体UL 758
難燃性VW-1
SSX10516 LF 電子機器内部配線用電線 準拠する規格

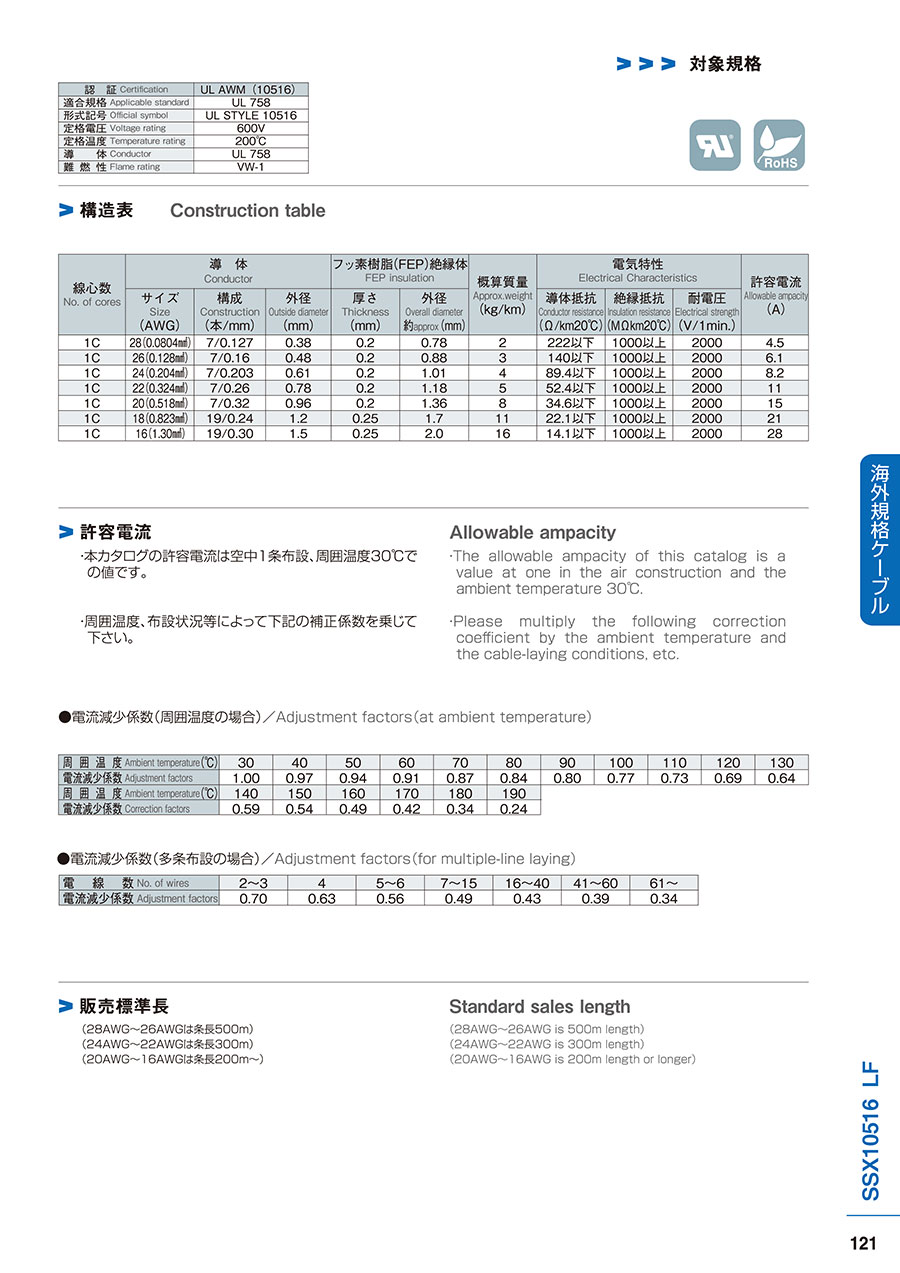

規格表

SSX10516 LF 電子機器内部配線用電線 規格表

製品特性

許容電流

  • 許容電流は空中1条布設、周囲温度30℃での値です。
  • 周囲温度、布設状況等によって下記の補正係数を乗じて下さい。


電流減少係数（周囲温度の場合）

周囲温度（℃）30405060708090100110
電流減少係数1.00 0.97 0.94 0.91 0.87 0.84 0.80 0.77 0.73
周囲温度（℃）120130140150160170180190-
電流減少係数0.69 0.64 0.59 0.54 0.49 0.42 0.34 0.24 -

電流減少係数（多条布設の場合）

電線数2～345～67～1516～4041～6061～
電流減少係数0.70 0.63 0.56 0.49 0.43 0.39 0.34

線芯識別

構造

SSX10516 LF 電子機器内部配線用電線 線芯識別

識別

・BK（黒）・W（白）・Y（黄）・R（赤）・BE（青）・N（透明）・YG（黃/緑・ｽﾄﾚｰﾄ）
※YG（黃/緑・ｽﾄﾚｰﾄ）線は黄地に緑色の3本埋込色帯（30％～50％）となります。

販売標準長

（28AWG～26AWGは条長500m）
（24AWG～22AWGは条長300m）
（20AWG～16AWGは条長200m～）

型番リスト

表示件数
  • 1
    • 型番
    SSX10516 16AWG BE-200
    注文停止中
    SSX10516 16AWG BK-200
    SSX10516 16AWG R-200
    SSX10516 16AWG W-200
    SSX10516 16AWG YG-200
    SSX10516 18AWG BE-200
    SSX10516 18AWG BK-200
    SSX10516 18AWG R-200
    SSX10516 18AWG W-200
    SSX10516 20AWG BE-200
    SSX10516 20AWG BK-200
    SSX10516 20AWG R-200
    SSX10516 20AWG W-200
    SSX10516 20AWG Y-200
    注文停止中
    SSX10516 22AWG BE-300
    注文停止中
    SSX10516 22AWG BK-300
    注文停止中
    SSX10516 22AWG R-300
    SSX10516 22AWG W-300
    SSX10516 22AWG YG-300
    SSX10516 24AWG BE-300
    SSX10516 24AWG BK-300
    注文停止中
    SSX10516 24AWG R-300
    SSX10516 24AWG W-300
    SSX10516 24AWG Y-300
    SSX10516 26AWG BE-500
    SSX10516 26AWG BK-500
    SSX10516 26AWG R-500
    SSX10516 26AWG W-500
    SSX10516 26AWG Y-500
    SSX10516 26AWG YG-500
    SSX10516 28AWG BE-500
    SSX10516 28AWG BK-500
    SSX10516 28AWG R-500
    SSX10516 28AWG W-500
    SSX10516 28AWG Y-500

    AWGサイズ

    (AWG)

    導体断面積

    (mm2)

    絶縁体色

    ボビン（リール）巻

    全長

    (m)

    仕上がり外径

    (mm)

    特性

    シールド

    加工サービス

    		RoHS?最小発注数量
    [17～16] 16
    [1.26～1.99] 1.3
    青
    無
    200
    2
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.3
    黒
    無
    200
    2
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.3
    赤
    無
    200
    2
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.3
    白
    無
    200
    2
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [17～16] 16
    [1.26～1.99] 1.3
    黄/緑（ストレート）
    無
    200
    2
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.823
    青
    無
    200
    1.7
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.823
    黒
    無
    200
    1.7
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.823
    赤
    無
    200
    1.7
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [19～18] 18
    [0.76～0.99] 0.823
    白
    無
    200
    1.7
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.518
    青
    無
    200
    1.36
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.518
    黒
    無
    200
    1.36
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.518
    赤
    無
    200
    1.36
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.518
    白
    無
    200
    1.36
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [21～20] 20
    [0.51～0.74] 0.518
    黄
    無
    200
    1.36
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.324
    青
    無
    300
    1.18
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.324
    黒
    無
    300
    1.18
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.324
    赤
    無
    300
    1.18
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.324
    白
    無
    300
    1.18
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [23～22] 22
    [0.31～0.49] 0.324
    黄/緑（ストレート）
    無
    300
    1.18
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [25～24] 24
    0.2
    青
    無
    300
    1.01
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [25～24] 24
    0.2
    黒
    無
    300
    1.01
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [25～24] 24
    0.2
    赤
    無
    300
    1.01
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [25～24] 24
    0.2
    白
    無
    300
    1.01
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [25～24] 24
    0.2
    黄
    無
    300
    1.01
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    青
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    黒
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    赤
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    白
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    黄
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [27～26] 26
    [0.09～0.19] 0.128
    黄/緑（ストレート）
    無
    500
    0.88
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [29～28] 28
    [0.05～0.08] 0.05～0.08
    青
    無
    500
    0.78
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [29～28] 28
    [0.05～0.08] 0.05～0.08
    黒
    無
    500
    0.78
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [29～28] 28
    [0.05～0.08] 0.05～0.08
    赤
    無
    500
    0.78
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [29～28] 28
    [0.05～0.08] 0.05～0.08
    白
    無
    500
    0.78
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    [29～28] 28
    [0.05～0.08] 0.05～0.08
    黄
    無
    500
    0.78
    耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
    無
    無
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    62,286円
    ( 68,515円 )
    3日目
    62,286円
    ( 68,515円 )
    3日目
    62,286円
    ( 68,515円 )
    3日目
    62,286円
    ( 68,515円 )
    3日目
    62,286円
    ( 68,515円 )
    3日目
    44,572円
    ( 49,029円 )
    3日目
    44,572円
    ( 49,029円 )
    3日目
    44,572円
    ( 49,029円 )
    3日目
    44,572円
    ( 49,029円 )
    3日目
    32,858円
    ( 36,144円 )
    3日目
    32,858円
    ( 36,144円 )
    3日目
    32,858円
    ( 36,144円 )
    3日目
    32,858円
    ( 36,144円 )
    3日目
    32,858円
    ( 36,144円 )
    3日目
    37,287円
    ( 41,016円 )
    3日目
    37,287円
    ( 41,016円 )
    3日目
    37,287円
    ( 41,016円 )
    3日目
    37,287円
    ( 41,016円 )
    3日目
    37,287円
    ( 41,016円 )
    3日目
    29,143円
    ( 32,057円 )
    3日目
    29,143円
    ( 32,057円 )
    3日目
    29,143円
    ( 32,057円 )
    3日目
    29,143円
    ( 32,057円 )
    3日目
    29,143円
    ( 32,057円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    40,000円
    ( 44,000円 )
    3日目
    26,803円
    ( 29,483円 )
    3日目
    26,803円
    ( 29,483円 )
    3日目
    26,803円
    ( 29,483円 )
    3日目
    26,803円
    ( 29,483円 )
    3日目
    26,803円
    ( 29,483円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・絶縁体にふっ素樹脂（FEP）を使用
    ・細径化を実現
    ・耐熱、耐寒、耐油、耐薬品、耐溶剤性が優良
    ・UL VW-1の難燃対応
    【用途】
    ・誘電率、誘電体損失が小さく、伝送速度アップを要する電気回路に最適
    ・定格600V、200℃のUL対応ふっ素樹脂絶縁電線（カテゴリー：AVLV2）

    ご注意

    • 材料メーカー内の品種統合により、同等性能の代替品材料に変更いたしますが、性能・特性に変化はございません。
      2026年4月以降順次出荷となりますので、ご了承ください。

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
