三菱電機ACサーボ MR-J5/J4用スプリングクランプ式ブレーキ付モータ用中継端子台
- コネクタ
- MDRコネクタ
- 端子台クランプ
- バネ
- 極数 (極)
- 17
- 端子間ピッチ (mm)
- 3.5
- 対応機器
- サーボモータ
- 対応機器メーカ
- 三菱電機
- 代表規格
- CE / UL / CSA
- 寸法 縦 (mm)
- 35.2
- 寸法 横 (mm)
- 53
- 寸法 奥行き (mm)
- 57
- 商品タイプ
- ブレーキ付モータ用中継端子台
- 対象サーボアンプ
- MR-J5-G/J4-GF,B
- 対象ケーブル
- DG4SV2CB10 / DG4SV2CB50 / DG4SV2CB05
ご注意
- 商品画像は代表画像となっております。
商品情報
商品情報
製品仕様
（１）一般仕様| 項目 | 仕様 | |
|---|---|---|
| 周囲温度 | 運転 | 0℃～55℃（凍結のないこと） |
| 保存 | －20℃～65℃（凍結のないこと） | |
| 周囲湿度 | 運転 | 90％RH以下（結露のないこと） |
| 保存 | ||
| 雰囲気 | 屋内（直射日光が当たらないこと）、腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと | |
| 標高 | 海抜1000m以下 | |
| 耐振動 | 5.9m/s2、10Hz～55Hz（X、Y、Z方向） | |
（２）性能仕様
| 項目 | 性能仕様 | ||
|---|---|---|---|
| 接続サーボアンプ | MR-J5-G、MR-J4-B（-RJ）、MR-J4-GF | ||
| 対応サーボモータ容量 | 0.05kW～22kW | ||
| サーボアンプインタフェースコネクタ | MDR20Pコネクタ | ||
| 外部信号 中継端子台 | 端子部 | 推奨工具：SZF 0-0,4x2,5（フエニックス・コンタクト株式会社）または同等品 | |
| 端子数：11P、3.5mmピッチ、電線挿入本数：1本/挿入口 | |||
| 適合電線 | 単線、より線：0.2mm2～1.5mm2、AWG24～AWG16 | ||
| 適合圧着端子：AI 0.5-10WH、AI 0.75-10GY（フエニックス・コンタクト株式会社）、BT 0.75-11（株式会社ニチフ） | |||
| ブレーキ出力端子台 | 端子部 | 推奨工具：SZF 0-0,4x2,5（フエニックス・コンタクト株式会社）または同等品 | |
| 端子数：6P、3.81mmピッチ、電線挿入本数：1本/挿入口 | |||
| 適合電線 | 単線、より線：0.2mm2～1.5mm2、AWG24～AWG16 | ||
| 適合圧着端子：AI 0.5-10WH、AI 0.75-10GY（フエニックス・コンタクト株式会社）、BT 0.75-11（株式会社ニチフ） | |||
| ユニット取付け | ネジ取付け | M4×0.7mm×10mm以上、締付トルク：78～118N・cm | |
| DINレール | 適合DINレール：TH35-7.5Fe、TH35-7.5Al(JIS C2812に準拠） | ||
| 外部供給電源 | サーボアンプI/F用電源 | 電圧：DC24V+10％/-5% | |
| 電流容量：0.3A（max） | |||
| 電磁ブレーキ用電源 | 電圧：DC24V 0/－10％ | ||
| 電流容量：1.43A（max）（ご使用モータによる） | |||
| リレー | 応答時間 | OFF→ON | 10ms以下 |
| ON→OFF | 5ms以下 | ||
| 海外準拠規格 | UL61800-5-1 | ||
| 外形寸法（mm） | 57（H）×75（W）×35.2（D） （DINレール取付専用 53（W）） | ||
| 質量（g） | 約57（DINレール取付専用 56） | ||
詳細情報
基本情報

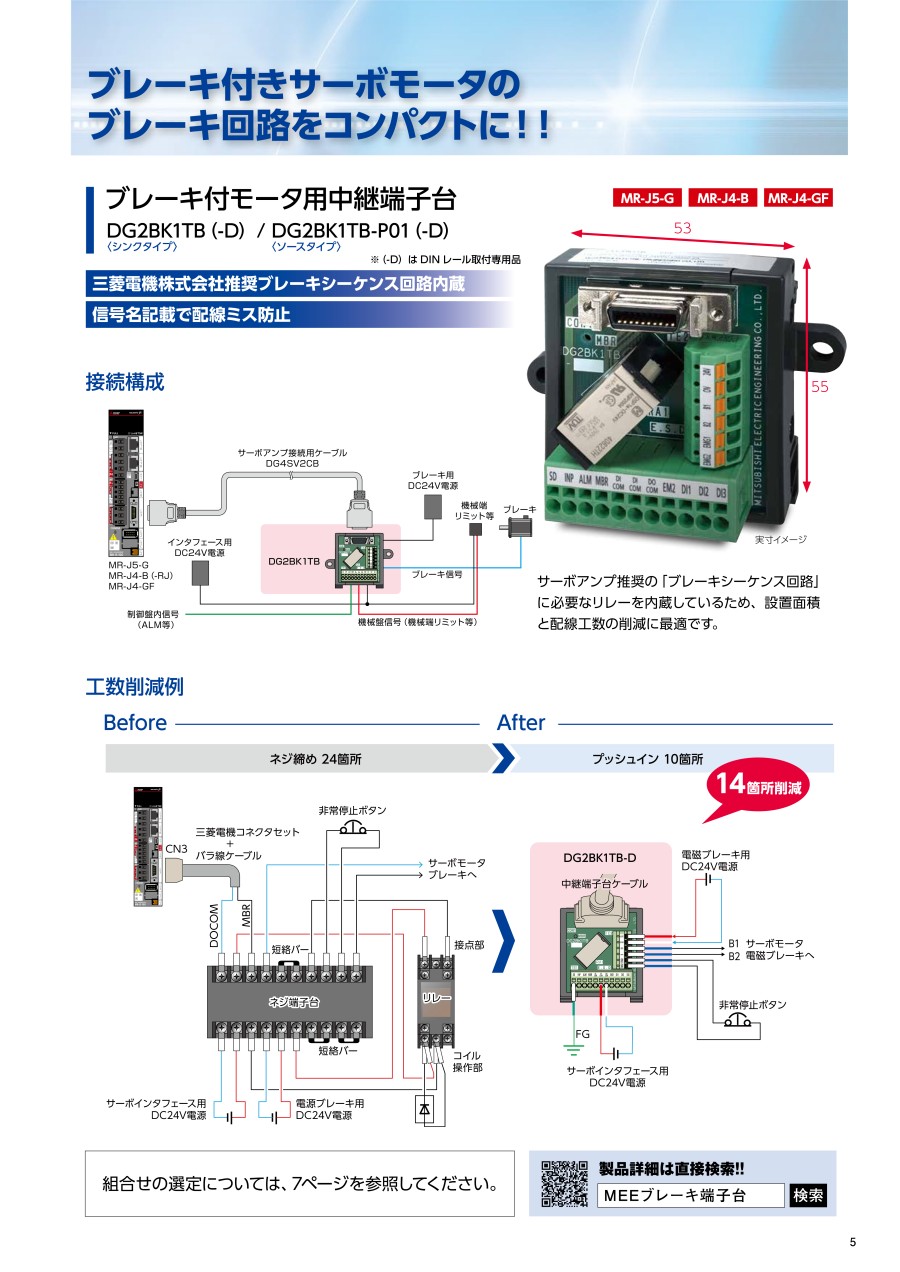

三菱電機株式会社製ネットワーク対応サーボアンプ(MR-J5-G、MR-J4-B、 MR-J4-GF)用ブレーキシーケンス回路内蔵中継端子台。
＜MELSERVO-J5紹介品（MELSERVO-J4にも接続可能）＞
●サーボアンプ推奨の「ブレーキシーケンス回路」に必要なリレーを内蔵。
設置面積と配線工数の削減に最適
●従来方法と比べ、設置面積最大53%、配線本数11本削減可能。（三菱電機エンジニアリング社調べ）
●信号名記載で配線ミス防止（*多軸タイプには接続不可となります。）
【関連商品のご案内】
・サーボアンプ⇔中継端子台用ケーブルも忘れずに！
三菱電機ACサーボ用 スプリングクランプ式 中継端子台用ケーブル
・ストロークリミット、近点ドグ信号を簡単配線！
スプリングクランプ式ネットワークアンプ用メカ信号中継端子台
・スプリングクランプ式で外部信号を簡単配線！
スプリングクランプ式ネットワークアンプ用フル信号中継端子台
スプリングクランプ式汎用インタフェースアンプ用中継端子台
【製品詳細リーフレットのご案内】
リーフレットはコチラ
ご注意
- 商品画像は代表画像となっております。
