三菱電機エンジニアリング

アナログ信号絶縁変換ユニット FA-ATシリーズ

カタログ |

通常単価(税別): 3,608円～71,060円

税込単価: 3,969円～78,166円

通常出荷日：5日目

配線スッキリ、簡単取付小形信号変換器FA-ATシリーズ。【特長】・CH間絶縁によりノイズ耐量向上、各信...

商品画像は代表画像です。

よく一緒に見られています

三菱電機エンジニアリング

通常出荷日：5 日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品の概要

コンパクトサイズによる省スペース化、ワンタッチコネクタで省工数化を実現できます。
＜Before＞一般的な信号変換器で複数のアナログ信号に対応する場合

＜After＞アナログ信号変換器FA-ATシリーズ（電圧タイプ）の場合

商品の特徴

[Point1]最適なシステム構成
1点単位のモジュール⽅式により点数のムダ無くシステムを構成できます。
また専⽤ケーブルによりにシーケンサユニットとの接続も簡単です。

[Point2]接続デバイスに合うアナログ信号へ変換
シーケンサ側を電流4～20mAまたは電圧1～5Vで統一して、接続するデバイスに合う信号へ変換できます。
シーケンサのユニットを統一することで、保守用ユニットの種類を削減できます。

[Point3]1点単位で制御⽅式を選択
モジュール式により1点単位で制御方式を選択・混在できます。
●入力

タイプ			形名
電圧モジュール	0～5V		FA-ATSVM1XV05
	1～5V		FA-ATSVM1XV15
	－10～10V		FA-ATSVM1XV1010
電流モジュール	4～20mA		FA-ATSVM1XA420
ディストリビュータ	4～20mA		FA-ATSVM1XD
測温抵抗体モジュール	JPt100	－200～600℃	FA-ATSVM1XRJPT
	Pt100	－200～650℃	FA-ATSVM1XRPT
		0～100℃	FA-ATSVM1XRPT0010
		0～200℃	FA-ATSVM1XRPT0020
熱電対温度モジュール	B熱電対	+600～+1700℃	FA-ATSVM1XTB
	S熱電対	0～+1600℃	FA-ATSVM1XTS
	E熱電対	ー200～+900℃	FA-ATSVM1XTE
	T熱電対	ー200～+350℃	FA-ATSVM1XTT
	R熱電対	0～+1600℃	FA-ATSVM1XTR
	K熱電対	ー200～+1200℃	FA-ATSVM1XTK
		0～400℃	FA-ATSVM1XTK0040
		0～600℃	FA-ATSVM1XTK0060
		0～800℃	FA-ATSVM1XTK0080
	J熱電対	ー40～+750℃	FA-ATSVM1XTJ
	N熱電対	ー200～+1250℃	FA-ATSVM1XTN

●出力

タイプ		形名
電流→電圧モジュール^※1	0～5V	FA-ATSAM1YV05
	1～5V	FA-ATSAM1YV15
	0～10V	FA-ATSAM1YV010
	－10～10V	FA-ATSAM1YV1010
電流→電流モジュール^※1	0～20mA	FA-ATSAM1YA020
電流→電流モジュール^※1	4～20mA	FA-ATSAM1YA420
電圧→電圧モジュール^※2	0～5V	FA-ATSVM1YV05
	1～5V	FA-ATSVM1YV15
	0～10V	FA-ATSVM1YV010
	－10～10V	FA-ATSVM1YV1010
電圧→電流モジュール^※2	0～20mA	FA-ATSVM1YA020
電圧→電流モジュール^※2	4～20mA	FA-ATSVM1YA420

※1：シーケンサからの入力4～20mA
※2：シーケンサからの入力1～5V

●入出力共用

タイプ			形名
スルーモジュール	・非絶縁信号スルー・電流出力の場合、　外部端子短絡処理をすることで　電圧になります。		FA-ATFTMXY
ダミーモジュール	ベースユニットの空きスロットに取り付ける防塵用モジュール（5個）		FA-ATNDM5

[Point4]チャンネル間絶縁による信頼性向上
電流の回り込み防止により他チャンネル（アナログ信号）からの影響を受けず、ノイズ耐量が向上します。（信号スルーモジュールを除く）

[Point5]メンテナンス性の向上
モジュール式のため、異常・寿命箇所はドライバなどの工具を使用せずに交換できます。

型番リスト

表示件数

型番

関連

入力種類

応答速度

(ms)

変換精度

(%FS)

出力種類

入力点数

(点)

出力点数

(点)

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

ベースユニット

入力用信号変換モジュール

出力用信号変換モジュール

電圧/電流入力種類

熱電対種類(レンジ)

測温抵抗体種類(レンジ)

電圧/電流出力種類

最小発注数量

データシート	その他	-	-	その他	8	8	65	160	41.4	電圧入力接続用	-	-	-	-	-	-	1個
データシート	その他	-	-	その他	8	8	65	160	41.4	出力用	-	-	-	-	-	-	1個
データシート	その他	-	±0.1	その他	1	1	42.1	14.5	53	-	信号スルー	信号スルー	-	-	-	-	1個
データシート	その他	10以下	±0.1	4～20mA	8	8	90	44	106	電流入力接続時用変換アダプタ	-	-	-	-	-	-	1個
データシート	その他	-	-	4～20mA	8	8	90	200	126	電流入力接続用	-	-	-	-	-	-	1個
データシート	その他	-	-	その他	1	1	42.1	14.5	53	-	ダミー	ダミー	-	-	-	-	1個
データシート	電流(AC/DC)	15以下	±0.1	4～20mA	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	4～20mA入力→4～20mA出力	1個
データシート	電流(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	4～20mA入力→0～5V出力	1個
データシート	電流(AC/DC)	15以下	±0.1	0～10V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	4～20mA入力→0～10V出力	1個
データシート	電流(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	4～20mA入力→1～5V出力	1個
データシート	電流(AC/DC)	15以下	±0.1	±10V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	4～20mA入力→-10～10V出力	1個
データシート	電流(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	電流(アイソレータ)	-	4-20mA入力→1～5V出力	-	-	-	1個
データシート	電流(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	ディストリビュータ	-	-	-	-	-	1個
データシート	Pt(測温抵抗体)	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	測温抵抗体	-	-	-	Pt100 -200～650℃	-	1個
データシート	Pt(測温抵抗体)	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	測温抵抗体	-	-	-	Pt100 0～+100℃	-	1個
データシート	Pt(測温抵抗体)	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	測温抵抗体	-	-	-	Pt100 0～+200℃	-	1個
データシート	熱電対	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	熱電対	-	-	K(-200～+1200℃)	-	-	1個
データシート	熱電対	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	熱電対	-	-	K(0～+400℃)	-	-	1個
データシート	熱電対	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	熱電対	-	-	K(0～+600℃)	-	-	1個
データシート	熱電対	100以下	±0.1	0～5V	1	1	42.1	14.5	53	-	熱電対	-	-	K(0～+800℃)	-	-	1個
データシート	電圧(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	電圧(アイソレータ)	-	1～5V入力→1～5V出力	-	-	-	1個
データシート	電圧(AC/DC)	15以下	±0.1	±10V	1	1	42.1	14.5	53	-	電圧(アイソレータ)	-	-10～10V入力→1～5V出力	-	-	-	1個
データシート	電圧(AC/DC)	15以下	±0.1	0～20mA	1	1	42.1	14.5	53	-	-	電流(アイソレータ)	-	-	-	1～5V入力→0～20mA出力	1個
データシート	電圧(AC/DC)	15以下	±0.1	4～20mA	1	1	42.1	14.5	53	-	-	電流(アイソレータ)	-	-	-	4～20mA入力→4～20mA出力	1個
データシート	電圧(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	1～5V入力→0～5V出力	1個
データシート	電圧(AC/DC)	15以下	±0.1	0～10V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	1～5V入力→0～10V出力	1個
データシート	電圧(AC/DC)	15以下	±0.1	0～5V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	1～5V入力→1～5V出力	1個
データシート	電圧(AC/DC)	15以下	±0.1	±10V	1	1	42.1	14.5	53	-	-	電圧(アイソレータ)	-	-	-	1～5V入力→-10～10V出力	1個

通常単価(税別) (税込単価)	通常出荷日

15,675円 ( 17,243円 )	5日目
15,675円 ( 17,243円 )	5日目
5,917円 ( 6,509円 )	5日目
71,060円 ( 78,166円 )	5日目
28,215円 ( 31,037円 )	5日目
3,608円 ( 3,969円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
9,256円 ( 10,182円 )	5日目
9,537円 ( 10,491円 )	5日目
15,675円 ( 17,243円 )	5日目
18,810円 ( 20,691円 )	5日目
18,810円 ( 20,691円 )	5日目
16,720円 ( 18,392円 )	5日目
19,855円 ( 21,841円 )	5日目
19,855円 ( 21,841円 )	5日目
19,855円 ( 21,841円 )	5日目
9,256円 ( 10,182円 )	5日目
9,256円 ( 10,182円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目
10,154円 ( 11,169円 )	5日目

詳細情報

基本情報

基本情報

配線スッキリ、簡単取付小形信号変換器FA-ATシリーズ。
【特長】
・CH間絶縁によりノイズ耐量向上、各信号変換モジュールを1ベースに組合せ可能
・簡単メンテナンス
・システム最適化
・MELSECとの高い親和性を実現
・複数機器や盤外機器と接続可能
・1ch独立タイプの信号変換器と比べ、配線工数の削減可能
・8chで縦65mm、横160mmとコンパクト設計（電圧入力用ベース）

ご注意

商品画像は代表画像です。

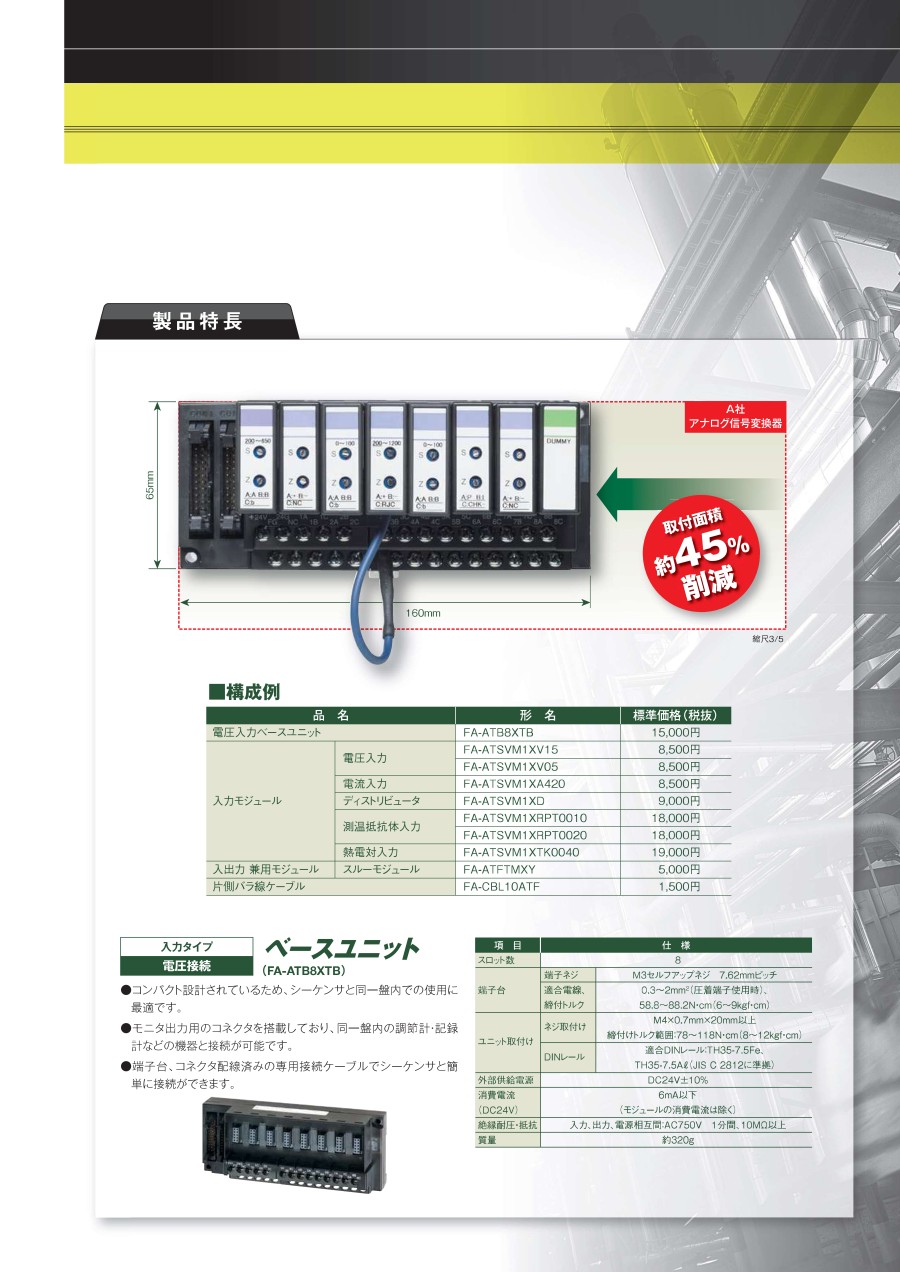

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。
三菱電機エンジニアリング
三菱電機ACサーボ　MR-J5/J4用スプリングクランプ式ブレーキ付モータ用中継端子台
ネットワーク対応サーボアンプ(MR-J5-G、MR-J4-B、 MR-J4-GF)用ブレーキシーケンス回路内蔵中継端子台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
