電子機器配線用ケーブル CM/2464-1061/IIA LFシリーズ（シールド付・なし）
- 通常単価(税別)
- 727円～329,528円
- 税込単価
- 800円～362,481円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・絶縁体に半硬質PVCを使用・耐油耐熱柔軟性ビニルシース材を使用・UL VW-1、cUL FT...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径 シールド付とNA3VCSB UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2024年1月23日より、AWG28サイズの規格拡大いたしました。
<対象商品>
CM/2464-1061/2A-SB-28AWG-5P、8P、10P、13P、15P、20P、25P
未確定：候補が5,707型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
性能
認証
| 認証 | UL CM | cUL CM | UL AWM | cUL AWM |
|---|---|---|---|---|
| 適合規格 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C22.2 No.210 |
| 形式記号 | CM | CM | UL STYLE 2464 | CSA AWM IIA |
| 定格電圧 | 300V | 300V | 300V | 300V |
| 定格温度 | 75℃ | 75℃ | 80℃ | 80℃ |
| 導体 | UL 444 | CSA C22.2 No.214 | UL 758 | CSA C22.2 No.210 |
| 難燃性 | Vertical-Tray Flame Test | Vertical-Tray Flame Test | VW-1 | FT1 |
曲げ半径
固定時：ケーブル外径の6倍以上推奨
特徴
- 絶縁体に半硬質PVCを使用
- 耐油耐熱柔軟性ビニルシース材を使用
- ＵＬ ＶＷ-1、ｃＵＬ ＦＴ1の難燃対応
- ＵＬ垂直トレイ難燃試験に合格
使用用途
- ＲＳ２３２Ｃ対応ケーブル（多対ケーブルのみ）
- 通信用トレイケーブルとしても使用可能
- 同等材料構成でのUL13 CL3、CL3Xからの代替可能
- 定格３0０Ｖ，８０℃のＵＬ，ｃＵＬ共用機器用ケーブル
（カテゴリー：ＤＵＺＸ，ＤＵＺＸ７，ＡＶＬＶ２，ＡＶＬＶ８） - リスティング規格であるＣMを取得しており、 ＮＦＰＡ７０、７９に対応
概要・仕様

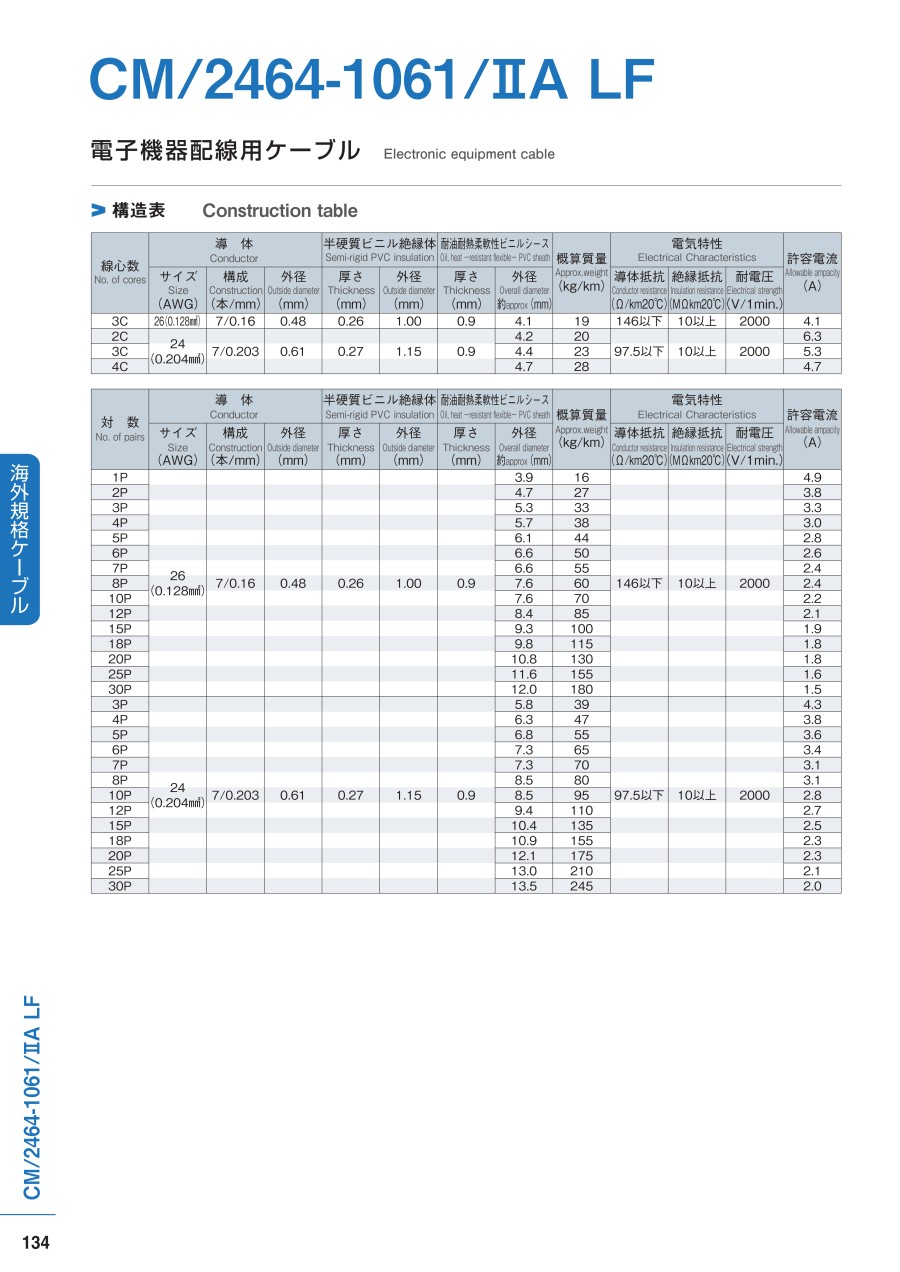

■構造表（シールドなし）
| 線心数 | 導 体 | 半硬質ビニル絶縁体 | 耐油耐熱柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 3C | 26 （0.128mm2） | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 4.1 | 19 | 146以下 | 10以上 | 2000 | 4.1 |
| 2C | 24 （0.204mm2） | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 4.2 | 20 | 97.5以下 | 10以上 | 2000 | 6.3 |
| 3C | 4.4 | 23 | 5.3 | |||||||||
| 4C | 4.7 | 28 | 4.7 | |||||||||
| 対数 | 導 体 | 半硬質ビニル絶縁体 | 耐油耐熱柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 1P | 26 （0.128mm2） | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 3.9 | 16 | 146以下 | 10以上 | 2000 | 4.9 |
| 2P | 4.7 | 27 | 3.8 | |||||||||
| 3P | 5.3 | 33 | 3.3 | |||||||||
| 4P | 5.7 | 38 | 3.0 | |||||||||
| 5P | 6.1 | 44 | 2.8 | |||||||||
| 6P | 6.6 | 50 | 2.6 | |||||||||
| 7P | 6.6 | 55 | 2.4 | |||||||||
| 8P | 7.6 | 60 | 2.4 | |||||||||
| 10P | 7.6 | 70 | 2.2 | |||||||||
| 12P | 8.4 | 85 | 2.1 | |||||||||
| 15P | 9.3 | 100 | 1.9 | |||||||||
| 18P | 9.8 | 115 | 1.8 | |||||||||
| 20P | 10.8 | 130 | 1.8 | |||||||||
| 25P | 11.6 | 155 | 1.6 | |||||||||
| 30P | 12.0 | 180 | 1.5 | |||||||||
| 3P | 24 （0.204mm2） | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 5.8 | 39 | 97.5以下 | 10以上 | 2000 | 4.3 |
| 4P | 6.3 | 47 | 3.8 | |||||||||
| 5P | 6.8 | 55 | 3.6 | |||||||||
| 6P | 7.3 | 65 | 3.4 | |||||||||
| 7P | 7.3 | 70 | 3.1 | |||||||||
| 8P | 8.5 | 80 | 3.1 | |||||||||
| 10P | 8.5 | 95 | 2.8 | |||||||||
| 12P | 9.4 | 110 | 2.7 | |||||||||
| 15P | 10.4 | 135 | 2.5 | |||||||||
| 18P | 10.9 | 155 | 2.3 | |||||||||
| 20P | 12.1 | 175 | 2.3 | |||||||||
| 25P | 13.0 | 210 | 2.1 | |||||||||
| 30P | 13.5 | 245 | 2.0 | |||||||||
■構造表（シールドあり）
| 線心数 | 導体 | 半硬質ビニル絶縁体 | 耐油耐熱柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 2C | 24 （0.204mm2） | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 4.8 | 31 | 97.5以下 | 10以上 | 2000 | 6.4 |
| 3C | 5.0 | 35 | 5.4 | |||||||||
| 4C | 5.3 | 41 | 4.9 | |||||||||
| 対数 | 導体 | 半硬質ビニル絶縁体 | 耐油耐熱柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 5P | 28 （0.0804mm2） | 7/0.127 | 0.38 | 0.25 | 0.88 | 0.9 | 6.2 | 50 | 227以下 | 10以上 | 2000 | 2.2 |
| 8P | 7.5 | 70 | 1.9 | |||||||||
| 10P | 7.5 | 75 | 1.7 | |||||||||
| 13P | 8.6 | 95 | 1.6 | |||||||||
| 15P | 9.0 | 105 | 1.5 | |||||||||
| 20P | 10.4 | 140 | 1.4 | |||||||||
| 25P | 11.1 | 160 | 1.3 | |||||||||
| 1P | 26 （0.128mm2） | 7/0.16 | 0.48 | 0.26 | 1.00 | 0.9 | 4.5 | 27 | 146以下 | 10以上 | 2000 | 5.1 |
| 2P | 5.3 | 40 | 4.0 | |||||||||
| 3P | 5.9 | 48 | 3.4 | |||||||||
| 4P | 6.3 | 55 | 3.1 | |||||||||
| 5P | 6.7 | 60 | 2.8 | |||||||||
| 6P | 7.2 | 70 | 2.7 | |||||||||
| 7P | 7.2 | 75 | 2.5 | |||||||||
| 8P | 8.2 | 85 | 2.5 | |||||||||
| 10P | 8.2 | 95 | 2.2 | |||||||||
| 12P | 9.0 | 110 | 2.1 | |||||||||
| 15P | 10.0 | 135 | 2.0 | |||||||||
| 18P | 10.5 | 155 | 1.8 | |||||||||
| 20P | 11.5 | 170 | 1.8 | |||||||||
| 25P | 12.3 | 200 | 1.7 | |||||||||
| 30P | 12.8 | 235 | 1.6 | |||||||||
| 3P | 24 （0.204mm2） | 7/0.203 | 0.61 | 0.27 | 1.15 | 0.9 | 6.4 | 55 | 97.5以下 | 10以上 | 2000 | 4.4 |
| 4P | 6.9 | 65 | 3.9 | |||||||||
| 5P | 7.4 | 75 | 3.6 | |||||||||
| 6P | 7.9 | 90 | 3.4 | |||||||||
| 7P | 7.9 | 95 | 3.2 | |||||||||
| 8P | 9.1 | 110 | 3.2 | |||||||||
| 10P | 9.1 | 120 | 2.9 | |||||||||
| 12P | 10.1 | 145 | 2.7 | |||||||||
| 15P | 11.1 | 175 | 2.5 | |||||||||
| 18P | 11.6 | 200 | 2.4 | |||||||||
| 20P | 12.9 | 230 | 2.3 | |||||||||
| 25P | 13.8 | 270 | 2.2 | |||||||||
| 30P | 14.3 | 305 | 2.0 | |||||||||
許容電流
- 本カタログの許容電流は空中1条布設、周囲温度30℃での値です。
- 許容電流値は、JCS0168に基づき算出しております。
- 周囲温度によって下記の補正係数を乗じてください｡
注） 米国電気工事基準（NFPA70）でも許容電流に規定がありますので、ご使用の用途によってデジタルカタログP.276の許容電流及び低減率をご参照ください。
- 電流減少係数（周囲温度の場合）
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
構造・識別表
■構造図
シールドなし
シールドあり
■識別表
２C～４C
多芯ケーブル/Muti pair cable
■表示面印字
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 在庫品1日目当日出荷可能 |
2,222円 ( 2,444円 ) | 在庫品1日目当日出荷可能 |
2,392円 ( 2,631円 ) | 在庫品1日目当日出荷可能 |
2,564円 ( 2,820円 ) | 在庫品1日目当日出荷可能 |
2,734円 ( 3,007円 ) | 在庫品1日目当日出荷可能 |
2,906円 ( 3,197円 ) | 在庫品1日目当日出荷可能 |
3,076円 ( 3,384円 ) | 在庫品1日目当日出荷可能 |
3,248円 ( 3,573円 ) | 在庫品1日目当日出荷可能 |
3,418円 ( 3,760円 ) | 在庫品1日目当日出荷可能 |
3,590円 ( 3,949円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
3,930円 ( 4,323円 ) | 在庫品1日目当日出荷可能 |
4,102円 ( 4,512円 ) | 在庫品1日目当日出荷可能 |
4,272円 ( 4,699円 ) | 在庫品1日目当日出荷可能 |
4,444円 ( 4,888円 ) | 在庫品1日目当日出荷可能 |
4,614円 ( 5,075円 ) | 在庫品1日目当日出荷可能 |
4,786円 ( 5,265円 ) | 在庫品1日目当日出荷可能 |
4,956円 ( 5,452円 ) | 在庫品1日目当日出荷可能 |
5,128円 ( 5,641円 ) | 在庫品1日目当日出荷可能 |
5,298円 ( 5,828円 ) | 在庫品1日目当日出荷可能 |
5,470円 ( 6,017円 ) | 在庫品1日目当日出荷可能 |
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
5,810円 ( 6,391円 ) | 在庫品1日目当日出荷可能 |
5,982円 ( 6,580円 ) | 在庫品1日目当日出荷可能 |
6,152円 ( 6,767円 ) | 在庫品1日目当日出荷可能 |
6,324円 ( 6,956円 ) | 在庫品1日目当日出荷可能 |
6,494円 ( 7,143円 ) | 在庫品1日目当日出荷可能 |
6,666円 ( 7,333円 ) | 在庫品1日目当日出荷可能 |
6,836円 ( 7,520円 ) | 在庫品1日目当日出荷可能 |
7,008円 ( 7,709円 ) | 在庫品1日目当日出荷可能 |
7,178円 ( 7,896円 ) | 在庫品1日目当日出荷可能 |
7,350円 ( 8,085円 ) | 在庫品1日目当日出荷可能 |
7,520円 ( 8,272円 ) | 在庫品1日目当日出荷可能 |
7,690円 ( 8,459円 ) | 在庫品1日目当日出荷可能 |
7,862円 ( 8,648円 ) | 在庫品1日目当日出荷可能 |
8,032円 ( 8,835円 ) | 在庫品1日目当日出荷可能 |
8,204円 ( 9,024円 ) | 在庫品1日目当日出荷可能 |
8,374円 ( 9,211円 ) | 在庫品1日目当日出荷可能 |
7,834円 ( 8,617円 ) | 在庫品1日目当日出荷可能 |
7,990円 ( 8,789円 ) | 在庫品1日目当日出荷可能 |
8,146円 ( 8,961円 ) | 在庫品1日目当日出荷可能 |
8,304円 ( 9,134円 ) | 在庫品1日目当日出荷可能 |
8,460円 ( 9,306円 ) | 在庫品1日目当日出荷可能 |
8,616円 ( 9,478円 ) | 在庫品1日目当日出荷可能 |
8,774円 ( 9,651円 ) | 在庫品1日目当日出荷可能 |
8,930円 ( 9,823円 ) | 在庫品1日目当日出荷可能 |
9,086円 ( 9,995円 ) | 在庫品1日目当日出荷可能 |
9,244円 ( 10,168円 ) | 在庫品1日目当日出荷可能 |
9,400円 ( 10,340円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・絶縁体に半硬質PVCを使用
・耐油耐熱柔軟性ビニルシース材を使用
・UL VW-1、cUL FT1の難燃対応
・UL垂直トレイ難燃試験に合格
【用途】
・RS232C対応ケーブル（多対ケーブルのみ）
・通信用トレイケーブルとしても使用可能
・UL13 CL3、CL3Xの代替可能
・定格300V、80℃のUL、cUL共用機器用ケーブル
・リスティング規格であるCMを取得しており、NFPA70、79に対応
