エレクトロニクス部品技術窓口
確定しました
穴数
~mmねじ穴径(ｍｍ)
~mm- 25
取付高さ EH(ｍｍ)
~mm- 18.50
取付長さ GL(ｍｍ)
~mm- 15.00
寸法 SW1(ｍｍ)
~mm- 36.0
寸法 SW2(mｍ)
~mm- 28.0
出荷日
- すべて
- 当日出荷可能
【丸型】ケーブル挟み込み式 エントリーシステム 本体
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
KDL/D-MONO1 M25の仕様・寸法情報
種類
ケーブルグランド
形状
キャプコン型
材質
樹脂
色
黒
保護機能(耐環境性)
防水性 / 難燃性
代表規格
ROHS
材質（本体部）
ポリアミド
使用温度範囲(℃)
-30～100
穴数
小1、中0、大0
ねじ穴径(ｍｍ)
25
取付高さ EH(ｍｍ)
18.50
取付長さ GL(ｍｍ)
15.00
寸法 SW1(ｍｍ)
36.0
寸法 SW2(mｍ)
28.0
商品情報
【丸型】ケーブル挟み込み式 エントリーシステム 本体の仕様

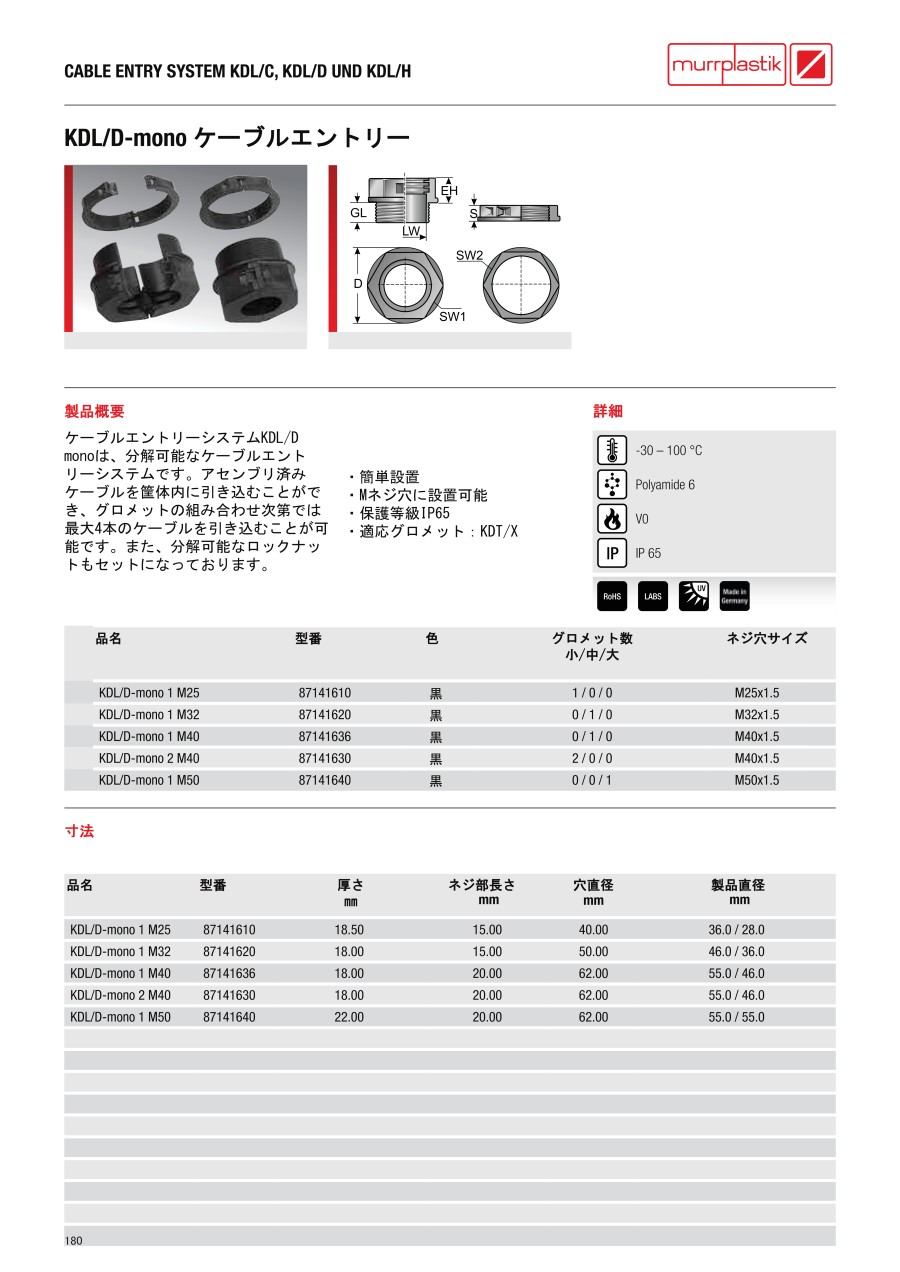

寸法図
詳細情報
基本情報
ハーネス済みコネクタケーブルも挿入可能な新しいタイプのエントリーシステム。
【特長】
・1箇所もしくは数か所しか使用しない場合に最適で、ケーブルグランドの代用として使用可能。
・本体とゴムブッシュは割れる構造なので、ハーネス済みコネクタケーブルの追加も容易に行える。
・取付穴はMネジ規格。
・保護等級：IP65。
ご注意
- この商品はKDT/Xと組み合わせて使用します。
